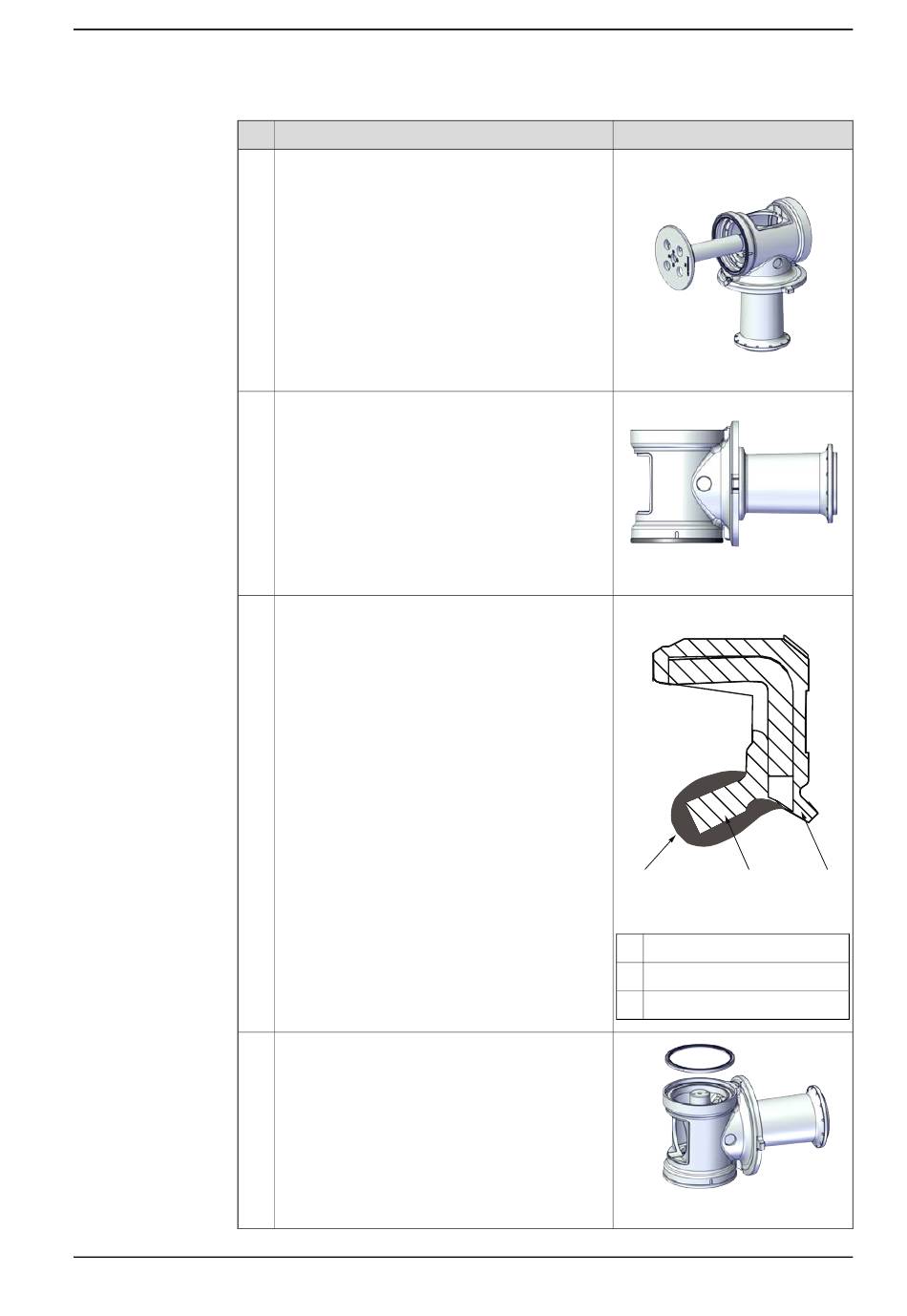

Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Platzieren Sie das Montagewerkzeug Achse 2 an
der linken Seite der Baugruppe.
Legen Sie die Baugruppe mit dem Montagewerk-
zeug Achse 2 darunter auf die Werkbank.
Stellen Sie sicher, dass die Baugruppe und das
Montagewerkzeug gleichmäßig und stabil platziert
sind.
Tragen Sie beim Austauschen der Radialdichtung
ausreichend Schmierfett um die Dichtlippe auf.
Auf die Flächen um die Lippe darf kein Fett gelan-
gen. Wischen Sie überschüssiges Fett nach dem
Austausch ab.
Montieren Sie die neue Dichtung in der Baugrup-
pe.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5.4.2 Austauschen der Baugruppe Achse 1
Hinweis
Achse-2 Radialdichtungswerkzeug:
3HAC082535-001
xx2200000107
xx2200000108
Fett: 3HAC038379-001
A
xx2200000596
A
Fett
B
Hauptlippe
C
Staublippe
xx2200000109
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
B
C
191
