ABB Robotics IRB 1010 Produkthandbuch Seite 196

5 Reparatur
5.4.3 Austauschen der Baugruppe Achse 3-4
Fortsetzung
Bestimmen der Kalibrierroutine
Entscheiden Sie auf Grundlage der Informationen in der Tabelle über die zu
verwendende Kalibrierroutine. Je nach ausgewählter Routine ist möglicherweise
vor dem Beginn der Reparaturarbeiten des Roboters eine Aktion notwendig.
1
Entfernen der Baugruppe Achse 3-4
Gehen Sie wie folgt vor, um die Baugruppen Achse 3-4 auszubauen.
Vorbereitungen vor dem Entfernen der Baugruppe Achse 3-4
1
2
Fortsetzung auf nächster Seite
196
Aktion
Bestimmen Sie, welche Kalibrierroutine für
das Kalibrieren des Roboters verwendet
werden soll.
• Referenzkalibrierung. Externe Kabel-
pakete (DressPack) und Werkzeuge
können am Roboter befestigt blei-
ben.
• Feinkalibrierung. Sämtliche externen
Kabelpakete (DressPack) und
Werkzeuge müssen vom Roboter
entfernt werden.
Wenn der Roboter mit Referenzkalibrie-
rung kalibriert werden soll:
Suchen Sie vorherige Referenzwerte für
die Achse oder erzeugen Sie neue Refe-
renzwerte. Diese Werte werden für die Ka-
librierung des Roboters benutzt, nachdem
das Reparaturverfahren abgeschlossen ist.
Wenn keine vorherigen Referenzwerte
vorliegen und keine neuen Referenzwerte
erzeugt werden können, ist eine Referenz-
kalibrierung nicht möglich.
Wenn der Roboter mit Feinkalibrierung
kalibriert werden soll:
Entfernen Sie sämtliche externen Kabelpa-
kete (DressPack) und Werkzeuge vom Ro-
boter.
Aktion
Bestimmen Sie, welche Kalibrierroutine verwendet
werden soll und ergreifen Sie vor dem Beginn des
Reparaturverfahrens entsprechende Maßnahmen.

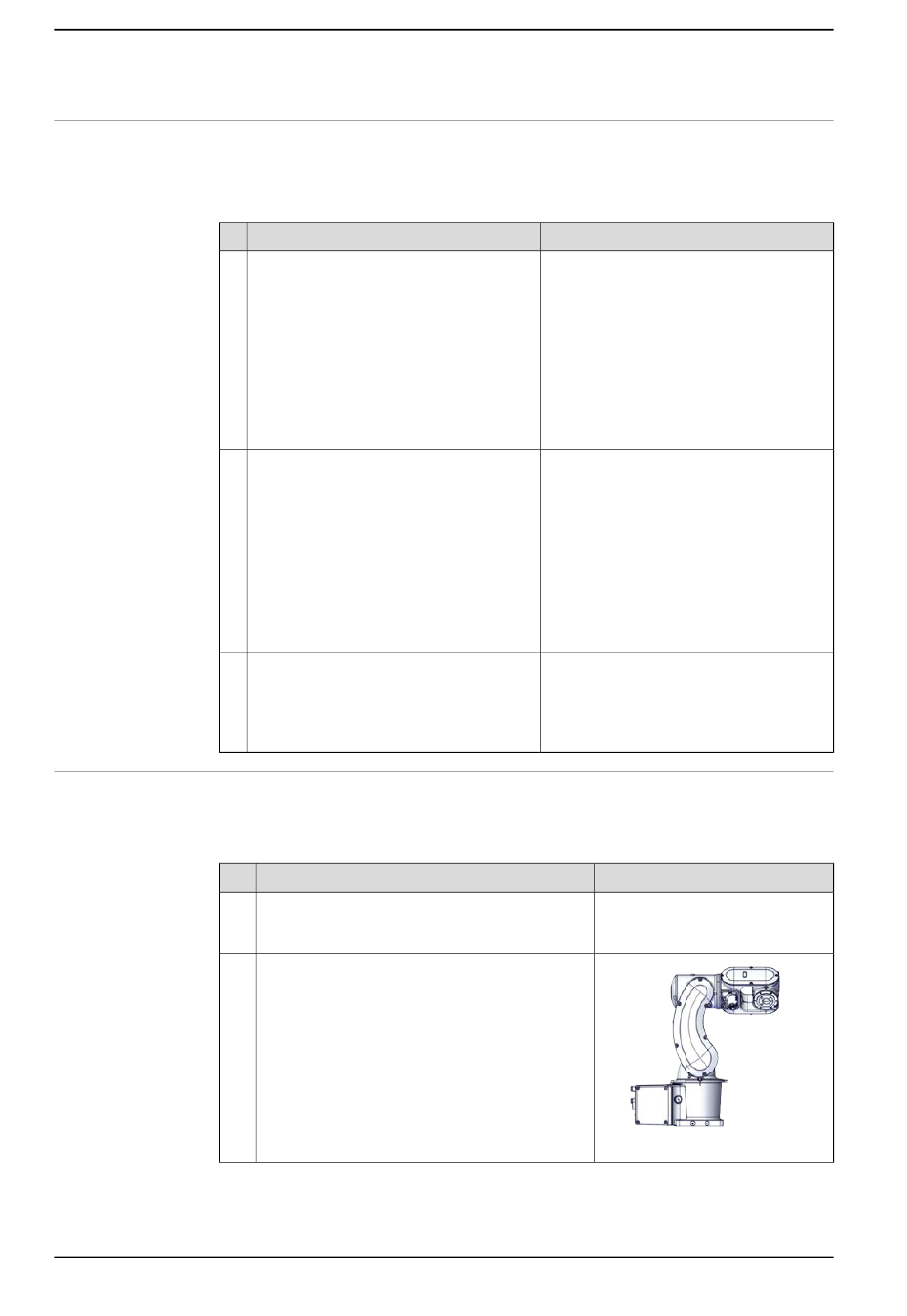

Bringen Sie den Roboter in folgende Position:
• Achse 1: 0°
• Achse 2: 0°
• Achse 3: 0°
• Achse 4: +130°
• Achse 5: -90°
• Achse 6: unbedeutend
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Hinweis
Folgen Sie den Anweisungen, die in der
Routine der Referenzkalibrierung unter
FlexPendant angegeben sind, um Referenz-
werte zu erstellen.
Das Erzeugen neuer Werte erfordert die
Möglichkeit, den Roboter zu bewegen.
Erfahren Sie mehr über die Referenzkali-
brierung für Axis Calibration unter
der Referenzkalibrierung auf Seite
Hinweis
xx2200000175
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Routine
298.
