5 Reparatur
5.4.1 Austauschen des Sockels
Fortsetzung

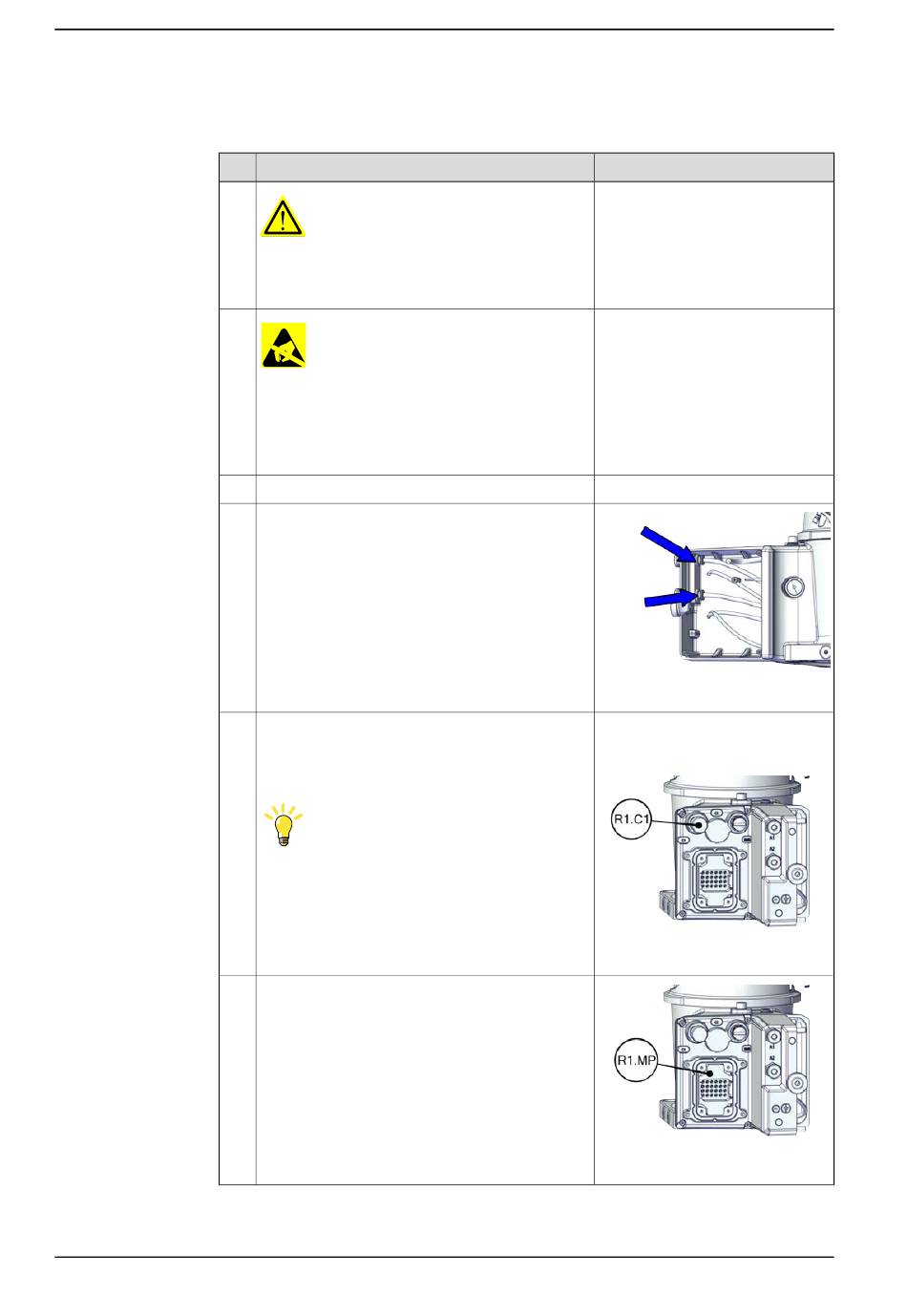

Trennen der Steckverbinder vom Sockelschnittstellenfeld
1
2
3
4
5
6
Fortsetzung auf nächster Seite
178
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
ELEKTROSTATISCHE ENTLADUNG
(ESD)
Die Ausrüstung reagiert empfindlich auf elektro-
statische Entladungen (ESD). Lesen Sie vor der
Handhabung der Ausrüstung die Sicherheitsinfor-
mationen im Abschnitt
Die Einheit reagiert emp-
findlich auf ESD auf Seite
Schneiden Sie die Kabelbinder durch.
Für Roboter mit Luftschläuchen
Trennen Sie die Druckluftschläuche.
Für Roboter mit CP/CS-Verkabelung
Trennen Sie die Steckverbinder mithilfe des
Werkzeugs.
•
R1.C1
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Entfernen Sie den Hauptstromanschluss R1.MP.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Hinweis
45.
xx2200000073
Montagewerkzeug für Steckverbin-
der M12, enthalten im Spezialwerk-
zeugsatz 3HAC071022-001
xx2200000075
xx2200000076
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
