5

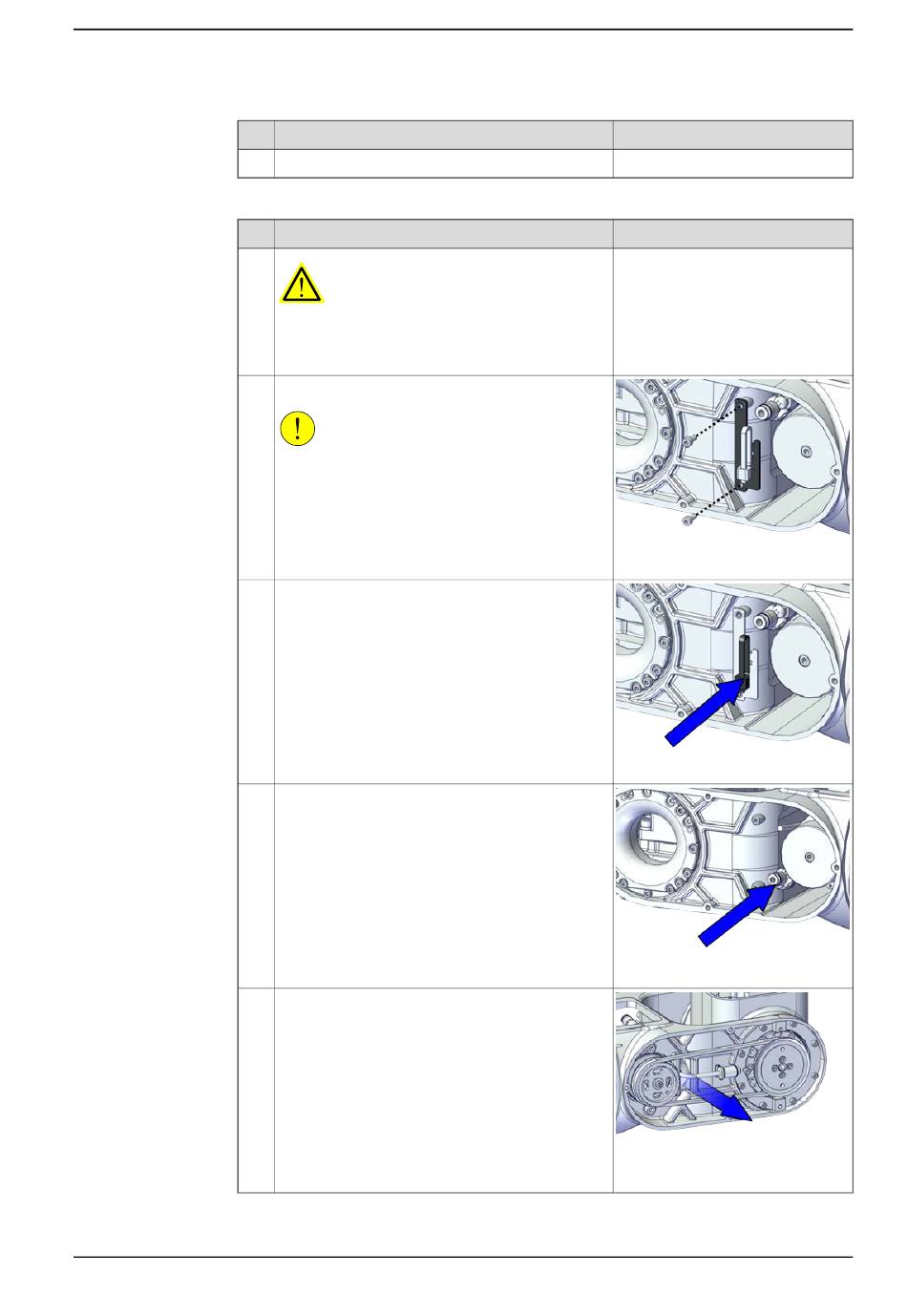

Trennen des Kabelpakets von Achse 5
1
2
3
4
5
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Schieben Sie den Kabelschutz heraus.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Entfernen Sie die Kabelhalterung Achse 5.
VORSICHT
Achten Sie auf die an Kabelhalterung angebrach-
ten Kabel! Die Halterung kann erst vollständig
entfernt werden, nachdem die Verkabelung von
der Platte gelöst wurde.
Durchschneiden Sie den Kabelbinder.
Trennen Sie die Druckentlastungsschlauchverbin-
dung.
Ziehen Sie den Druckentlastungsschlauch vorsich-
tig aus der anderen Seite der Handgelenkeinheit
heraus.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.3.1 Austauschen des Kabelpakets
Hinweis
Hinweis
xx2200000038
xx2200000039
xx2200000041
xx2200000537
Fortsetzung auf nächster Seite
Fortsetzung
119
