14.2 Uppgradering
Montera Bluetooth-gränssnitt
För att kunna övervaka och styra pumpen från en smartphone måste ett Bluetooth-
kretskort installeras i pumpsystemet.
Pumpen kan beställas både med och utanBluetooth-kretskort. Om pumpen
inte levereras med inbyggt Bluetooth-kretskort kan detta installeras senare. Se
Ä Kapitel 13.3 "Tillbehör" på sidan 179 .
FARA
Risk för elchock
Det är viktigt att du kopplar från spänningsförsörjningen och ser till att den inte
kan kopplas in igen!
Här följer en beskrivning av hur du installerar ett Bluetooth-kretskort.

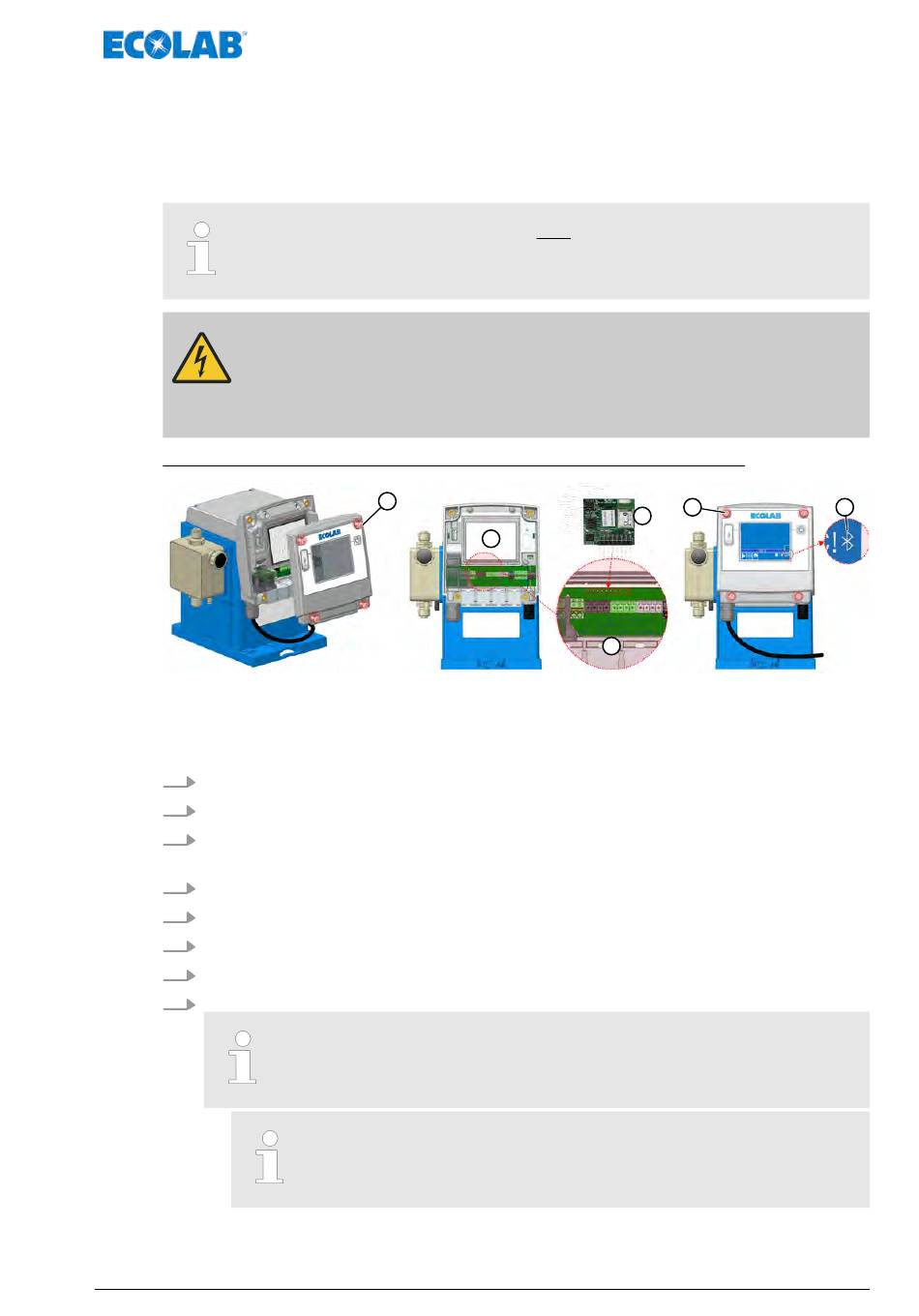

Bild 106: Montering av Bluetooth-kretskort som extrautrustning
Beställningsnummer för Bluetooth-kretskort: Artikelnr: 252080 (EBS-nummer: på
förfrågan)
1.
Lossa skruvarna till kåpan (4 st pos. 1) med en torxnyckel (TX25).
2.
Lyft bort kåpan (pos. 2) genom att dra den framåt.
3.
Dra ur stickkontakterna med nummer 4-5, 6-8, 10-13 och 14-17 för att göra plats för
montering av Bluetooth-kretskortet (pos. 4).
4.
Tryck in Bluetooth-kretskortet (pos. 4) i slitsen.
5.
Sätt tillbaka kontakterna 4-5, 6-8, 10-13 och 14-17 i rätt ordningsföljd.
6.
Kontrollera om framkåpans tätning är smutsig och rengör den vid behov.
7.
Sätt tillbaka frontkåpan (pos. 2) i rätt läge på huset igen.
8.
Dra åt fästskruvarna.
ð
1
Åtdragningsmomentet för fästskruvarna på styrmodulen är ca. 1 Nm. För
att förhindra att gängorna skadas rekommenderar vi att skruvarna dras åt
för hand.
När pumpen startas för första gången efter att Bluetooth-kretskortet
har monterats visas Bluetooth-symbolen ( Bild 106 , pos. 9) längst ner
till höger på driftsindikeringsskärmen.
Ombyggnad, extrautrustning, reparation
2
3
183
8
4
