Underhåll
Pumphuvud 30 l/h och 50 l/h
2
1

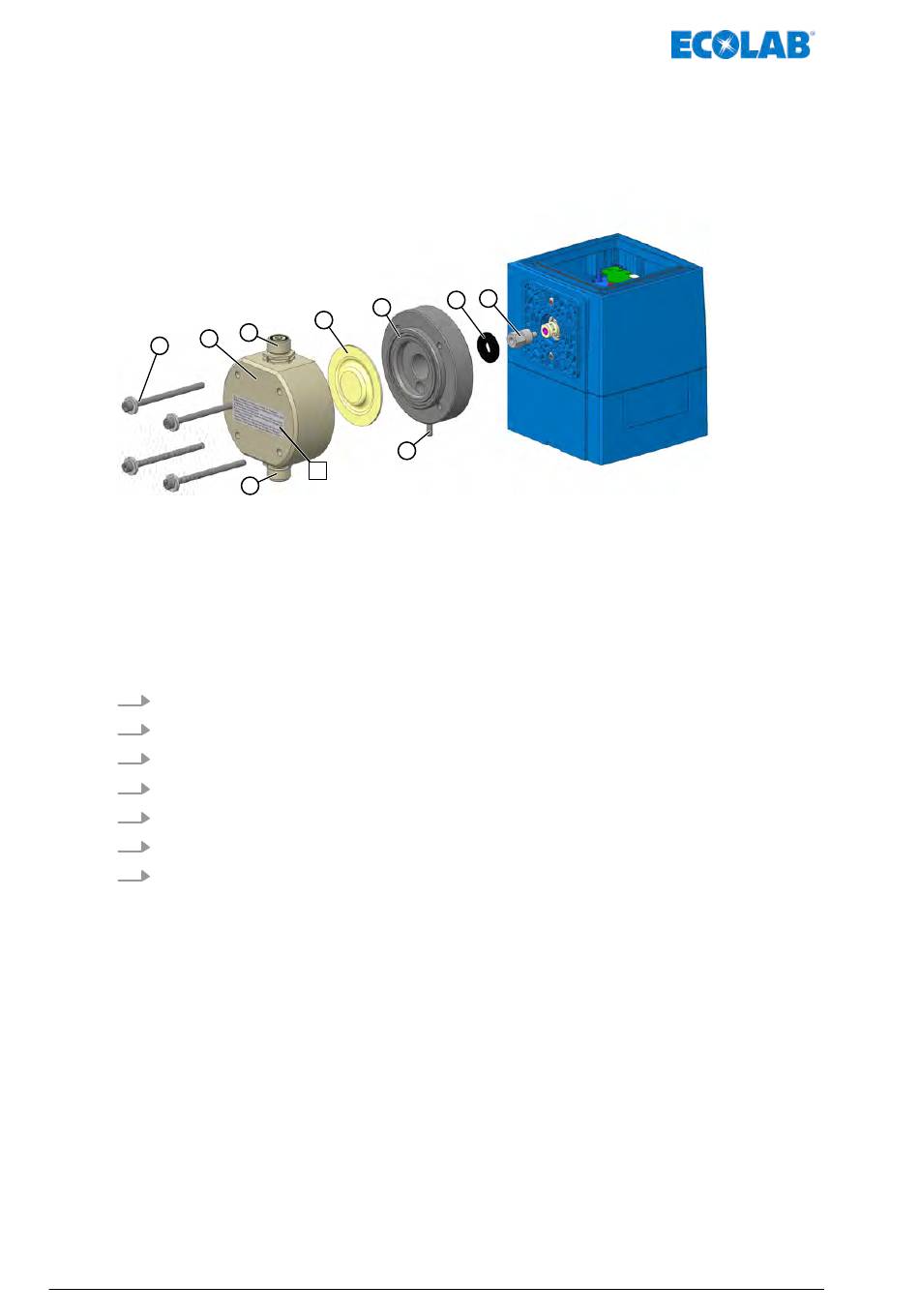

Bild 94: Byta membran och pumphuvud
A Dekal: Åtdragningsmoment för skruvar på
doserhuvudet
1 Skruvar till doserhuvudet (4 st)
2 Pumphuvud
3 Sugventil
4 Tryckventil
5 Membran
1.
Skruva loss sug- och tryckventiler (pos. 3 och pos. 4).
2.
Lossa skruvarna på doserhuvudet (pos. 1).
3.
Ta bort pumphuvudet (pos. 2).
4.
Ta bort membranen (pos. 5) och distansskivan (pos. 6a eller 6b).
5.
Ta loss skyddsmembranen (pos. 7) från membranförlängningen (pos. 8a eller 8b).
6.
Ta loss membranförlängningen (pos. 8a eller 8b) från kolven.
7.
Installationen sker i omvänd ordningsföljd.
MAN046939 Rev. 6-10.2021
6
5
4
7
A
3
9
8
6a Distansskiva utan sensor
6b Distansskiva med sensor
7 Membranbrottsutlopp
8 Skyddsmembran
9a Membranförlängning för distansskiva utan sensor
9b Membranförlängning för distansskiva utan sensor
