Pumphuvud 120 l/h
4
2
1
A
3

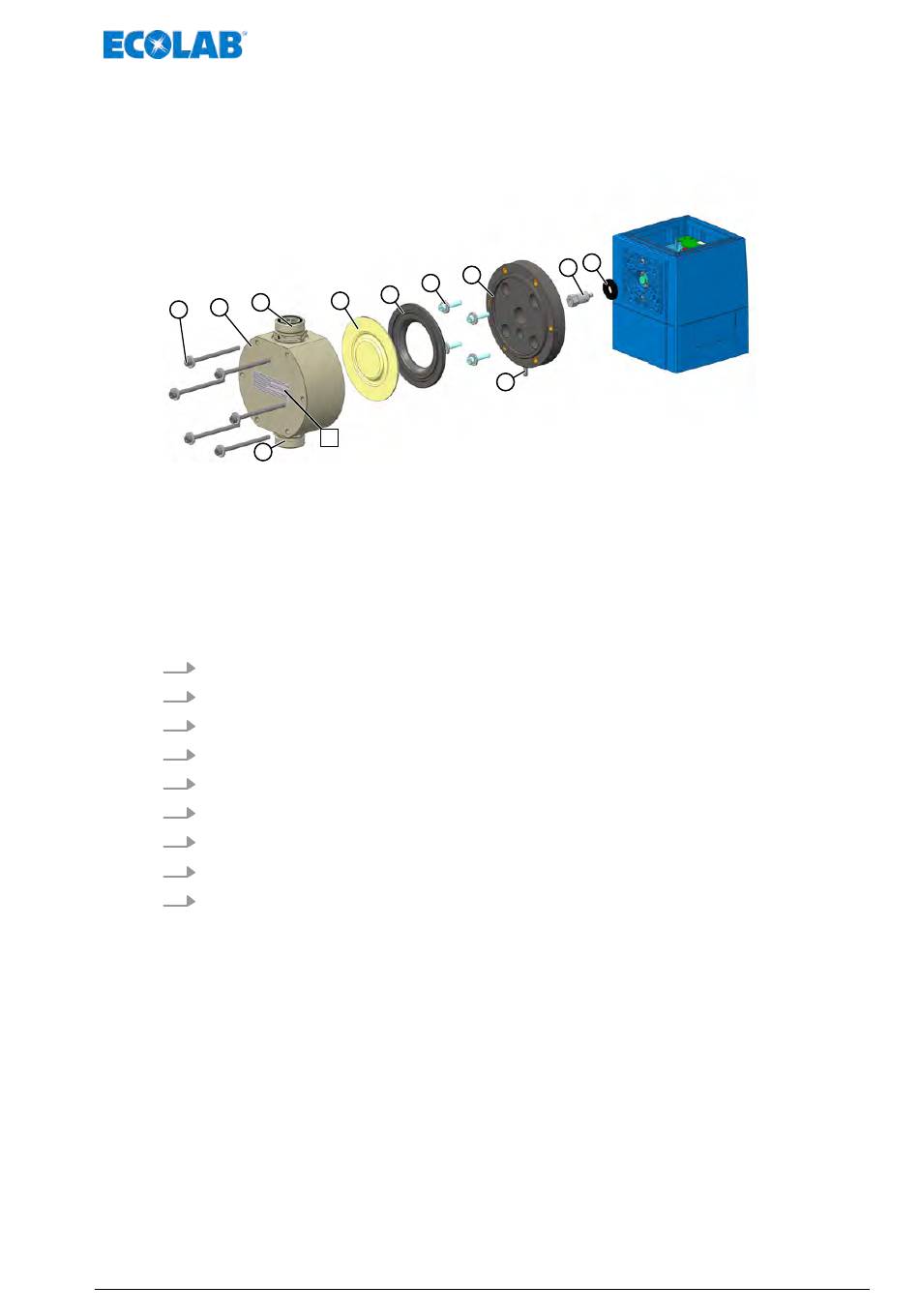

Bild 95: Byta membran och pumphuvud
A Dekal: Åtdragningsmoment för skruvar på
doserhuvudet
1 Skruvar till doserhuvudet (4 st)
2 Pumphuvud
3 Sugventil
4 Tryckventil
5 Membran
1.
Skruva loss sug- och tryckventiler (pos. 3 och pos. 4).
2.
Lossa skruvarna på doserhuvudet (pos. 1).
3.
Ta bort pumphuvudet (pos. 2).
4.
Ta ut membranen (pos. 5) och distansskivan (pos. 6).
5.
Lossa fästskruvarna till adapterplattan (pos. 7).
6.
Ta loss adapterplattan (pos. 8a eller 8b).
7.
Ta loss skyddsmembranen (pos. 10) från membranförlängningen (pos. 9).
8.
Ta loss membranförlängningen (pos 9) från kolven.
9.
Installationen sker i omvänd ordningsföljd.
8
7
6
5
9
169
10 11
6 Distansskiva.
7 Fästskruvar till adapterplatta (4 st)
8a Adapterplatta utan sensor
8b Adapterplatta med sensor
9 Membranbrottsutlopp
10 Membranförlängning
11 Skyddsmembran
