ECOLAB EcoAdd Betriebsanleitung Seite 1430

Pumphuvud 30 l/h och 50 l/h [PP]
3
1
2

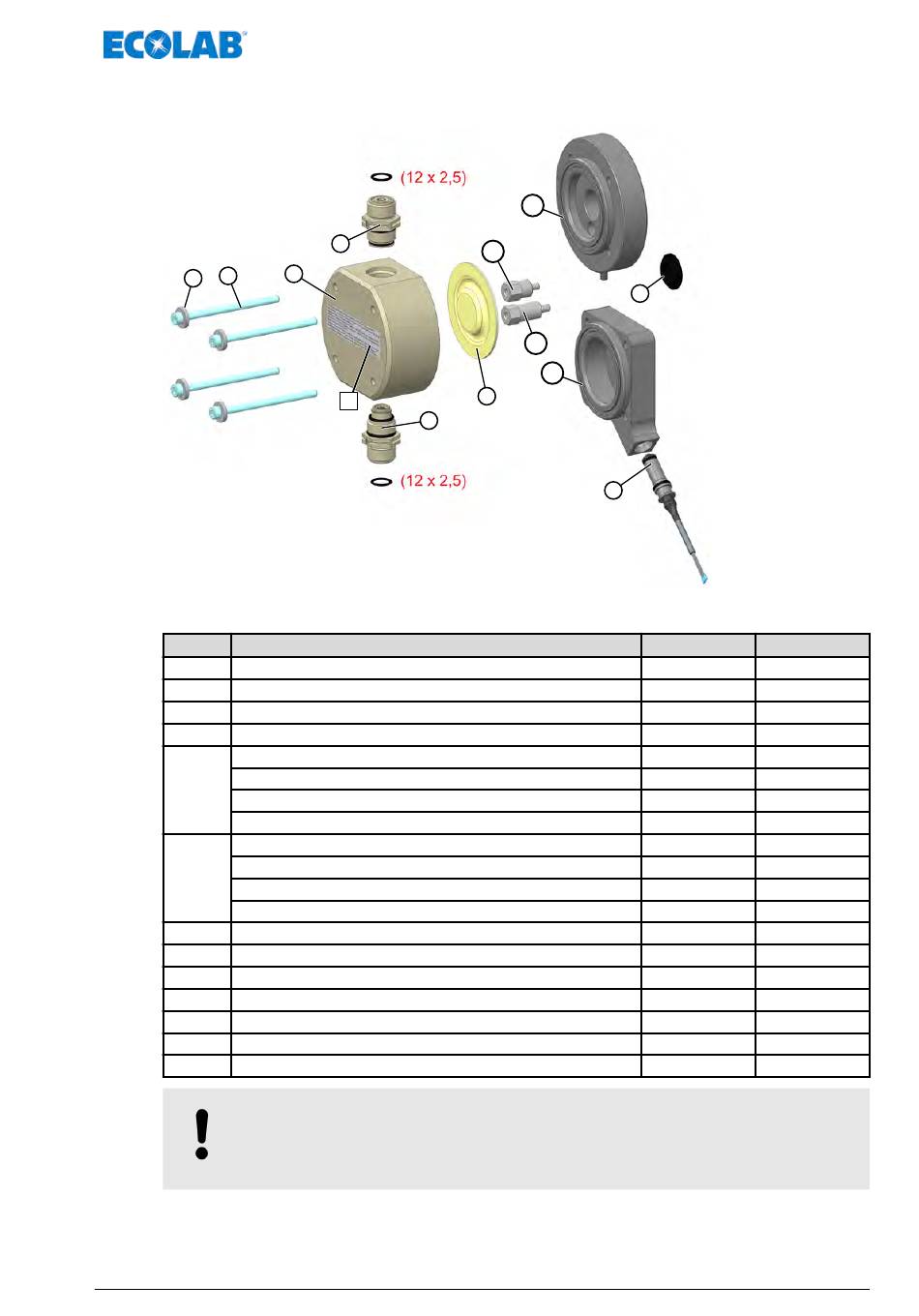

Bild 100: Reservdelsmodul: Pumphuvud 30 l/h och 50 l/h
pos. Benämning
A Dekal för driftsättning/åtdragningsmoment (6 Nm)
1 Insexskruv, M 6 x 90, DIN 912, V2A
2 Bricka, 17 x 6.4 x 3 DIN 7349 V2A
3 Pumphuvud, 30/50 l/h, PP
Sugventil, PFC-000 G5/8-G5/8-99
Sugventil, PEC-000 G5/8-G5/8-99
4
Sugventil, DFC-000 G5/8-G5/8-99
Sugventil, DEC-000 G5/8-G5/8-99
Tryckventil, PFC-000 G5/8-G5/8-99
Tryckventil, PEC-000 G5/8-G5/8-99
5
Tryckventil, DFC-000 G5/8-G5/8-99
Tryckventil, DEC-000 G5/8-G5/8-99
6 Membran
7a Membranförlängning 30 l/h
7b Membranförlängning 50 l/h
8a Distansskiva
8b Distansskiva med sensorfäste
9 Membranbrottsensor, komplett
10 Skyddsmembran
OBS!
De på pumphuvudet uppgivna vridmoment måste följas! (se även
Ä Åtdragningsmoment för sug-/tryckventiler ).
5
7a
6
A
4
175
Slit-, reservdelar och tillbehör
8a
10
7b
8b
9
Artikelnr
34900291
413031148
413501304
35200116
252024
252025
252026
252027
252020
252021
252022
252023
35200120
35200121
35200148
35200118
35200119
252081
35200137
MAN046939 Rev. 6-10.2021
EBS-nummer
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
