ECOLAB EcoAdd Betriebsanleitung Seite 1427

Slit-, reservdelar och tillbehör
Reservdelskomponentgrupp Display Cover styrmodul EcoAdd
2
3
1
4

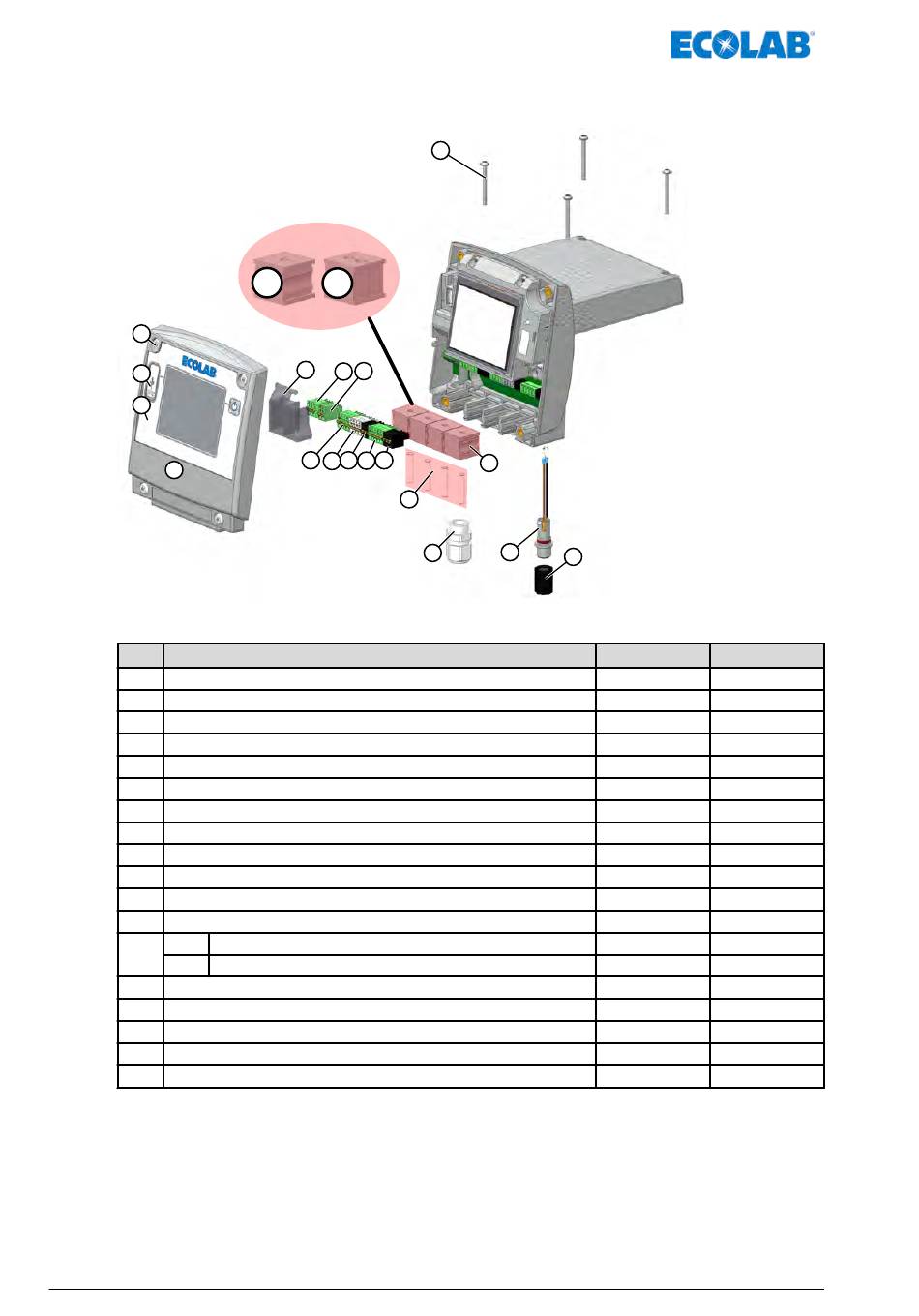

Bild 97: Reservdelsmodul: Display Cover - styrmodul "EcoAdd"
pos. Benämning
1 Frontetikett
2 Skaftskruv M 5 x 20
3 Skydd till USB-uttag
4 Skärmkåpa med tätning
5 Spänningskåpa (cover power)
6 Kopplingsplint 2-polig grön larmutgång
7 Kopplingsplint 2-polig grön slagsignalutgång
8 Kopplingsplint 4-polig grön ingång genomflödesvakt
9 Kopplingsplint 4-polig grå ingång membranbrottsvakt
10 Kopplingsplint 2-polig svart styrningsingång ström
11 Kopplingsplint 5-polig grön styrningsingång impuls
12 Kopplingsplint 3-polig svart ingång nivåvakt
a Kabelfäste KT5 Ø 5 grå, för en kabel (standard)
13
b Kabelfäste KT2/5 2 st Ø5 grå, för två kablar
14 Propp till kabelfäste ST5 Ø 5 mm, vit
15 Kabelförskruvning M 16 x 1,5 PA/GR
16 Tomvaktskontakt 3-polig
17 Blindkontakt tomvaktsingång
18 EJOT DELTA PT skruv 35 x 35 WN5451 V2A
MAN046939 Rev. 6-10.2021
13a 13b
5
6 7
8 9 10 11 12
14
15
172
18
13
16
17
Artikelnr
35200141
413123501
35200125
35200127
35200130
418461692
418461690
418461694
418461696
418461691
418461697
418461693
417028631
417028632
417028641
418441002
35200123
248186
413070100
EBS-nummer
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
på förfrågan
