Pumphuvud 120 l/h [PP]
4
3
1
2
A
4

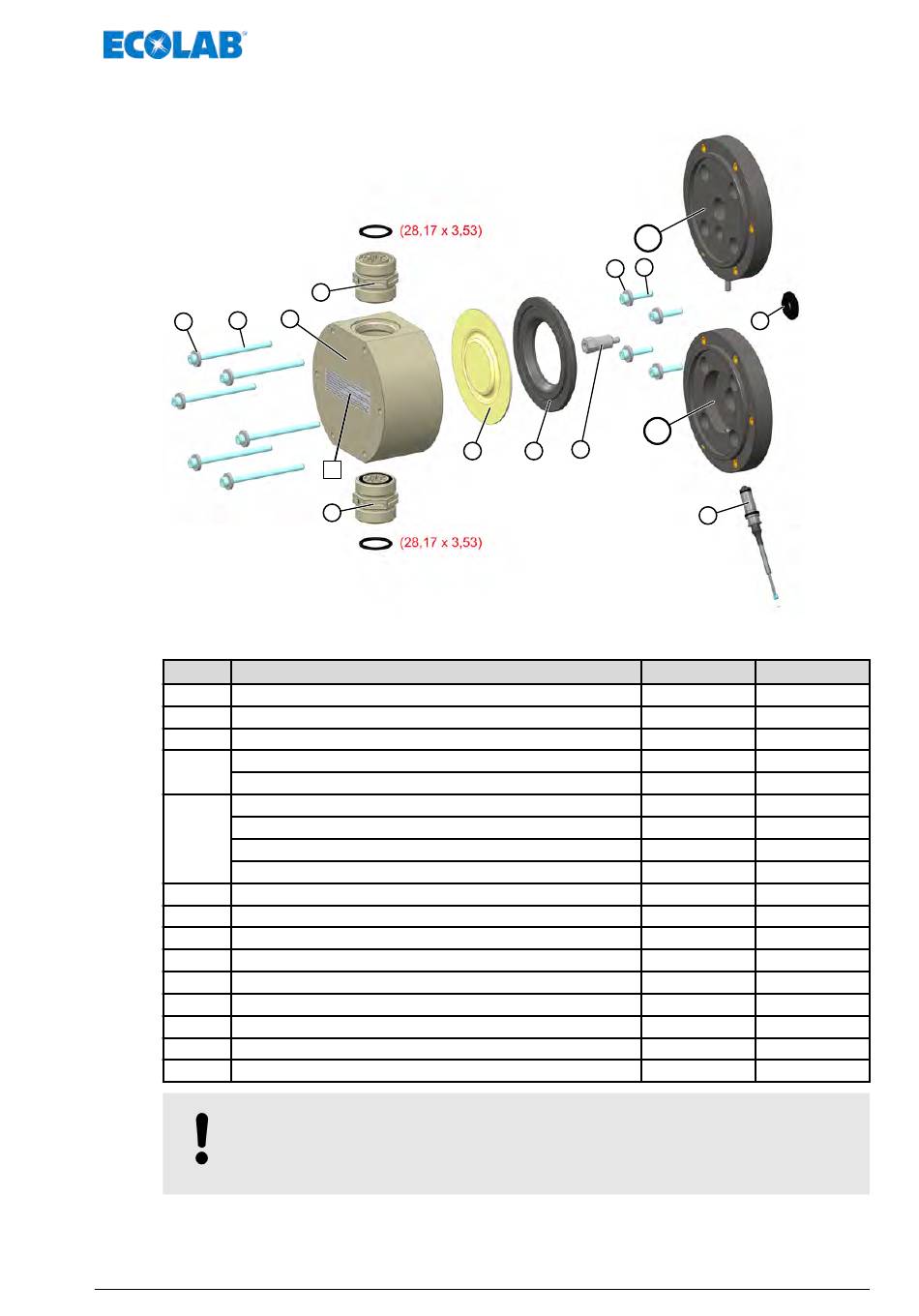

Bild 102: Reservdelsmodul: Pumphuvud 120 l/h
pos. Benämning
A Dekal för driftsättning/åtdragningsmoment (6 Nm)
1 Insexskruv, M 6 x 90, DIN 912, V2A
2 Bricka, 17 x 6.4 x 3 DIN 7349 V2A
Pumphuvud, 120 l/h, PP
3
Pumphuvud, 120 l/h, PVDF
Sug-/tryckventil, PFC-000 G1¼-G1¼-99
Sug-/tryckventil, PEC-000 G1¼-G1¼-99
4
Sug-/tryckventil, DFC-000 G1¼-G1¼-99
Sug-/tryckventil, DEC-000 G1¼-G1¼-99
5 Membran
6 Distansskiva
7 Membranförlängning 120 l/h
8 Insexskruv, M 6 x 30, DIN 912, V2A, ANTI
9 Bricka, 17 x 6.4 x 3 DIN 7349 V2A
10a Adapterskiva
10b Adapterskiva till membranbrottsensor
11 Membranbrottsensor, komplett
12 Skyddsmembran
OBS!
De på pumphuvudet uppgivna vridmoment måste följas! (se även
Ä Åtdragningsmoment för sug-/tryckventiler ).
Slit-, reservdelar och tillbehör
10a
8
9
7
5 6
177
12
10b
11
Artikelnr EBS-nummer
34900291 på förfrågan
413031148 på förfrågan
413501304 på förfrågan
35200142 på förfrågan
35200143 på förfrågan
249075 på förfrågan
249055 på förfrågan
252028 på förfrågan
252029 på förfrågan
35200144 på förfrågan
35200147 på förfrågan
35200148 på förfrågan
413031140 på förfrågan
413501304 på förfrågan
35200145 på förfrågan
35200146 på förfrågan
252081 på förfrågan
35200137 på förfrågan
