Informações sobre actividades de manutenção
REMOÇÃO E SUBSTITUIÇÃO DO SENSOR DO ÂNGULO DA PLATAFORMA ARTICULADA - (MACA)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Sistema de descarga electrostática
(ESD)

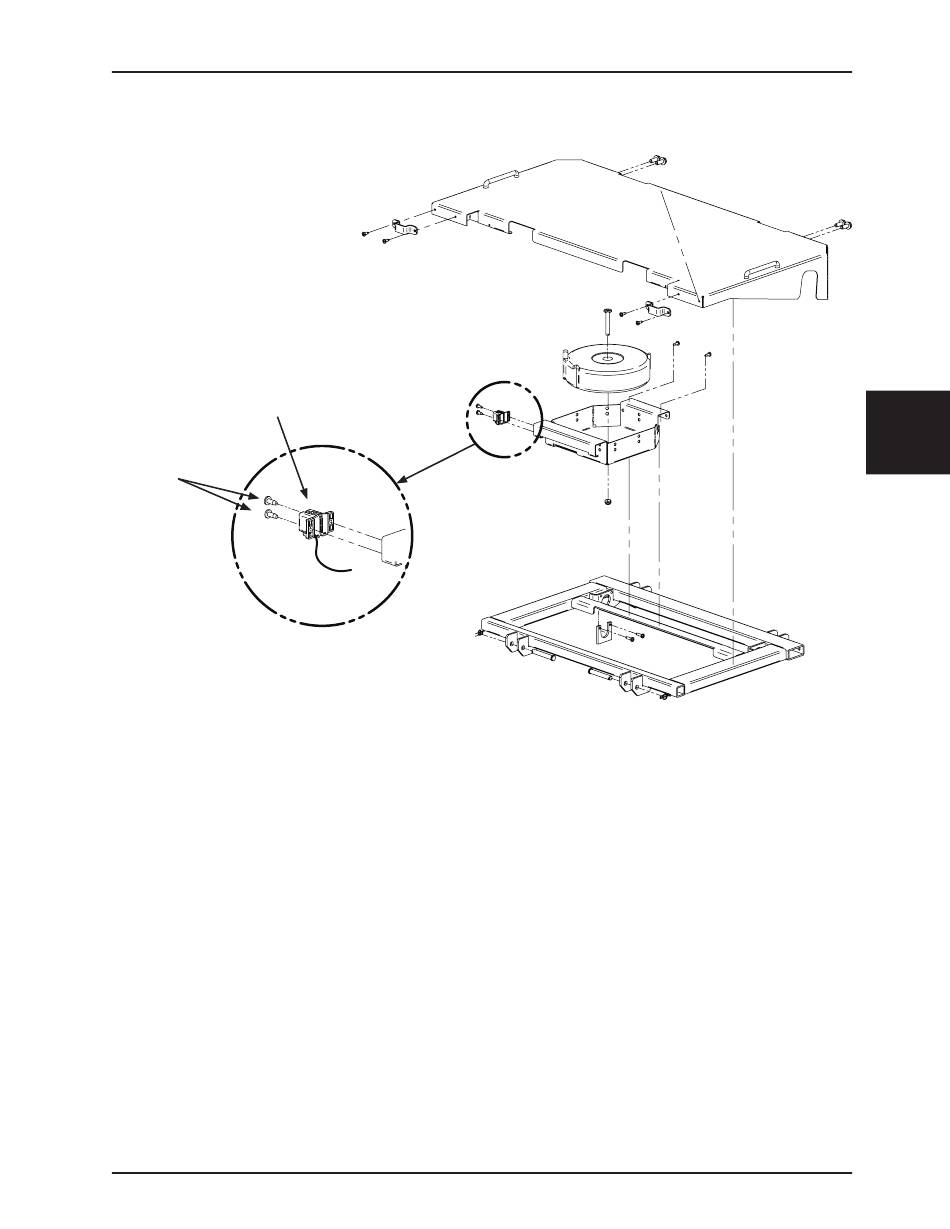

Sensor do ângulo da
plataforma articulada
Parafusos
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Engate os travões utilizando uma das localizações de comando do travão ou utilizando o pedal do travão manual .
3 . Eleve a cama para a posição máxima .
4 . Se o motor da plataforma articulada funcionar, eleve a plataforma articulada para cerca de 20 graus . Se o motor da
plataforma articulada motor não funcionar, coloque a cama no passo um do modo de calibração, conforme mostrado
na página 4-17 .
5 . A trabalhar no lado esquerdo da cama, sob a secção da plataforma articulada, utilize uma chave de parafusos Phillips
baixa e retire os dois parafusos que fixam o sensor do ângulo da plataforma articulada ao fundo da armação da
plataforma articulada .
6 . Com um sistema de descarga electrostática (ESD), ligue-se adequadamente à terra .
7 . Solte os três clips que mantêm presa a cobertura do quadro .
8 . Desligue o cabo do quadro .
9 . Inverta os passos para instalar o novo sensor do ângulo da plataforma articulada .
Nota: Não aperte excessivamente os dois parafusos.
10 . Recalibre a cama (consulte os procedimentos de calibração da cama na
11 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
www.stryker.com
o 2 baixa
2151-109-006 REV A
página 4-17) .
Português
Voltar ao índice
4-79
