DE ACTUATOR VAN DE FOWLER-RUGSTEUN VERWIJDEREN EN VERVANGEN – (BED)
Benodigd gereedschap:
• Diagonaaltang
• Gewone schroevendraaier
• Phillips-kruiskopschroevendraaier nr . 2
• 3/8 inch combinatiesleutel
• Puntbektang
Procedure:
Nederlands
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Breng het bed helemaal omhoog .
3 . Zet de onrusthekken aan het hoofdeinde helemaal omhoog en zet de remmen in werking met een van de
rembedieningslocaties of de handrempedaal .
4 . Werk aan de rechterkant van het bed en stap op de reanimatiepedaal om de Fowler-rugsteun helemaal te laten zakken .
5 . Breng de knieknik helemaal omhoog .
6 . Verwijder de drie centrale onderstelkappen (hoofdeinde, midden, voeteneinde) en verwijder daarna de rechter kap van
het onderstel .
7 . Gebruik een puntbektang om de twee Rue-klemmen te verwijderen van de trekhaakpennen waarmee de actuator vastzit .
8 . Gebruik een diagonaaltang om de aantrekbanden door te knippen waarmee de reanimatiekabel aan de actuator en het
bedframe vastzit . Knip ook de aantrekbanden door waarmee de actuatorkabel aan het draadharnas vastzit .
9 . Koppel de actuator los van de snelkoppeling .
10 . Houd de actuator met één hand vast, verwijder de trekhaakpennen uit de actuator en laat de actuator voorzichtig zakken .
11 . Gebruik een Phillips-kruiskopschroevendraaier en een 3/8 inch combinatietang om de borgschroef van de reanimatiekabel
uit de rechter reanimatiepedaal te verwijderen .
12 . Gebruik een gewone schroevendraaier om de houder van de reanimatiekabel op de actuator net zo ver los te draaien
dat die kan bewegen .
13 . Schuif de grijze kabelvergrendeling naar de houder van de reanimatiekabel en klik de actuatorkabel los uit de rode
actuatorvrijgaveactivator .
14 . Verwijder de actuator .
15 . Voer voor het herinstalleren deze stappen in
omgekeerde volgorde uit .

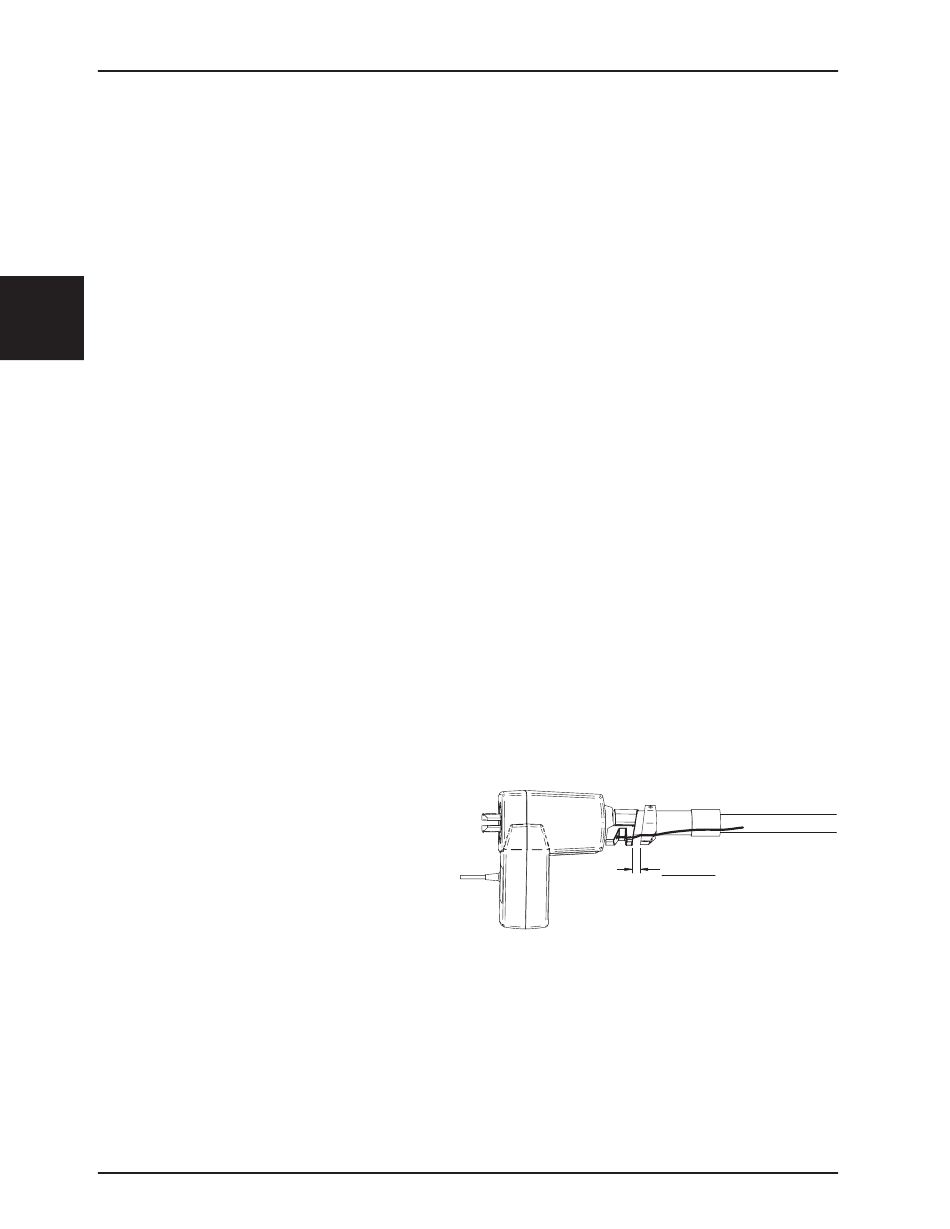

16 . Stel de kabelhoudervergrendelset weer bij en
stel die op 1,00 +/- 0,06 in (rechts) . Wanneer de
actuator weer op zijn plaats zit, gebruik dan een
puntbektang om de veer weer in het midden van de
trekhaakpen te bevestigen .
17 . Test alle functies van het bed voordat het weer in
gebruik wordt genomen .
