ABNEHMEN UND AUSTAUSCHEN DES
FUSSBEREICH-AUSLÖSERS - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
Deutsch
• Flachrundzange
• Seitenschneider
• Phillips-Schraubendreher Nr . 2
• Hubeinrichtung
Vorgehensweise:
1 .
Bett in Wandsteckdose einstecken .
2 .
Die Bremsen an einer der Stellen mit Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
3 .
Die Matratze abnehmen und beiseite legen .
4 .
Mit einer Hubeinrichtung den Fußbereich stützen, indem die Betthöhe weit genug abgesenkt wird, um die Spannung von
den Auslöser-Befestigungsstiften zu nehmen (Bezugszeichnung oben) .
5 .
Mit einem Seitenschneider die Kabelbinder durchschneiden, mit denen das Auslöserkabel am Bett befestigt ist .
6 .
Die Matratzen-Baugruppe abnehmen oder zurückklappen, um den Fußbereich freizulegen .
7 .
Mit einem Phillips-Schraubendreher die beiden Schrauben (Bezugszeichnung oben, Teile A und B), mit denen die
Abdeckung des Elektrobereichs befestigt ist, vom Fußbereich lösen und die Abdeckung abnehmen .
Hinweis: Vorsichtig vorgehen, da die Abdeckung groß und schwer ist.
8 .
Den Auslöser aus J1 ausstecken und das Kabel nach unten zum Auslöser hin führen .
9 .
Mit einer Flachrundzange die beiden Rue-Klemmen von den Lastösenbolzen entfernen, mit denen der Auslöser
befestigt ist .
10 . Den Auslöser mit einer Hand festhalten und die Lastösenbolzen, mit denen der Auslöser am Bett befestigt ist, entfernen;
anschließend den Auslöser abnehmen .
11 . Zur Remontage die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Ist die neue Motorwelle nicht auf die Befestigungslöcher ausgerichtet, die Basis des Auslösers montieren,
den Auslöser einstecken und elektrisch ein- und ausfahren, bis er ausgerichtet ist.
12 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-66
Serviceinformationen

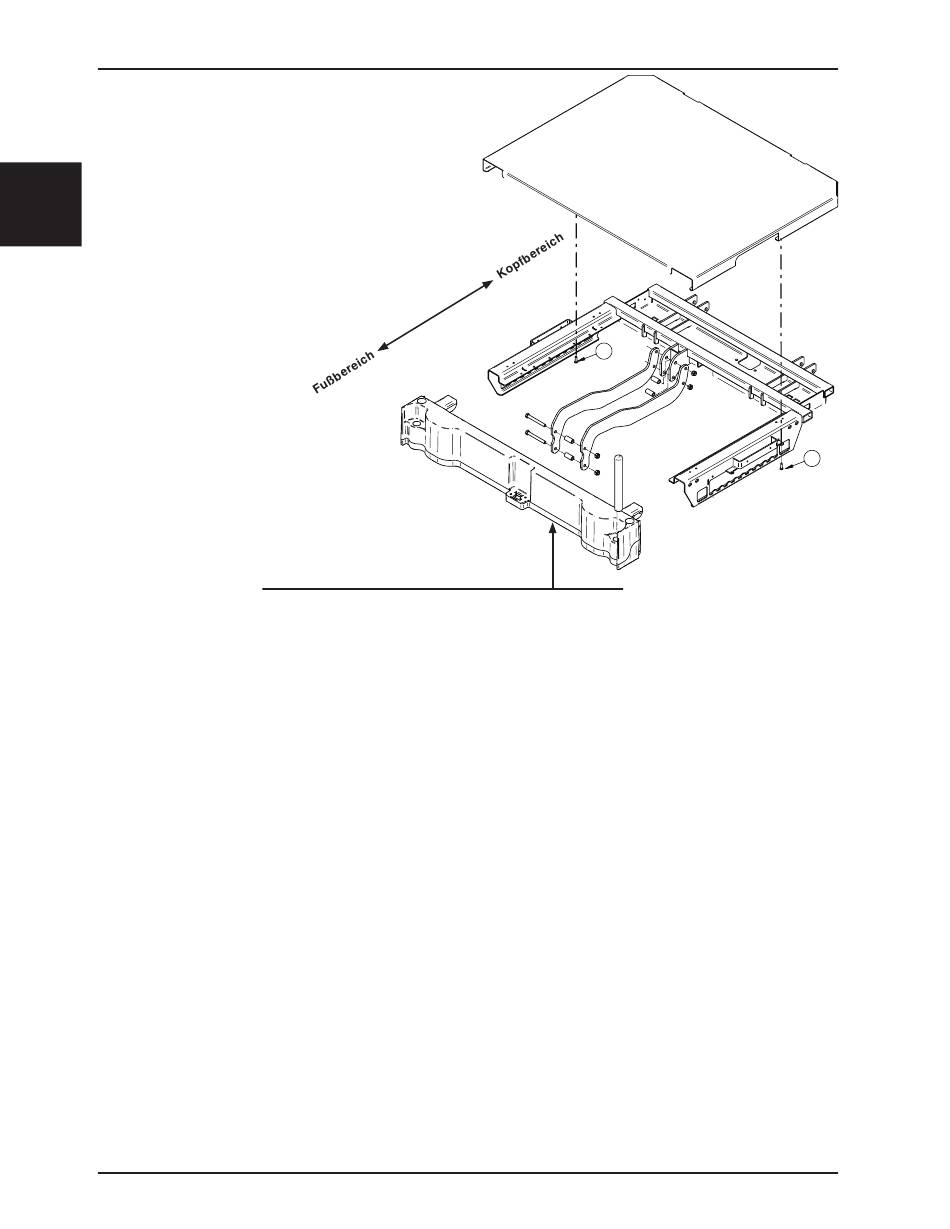

Schritt 4:
