REMOÇÃO E SUBSTITUIÇÃO DO ACCIONADOR DOS PÉS -
(MACA)
Ferramentas necessárias:
• Alicate de bico fino
• Alicate diagonal
• Chave de parafusos Phillips n .
• Suporte do macaco
Português
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Engate os travões utilizando uma das localizações de comando do travão ou utilizando o pedal do travão manual .
3 . Retire o colchão e ponha de lado .
4 . Com o suporte do macaco, suporte a secção dos pés baixando a altura da cama o suficiente para retirar o peso dos
pinos de montagem do accionador (imagem de referência abaixo) .
5 . Com o alicate diagonal, corte as braçadeiras que fixam o cabo do accionador à cama .
6 . Retire o conjunto do colchão ou dobre para trás para expor a secção dos pés .
7 . Com uma chave de parafusos Phillips, retire os dois parafusos (imagem de referência abaixo, item A e B) que fixam a
cobertura eléctrica a partir da secção dos pés e retire a cobertura .
Nota: Tenha cuidado dado que a cobertura é grande e pesada.
8 . Desligue o accionador do J1 e insira o cabo abaixo até ao accionador .
9 . Com o alicate de bico fino, retire os dois clips freio dos pinos manilha que mantêm o accionador no lugar .
10 . Segurando o accionador com uma mão, retire os pinos manilha que fixam o accionador à cama e, de seguida, retire
o accionador .
11 . Inverta estes passos para reinstalar .
Nota: Se a nova haste do motor não ficar alinhada com os orifícios de montagem, monte a base do accionador e,
de seguida, ligue o accionador e passe-o electricamente para dentro e para fora até ficar alinhada.
12 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
Voltar ao índice
4-66
Informações sobre actividades de manutenção
2
o

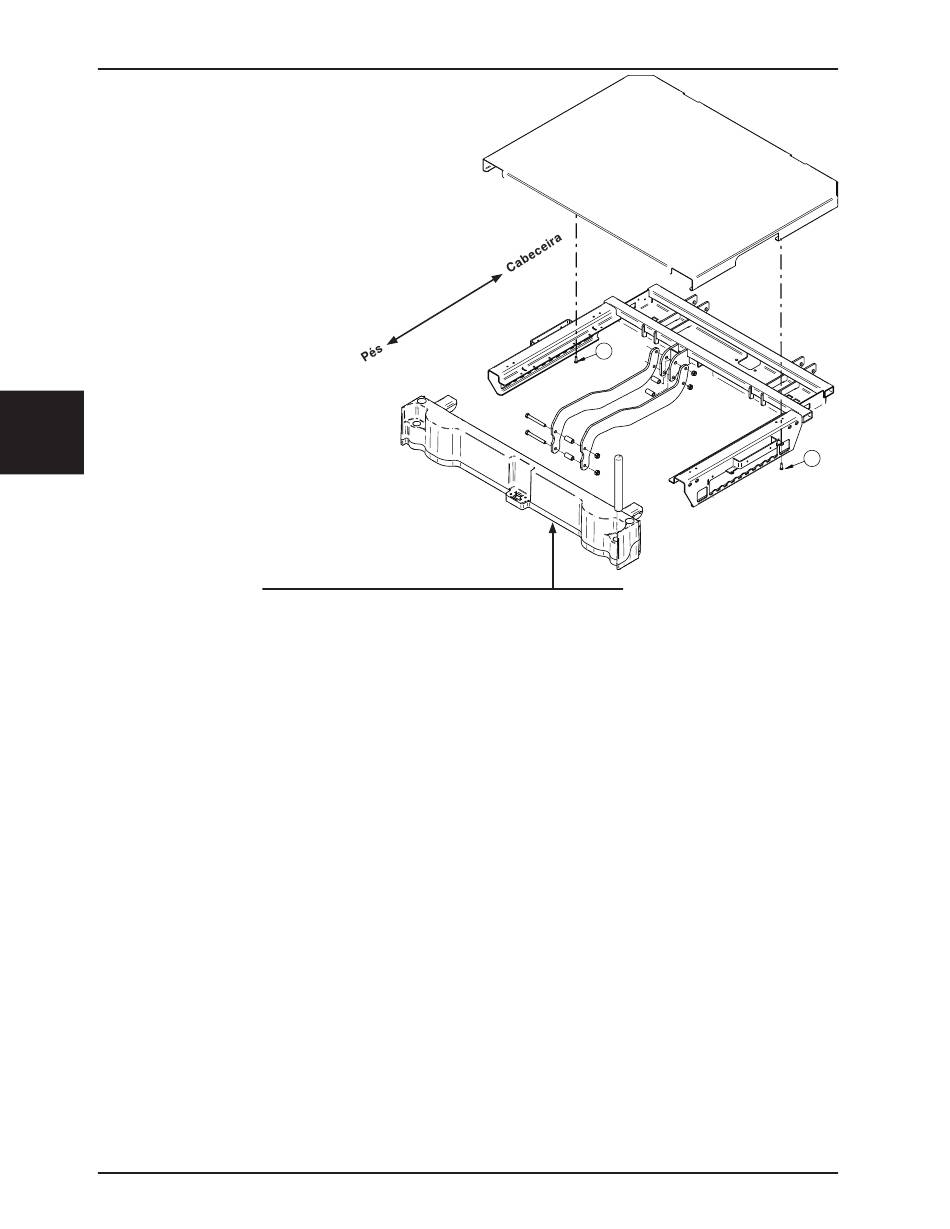

Passo n. 4:
