ABNEHMEN UND AUSTAUSCHEN DES KOMMUNIKATIONSPLATINE AM KOPFENDE - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
• ESE-System
Vorgehensweise:
1 . Das Bett an eine Wandsteckdose anschließen .
2 . Das Bett in die maximal erhöhte Position anheben .
3 . Das Kopfteil sowie sämtliches, am Kopfende befindliches Zubehör entfernen .

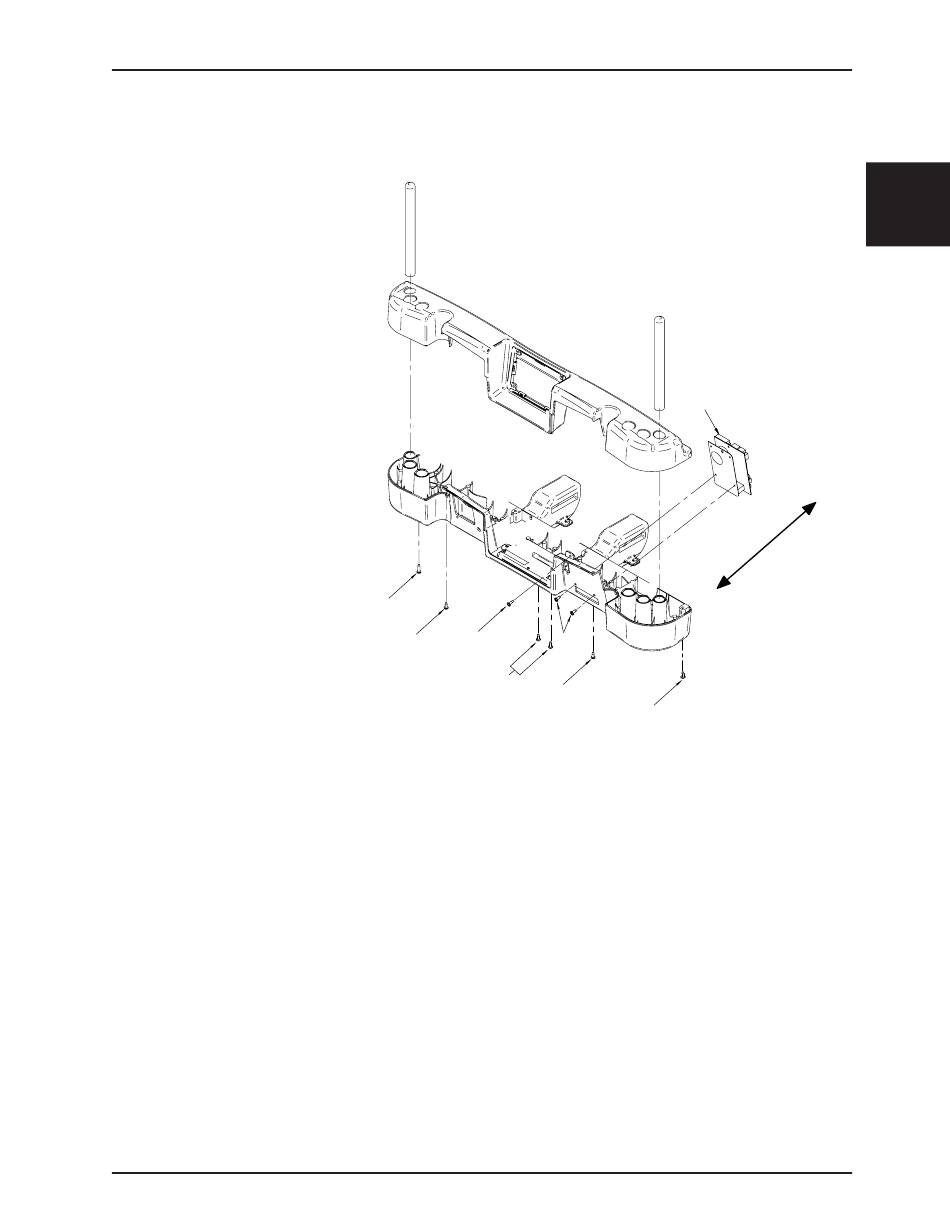

4 . Mit einem Phillips-Schraubendreher die sechs Schrauben lösen, mit denen die Abdeckung des Kopfbereichrahmens
befestigt ist (siehe obige Abbildung) .
5 . Mit einem Phillips-Schraubendreher die drei Schrauben lösen, mit denen die Kopfteil-Platine am Kopfbereichrahmen
befestigt ist (siehe obige Abbildung) .
6 . Mit einem ESE-System die sieben Kabel ausstecken (die Lage notieren, da sie nicht alle markiert sind) . Die alte
Platine mit der neuen Platine vergleichen und alle Dip-Schalter-Einstellungen von der alten Platine auf die neue Platine
spiegelgerecht übertragen . Überprüfen, ob evtl . Überbrückungen verschoben werden müssen .
7 . Zur Montage der neuen Kopfteil-Kommunikationsplatine die Schritte in umgekehrter Reihenfolge wiederholen .
8 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
