ABNEHMEN UND AUSTAUSCHEN DES GRUNDGESTELL-WINKELSENSORS - (GRUNDGESTELL)

Erforderliches Werkzeug:
• Kurzer Phillips-Schraubendreher
• ESE-System
Vorgehensweise:
1 . Das Bett an eine Wandsteckdose anschließen .
2 . Die Bremsen an einer der Stellen mit Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
3 . Das Bett in die maximal erhöhte Position anheben und die Seitengitter an der rechten Patientenseite (Kopf- und
Fußende) anheben .
4 . Die Grundgestellabdeckung an Kopfende, Mitte, Fußende und rechter Seite abnehmen .
5 . Mit einem kurzen Phillips-Schraubendreher die beiden Schrauben lösen, mit denen der Grundgestell-Winkelsensor am

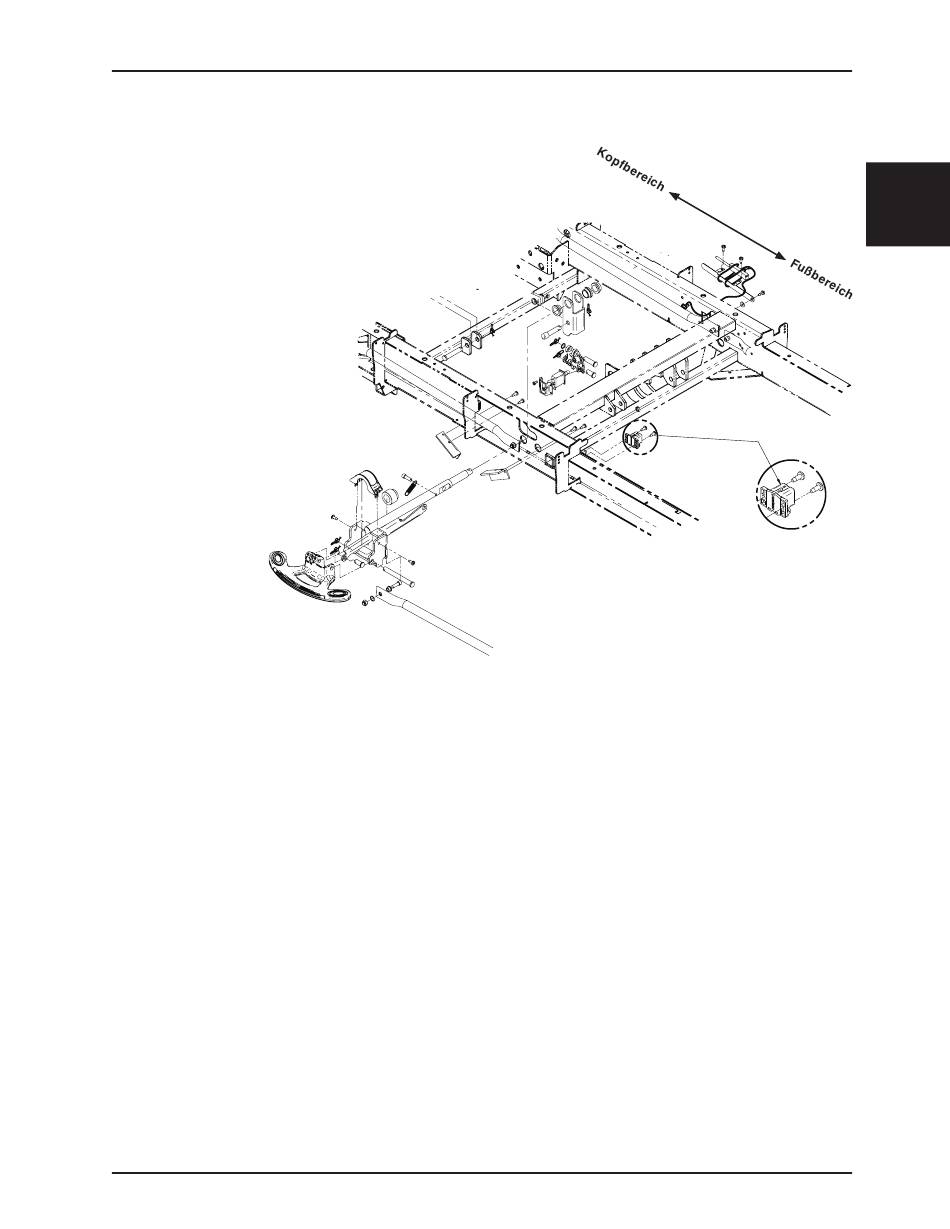

Grundgestellrahmen befestigt ist (siehe obige Abbildung) .
6 . Der Benutzer muss sich mit einem ESD-System ordnungsgemäß erden .
7 . Die drei Klemmen lösen, mit denen die Platinenabdeckung befestigt ist .
8 . Das Kabel von der Platine abnehmen .
9 . Zur Montage des neuen Grundgestell-Winkelsensors die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Die beiden Schrauben nicht zu fest anziehen.
10 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
11 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
