Stryker InTouch FL27 Wartungshandbuch Seite 262

DE HOEKSENSOR VAN DE FOWLER-RUGSTEUN VERWIJDEREN EN VERVANGEN – (BED)
Benodigd gereedschap:
• Korte Phillips-kruiskopschroevendraaier nr . 2
• Aardingssysteem voor elektrostatische ontlading (ESD-systeem)
Nederlands
Procedure:
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Zet de remmen vast met een van de rembedieningslocaties of met de handrempedaal .
3 . Breng het bed helemaal omhoog en breng de linker (vanuit de patiënt gezien) onrusthekken (hoofdeinde en voeteneinde)
omhoog .
4 . Als de Fowler-motor wil lopen, zet de Fowler-rugsteun dan onder een hoek van ongeveer 20 graden . Als de Fowler-motor
niet wil lopen, zet het bed dan in stap 1 van de ijkmodus als afgebeeld op
een hoek van ongeveer 20° .
5 . Werk vanaf de linkerkant van het bed en gebruik een korte Phillips-kruiskopschroevendraaier om de twee schroeven te
verwijderen waarmee de Fowler-hoeksensor aan de onderkant van het Fowler-frame vastzit .
6 . Gebruik een ESD-systeem om uzelf goed te aarden .
7 . Maak de drie klemmen los die de afdekplaat van het bord op zijn plaats houden .
8 . Koppel de kabel van het bord los .
9 . Installeer de nieuwe Fowler-hoeksensor door de stappen in omgekeerde volgorde uit te voeren .
Opmerking: Zet de twee schroeven niet te strak vast.
10 . IJk het bed opnieuw (zie de procedures voor het ijken van het bed op
11 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
Terugkeren naar de inhoudsopgave
3-78
Service-informatie

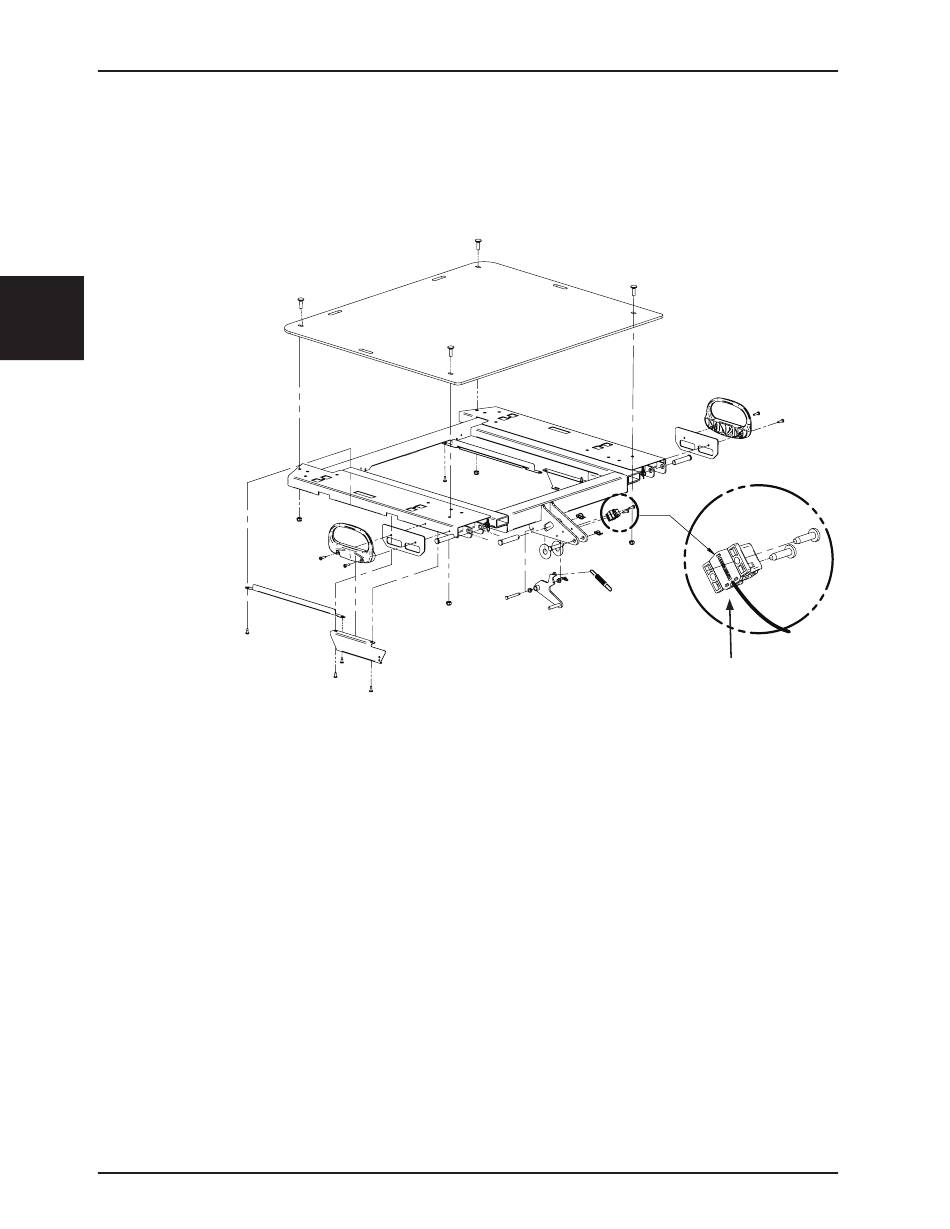

Elektriciteitsdekplaat
2151-109-006 REV A
Fowler-hoeksensor
pagina 3-17 . Zet de Fowler-rugsteun onder
pagina 3-17) .
