DE ACTUATOR VAN HET VOETENEINDE VERWIJDEREN
EN VERVANGEN – (BED)
Benodigd gereedschap:
• Puntbektang
• Diagonaaltang
• Phillips-kruiskopschroevendraaier nr . 2
• Krik
Nederlands
Procedure:
1 .
Steek de stekker van het bed in een wandcontactdoos .
2 .
Zet de remmen vast met een van de rembedieningslocaties of met de handrempedaal .
3 .
Verwijder de matras en leg dit terzijde .
4 .

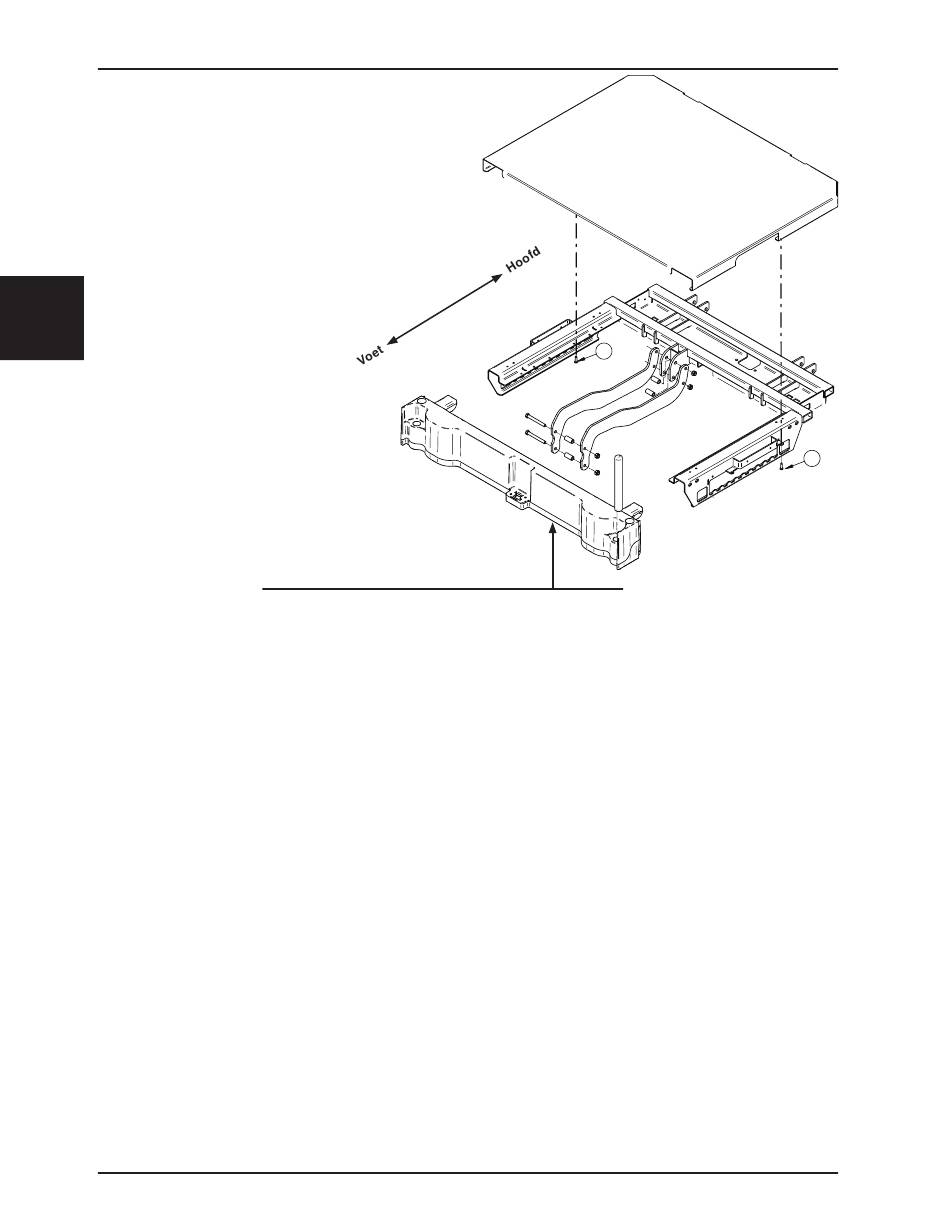

Zet een krik onder het voetgedeelte en laat het bed zo ver zakken dat het gewicht van de actuatormontagepennen af is
(zie bovenstaande tekening) .
5 .
Gebruik een diagonaaltang om de aantrekbanden door te knippen waarmee de actuatorkabel aan het bed vastzit .
6 .
Verwijder de matrasassemblage of vouw deze terug zodat het voetgedeelte blootligt .
7 .
Gebruik een Phillips-kruiskopschroevendraaier om de twee schroeven (zie bovenstaande tekening, de items A en B) te
verwijderen waarmee de elektriciteitsdekplaat aan het voetgedeelte vastzit, en verwijder de dekplaat .
Opmerking: Ga voorzichtig te werk omdat de dekplaat groot en zwaar is.
8 .
Koppel de actuator los van J1 en voer de kabel naar beneden naar de actuator .
9 .
Gebruik een puntbektang om de twee Rue-klemmen te verwijderen van de trekhaakpennen die de actuator op zijn plaats
houden .
10 . Houd de actuator met één hand vast, verwijder de trekhaakpennen waarmee de actuator aan het bed vastzit en
verwijder daarna de actuator .
11 . Voer voor het herinstalleren deze stappen in omgekeerde volgorde uit .
Opmerking: Als de nieuwe motorschacht niet in lijn met de montageopeningen ligt, monteer de basis van de actuator
dan, sluit de actuator aan op stroom en laat de actuator elektrisch in- of uitdraaien tot de schacht goed uitgelijnd is.
12 . Test alle functies van het bed voordat het weer in gebruik wordt genomen .
Terugkeren naar de inhoudsopgave
3-66
Service-informatie
Stap 4:
Plaats de krik tussen de vloer en
de onderkant van het voetframe .
Vloer
2151-109-006 REV A
Elektriciteitsdekplaat
A
www.stryker.com
B
