Stryker InTouch FL27 Wartungshandbuch Seite 348

REMOÇÃO E SUBSTITUIÇÃO DO ECRÃ TÁCTIL - (PROTECÇÃO DOS PÉS)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Chave de parafusos Phillips n .
• Chave de parafusos regular pequena
• X-acto
• Sistema de descarga
electrostática
(ESD)
Português
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Eleve a cama para a posição máxima e nivele .
3 . Desligue a cama e desligue a bateria ("OFF") (0) .
4 . Com uma chave de parafusos regular pequena ou um x-acto, retire a etiqueta da protecção traseira da dos pés .
NOTA: Terá de substituir esta etiqueta: QDF27-2756.
5 . Com uma chave de parafusos Phillips, retire os seis parafusos da parte de cima do painel de comando que a etiqueta
estava a tapar .
6 . Eleve o visor e, com uma chave de parafusos Phillips baixa, retire os três parafusos no fundo .
7 . Retire a armação do visor e desligue os dois cabos do quadro de comando da função e coloque o conjunto do visor
numa bancada para trabalhar .
8 . Com uma chave de parafusos Phillips, retire os quatro parafusos que fixam o visor à armação do visor .
9 . Desligue o cabo de fita que vai para o ecrã táctil puxando para fora na presilha de bloqueio preta e puxando, depois,
para fora no cabo de fita .
10 . Desligue os três cabos que vão para o visor, registando a sua localização e orientação .
11 . Com cuidado, avance até ao visor do suporte, puxando para cima uniformemente; de seguida, retire o visor .
12 . Com uma chave de parafusos regular pequena ou um x-acto, retire a etiqueta de comando dos pés .
NOTA: Terá de substituir as seguintes etiquetas:
* Without (sem) iBed Awareness (Aviso) - QDF27-2188-ENG; * With (com) iBed Awareness (Aviso) - QDF27-2188-ENG
13 . Na parte de trás da armação do visor, carregue no ecrã táctil e retire .
14 . Inverta os procedimentos para instalar o novo ecrã táctil .
15 . Recalibre o ecrã táctil (consulte os procedimentos de configuração do ecrã táctil na
16 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
Voltar ao índice
4-74
Informações sobre actividades de manutenção
o 2
2 baixa
o

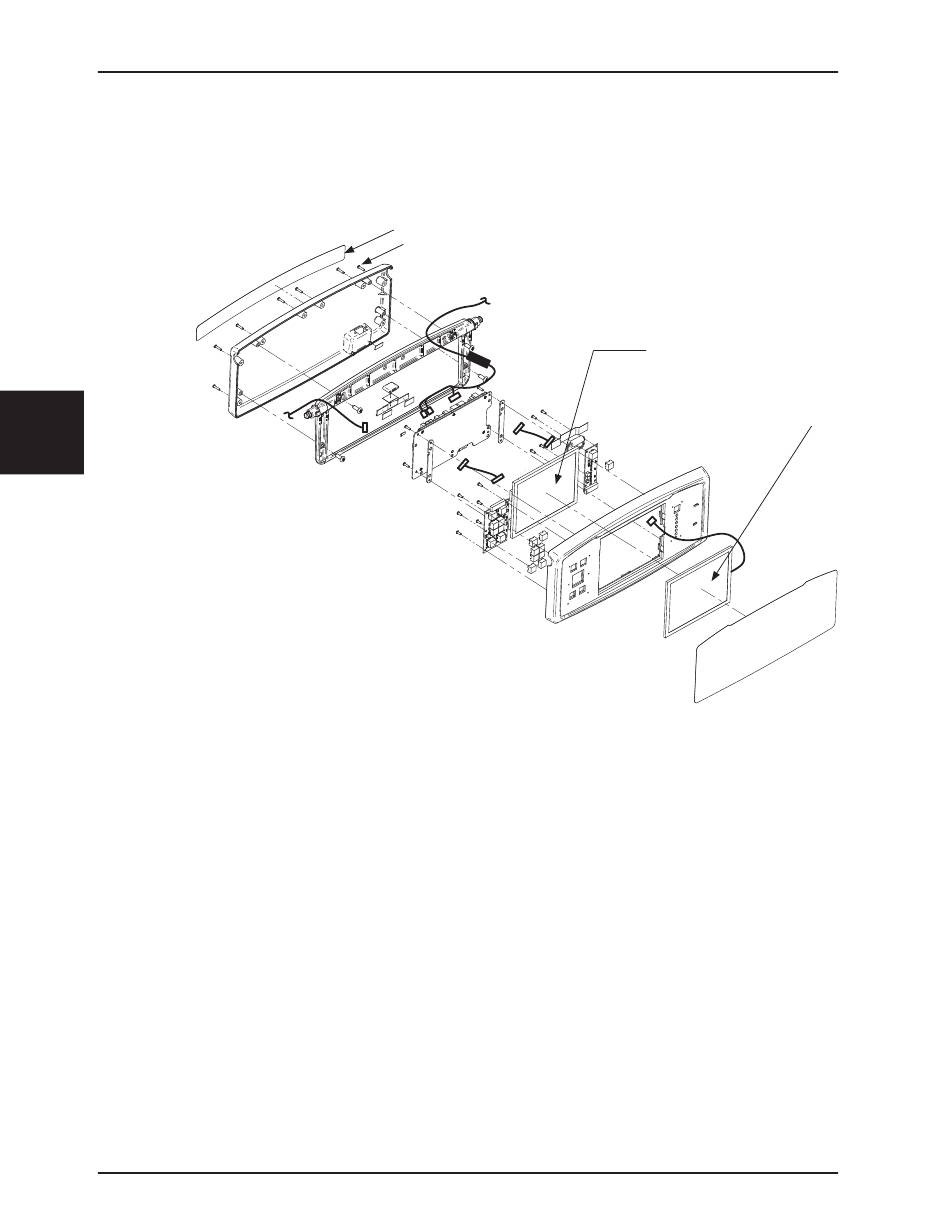

Etiqueta de trás da protecção dos pés traseira
Parafusos
2151-109-006 REV A
Visor
Ecrã táctil
página 4-29) .
