DE PRINTPLAAT VERWIJDEREN EN VERVANGEN – (BED)
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier nr . 2
• Aardingssysteem voor elektrostatische ontlading
(ESD-systeem)
• 3/8 inch moersleutel
Nederlands
Procedure:
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Zet de remmen vast met een van de rembedieningslocaties
of met de handrempedaal .
3 . Breng het bed zo ver mogelijk omhoog .
4 . Verwijder de matrasassemblage of vouw deze terug zodat
het voetgedeelte blootligt .
5 . Gebruik

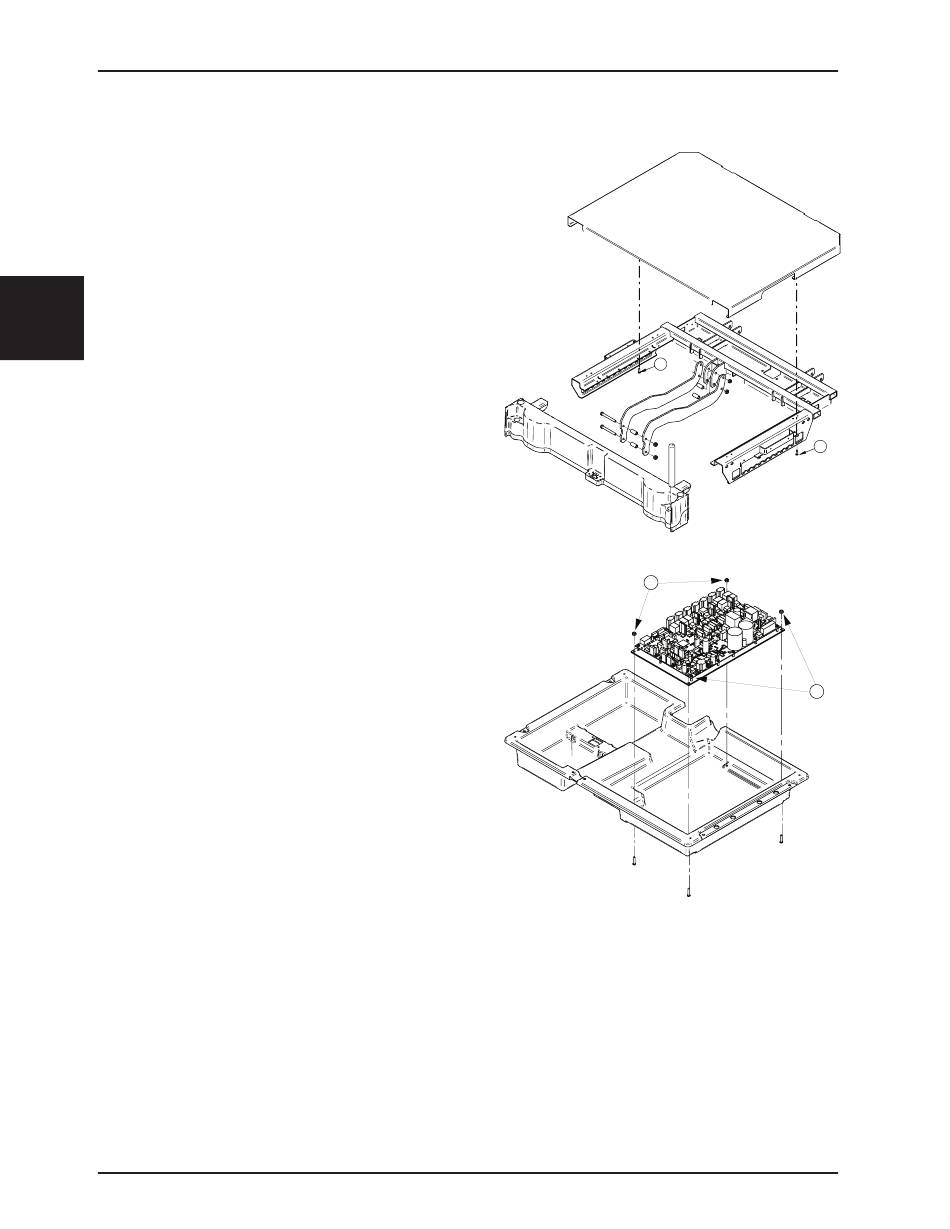

de twee schroeven (zie tekening, de items A en B) te
verwijderen waarmee de elektriciteitsdekplaat vastzit, en
verwijder de dekplaat .
Opmerking: Ga voorzichtig te werk omdat de dekplaat
groot en zwaar is.
6 . Verwijder de netsnoerstekker van het bed uit het
wandstopcontact en schakel de accu UIT . Het bed mag
geen stroom krijgen .
7 . Gebruik een ESD-systeem om uzelf goed te aarden .
8 . Koppel alle kabelaansluitingen los van de printplaat .
9 . Gebruik een 3/8 inch moersleutel en een Phillips-
kruiskopschroevendraaier om de vier schroeven (C)
los te schroeven waarmee de metalen montageplaat
van de printplaat aan de elektriciteitsbak vastzit (zie
bovenstaande tekening) .
10 . Verwijder de CVE/het voedingsbord en voer deze af .
11 . Voer de stappen 4-9 in omgekeerde volgorde uit om
de nieuwe CVE/het voedingsbord af (QDF75-0440) te
installeren .
12 . Doe de netsnoerstekker van het bed weer in het
wandstopcontact en schakel de accu weer in .
13 . Configureer de bedopties (zie de procedure voor het configureren van bedopties op
14 . Configureer het serienummer van het bed (zie de procedure voor het configureren van serienummers op
15 . IJk het bed opnieuw (zie de procedure voor het ijken van het bed op
16 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
