ABNEHMEN UND AUSTAUSCHEN DER BREMSEN-SCHALTTAFEL - (FUSSENDE)

Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
Deutsch
• Kurzer Phillips-Schraubendreher Nr . 2
• Kleiner handelsüblicher Schraubendreher
• Universalmesser
• ESE-System
Vorgehensweise:
1 . Das Bett an eine Wandsteckdose anschließen .
2 . Das Bett in die maximal erhöhte Position anheben und begradigen .
3 . Das Bett ausstecken und den Batterie-Hauptschalter auf „OFF" (AUS) (0) stellen .
4 . Mit einem kleinen handelsüblichen Schraubendreher oder einem Universalmesser das Schild von der Rückseite des
Fußendes entfernen .
HINWEIS: Dieses Schild muss wieder angebracht werden: QDF27-2756.
5 . Mit einem Phillips-Schraubendreher die sechs Schrauben von der Oberseite der Bedienkonsole lösen, die vom Schild
verdeckt wurden .
6 . Die Anzeige anheben und die drei Schrauben an der Unterseite mit einem kurzen Phillips-Schraubendreher lösen .
7 . Das Anzeigengehäuse abnehmen und die beiden Kabel aus der Schalttafel ausstecken; anschließend die Anzeigen-
Baugruppe zur Bearbeitung auf eine Werkbank setzen .
8 . Mit einem Phillips-Schraubendreher die sechs Schrauben lösen, mit denen die Bremsen-Schalttafel befestigt ist .
9 . Das zur Bremsen-Schalttafel führende Kabel ausstecken .
10 . Zur Montage der neuen Bremsen-Schalttafel in umgekehrter Reihenfolge vorgehen .
11 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-72
Serviceinformationen

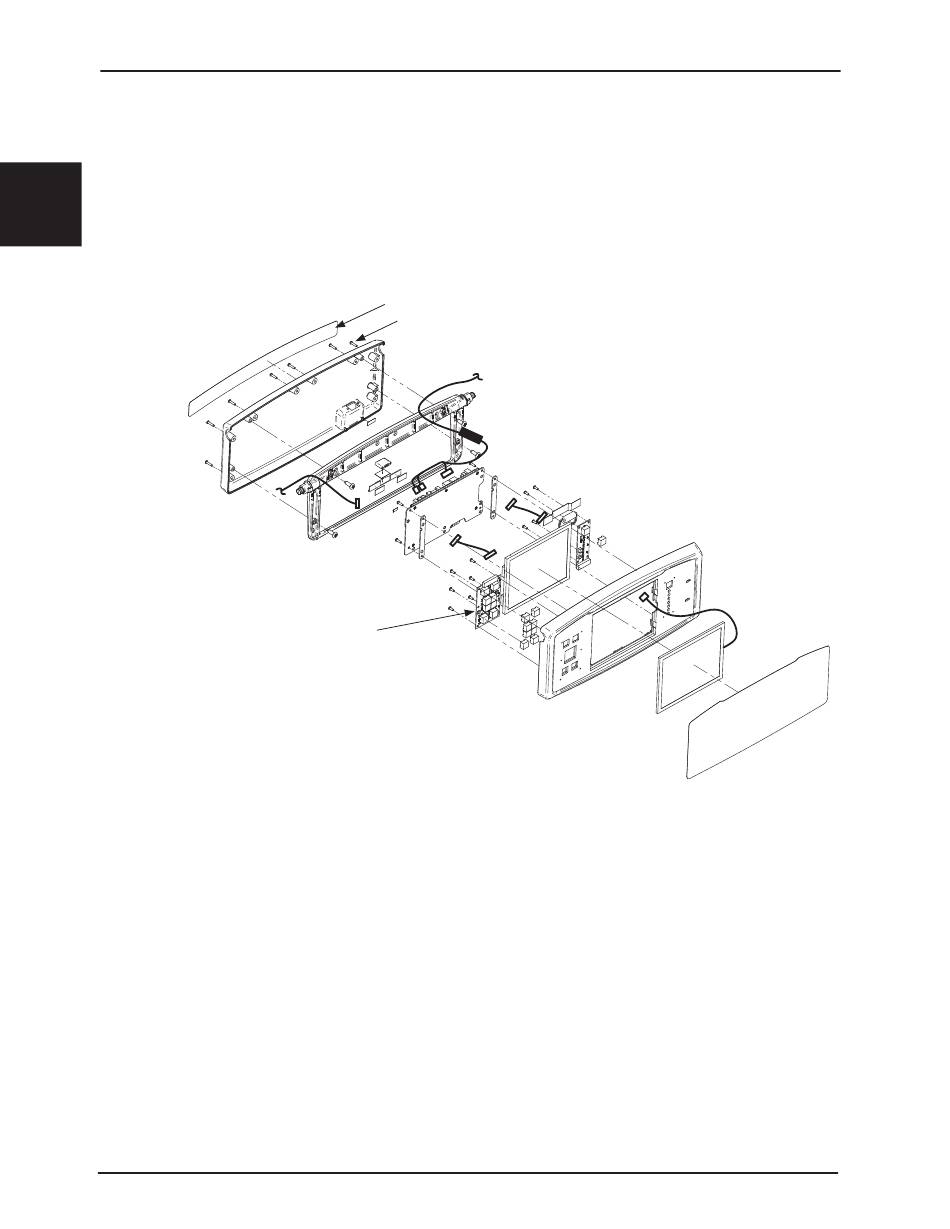

Schild an Rückseite des Fußendes
Schrauben
Schalttafel für Bremse
