REMOÇÃO E SUBSTITUIÇÃO DO SENSOR DO ÂNGULO
DOS PÉS - (MACA)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Sistema de descarga electrostática (ESD)
Figura 2
Português
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Eleve a cama para a posição máxima e nivele a superfície da maca .
3 . Retire ou dobre o colchão, expondo a secção dos pés .

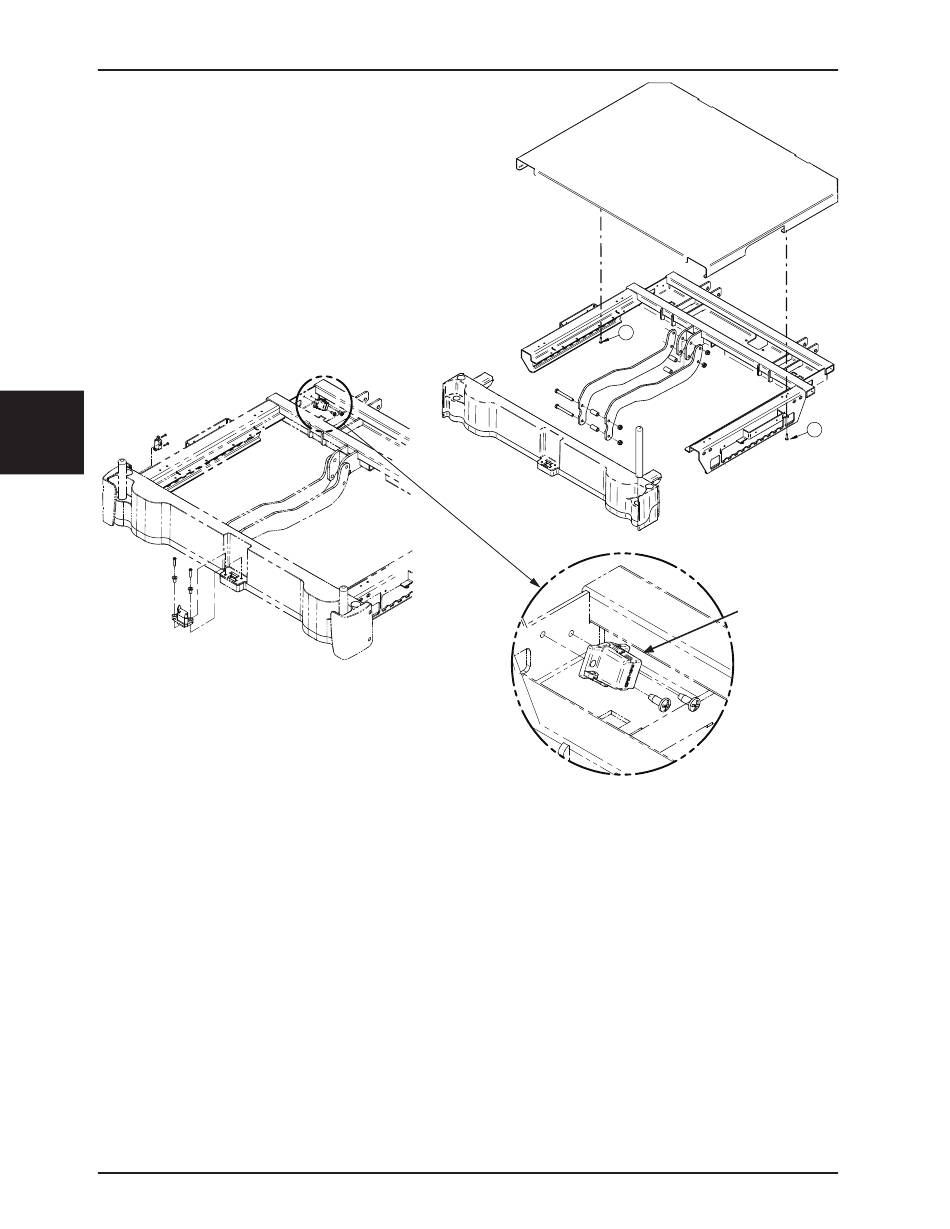

4 . Com uma chave de parafusos Phillips, retire os dois parafusos que fixam a cobertura eléctrica e, de seguida, retire a
cobertura (ver Figura 1 acima, item A e B) .
5 . Com uma chave de parafusos Phillips, retire os dois parafusos que fixam o sensor do ângulo à armação dos pés (ver
Figura 2 acima) .
Nota: Tenha cuidado dado que a cobertura é grande e pesada.
6 . Com um sistema de descarga electrostática (ESD), ligue-se adequadamente à terra .
7 . Solte os três clips que mantêm presa a cobertura do quadro .
8 . Desligue o cabo do quadro .
9 . Inverta os passos para instalar o novo sensor do ângulo dos pés .
Nota: Não aperte excessivamente os dois parafusos.
10 . Recalibre a cama (consulte os procedimentos de calibração da cama na
11 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
Voltar ao índice
4-80
Informações sobre actividades de manutenção
o 2
Figura 1
página
2151-109-006 REV A
Cobertura eléctrica
A
Sensor do ângulo
dos pés
4-17) .
