HET FUNCTIESELECTIE/LED-BORD VERWIJDEREN EN VERVANGEN – (BEDIENINGSPANEEL
VOETENEINDE)
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier nr . 2
• Korte Phillips-kruiskopschroevendraaier nr . 2
• Kleine gewone schroevendraaier
• Mes
• Aardingssysteem voor elektrostatische ontlading (ESD-systeem)
Procedure:
1 .
Steek de stekker van het bed in een wandcontactdoos .
2 .
Breng het bed helemaal omhoog en zet het horizontaal .
3 .
Verwijder de netsnoerstekker van het bed uit het wandstopcontact en schakel de accu UIT (0) .
4 .
Gebruik een kleine gewone schroevendraaier of een mes om het label van de achterkant van het voetbord te verwijderen .
OPMERKING: U dient dit label te vervangen: QDF27-2756.
5 .
Gebruik een Phillips-kruiskopschroevendraaier om de zes schroeven te verwijderen uit de bovenkant van het
bedieningspaneel dat door het label werd afgedekt .
6 .
Breng het display omhoog en gebruik een korte Phillips-kruiskopschroevendraaier om de drie schroeven aan de
onderkant te verwijderen .
7 .
Verwijder de displaybehuizing en koppel de twee kabels los van de functiebedieningsplaat; leg de display-assemblage
op een werktafel om eraan te kunnen werken .
8 .
Gebruik een Phillips-kruiskopschroevendraaier om de vier schroeven te verwijderen waarmee het functieselectie/led-
bord vastzit .
9 .
Koppel de kabel naar het functieselectie/led-bord los .
10 . Installeer het nieuwe functieselectie/led-bord door de procedures in omgekeerde volgorde uit te voeren .
11 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
www.stryker.com
Service-informatie

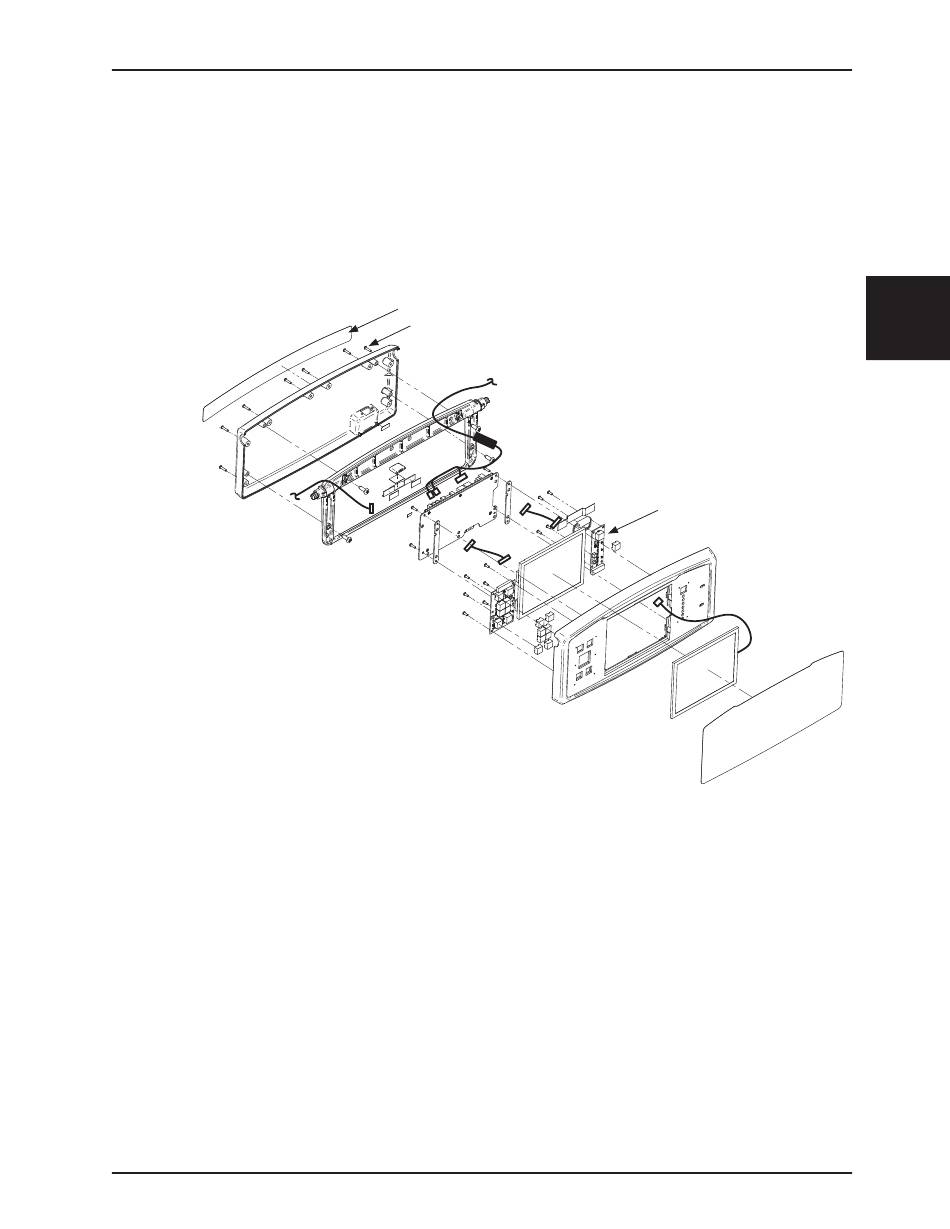

Label aan de achterkant van het voetbord
Schroeven
2151-109-006 REV A
Functieselectie/led-bord
Terugkeren naar de inhoudsopgave
3-73
