ABNEHMEN UND AUSTAUSCHEN DER ANZEIGE - (FUSSENDE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
• Kurzer Phillips-Schraubendreher Nr . 2
• Kleiner handelsüblicher Schraubendreher
• Universalmesser
• ESE-System
Vorgehensweise:
1 .
Das Bett an eine Wandsteckdose anschließen .
2 .
Das Bett in die maximal erhöhte Position anheben und begradigen .
3 .
Das Bett ausstecken und den Batterie-Hauptschalter auf „OFF" (AUS) (0) stellen .
4 .
Mit einem kleinen handelsüblichen Schraubendreher oder einem Universalmesser das Schild von der Rückseite des
Fußendes entfernen .
HINWEIS: Dieses Schild muss wieder angebracht werden: QDF27-2756.
5 .
Mit einem Phillips-Schraubendreher die sechs Schrauben von der Oberseite der Bedienkonsole lösen, die vom Schild
verdeckt wurden .
6 .
Die Anzeige anheben und die drei Schrauben an der Unterseite mit einem kurzen Phillips-Schraubendreher lösen .
7 .
Das Anzeigengehäuse abnehmen und die beiden Kabel aus der Schalttafel ausstecken; anschließend die Anzeigen-
Baugruppe zur Bearbeitung auf eine Werkbank setzen .
8 .
Mit einem Phillips-Schraubendreher die vier Schrauben lösen, mit denen die Anzeige am Anzeigengehäuse befestigt ist .
9 .
Das zum Berührungsbildschirm führende Flachkabel ausstecken . Dazu die schwarze Sperrschlaufe nach außen ziehen
und das Flachkabel herausziehen .
10 . Die beiden zur Anzeige führenden Kabel ausstecken; dabei die Lage und Ausrichtung notieren .
11 . Vorsichtig um die Tragkonsole der Anzeige herum arbeiten und diese dabei gleichmäßig hochziehen; anschließend die
Anzeige abnehmen .
12 . Zur Montage der neuen Anzeige in umgekehrter Reihenfolge vorgehen .
13 . Den Berührungsbildschirm neu kalibrieren (zur Vorgehensweise siehe „Touch Screen Calibration" (Kalibrierung des
Berührungsbildschirms) auf
14 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
www.stryker.com
Serviceinformationen

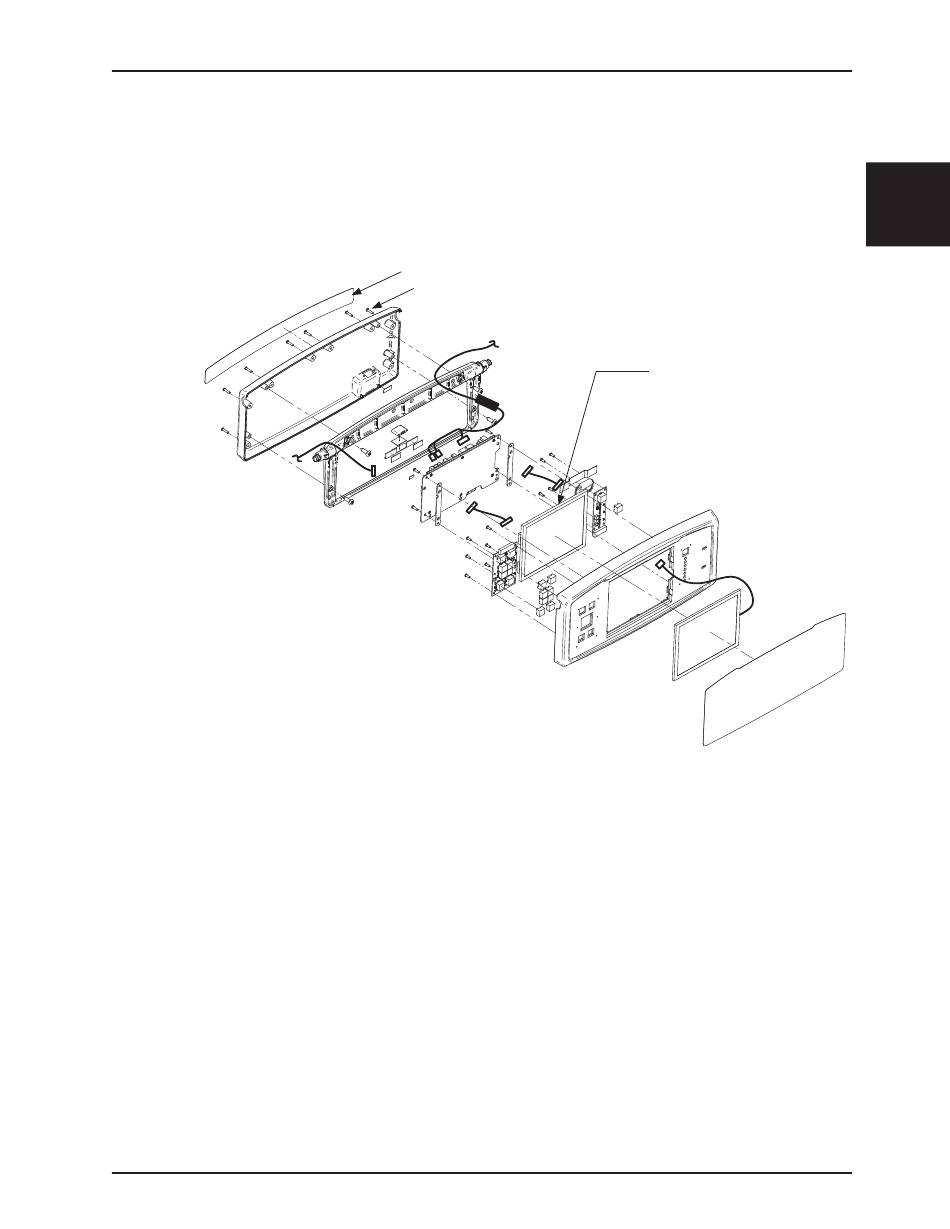

Schild an Rückseite des Fußendes
Schrauben
seite
2-29) .
2151-109-006 REV A
Anzeige
