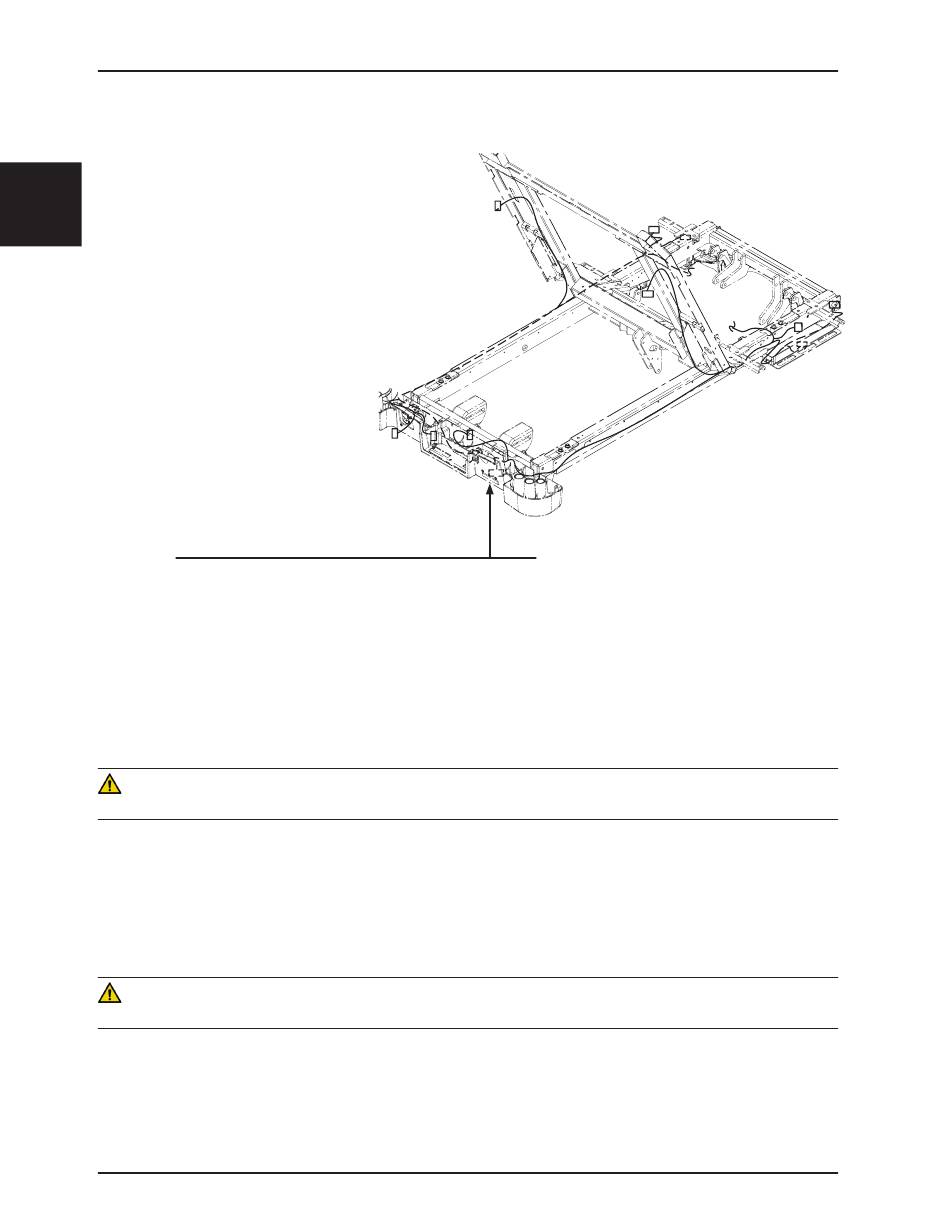

ABNEHMEN UND AUSTAUSCHEN DES BETTENLIFTAUSLÖSERS (KOPFBEREICH) - (GRUNDGESTELL)
Erforderliches Werkzeug:
• Flachrundzange
Deutsch
• Seitenschneider
• Hubeinrichtung (falls benötigt)
• Ein Stück Schnittholz (50 mm x 100 mm, Länge 0,5 m empfohlen)
Schritt 8:
Die Hubeinrichtung zwischen
dem Boden und der Unterseite
des Fußbereichrahmens
lokalisieren .
Boden
Vorgehensweise:
1 . Bett in Wandsteckdose einstecken .
2 . Die Seitengitter am Kopfende auf die maximal erhöhte Position anheben und die Bremsen an einer der Stellen mit
Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
3 . Grundgestellabdeckung am Kopfende durch Hoch- und Herausziehen abnehmen .
4 . Mittlere Grundgestellabdeckung durch Hoch- und Herausziehen abnehmen .
5 . Mit einem Seitenschneider die Kabelbinder durchschneiden, mit denen das Auslöserkabel am Grundgestell befestigt ist .
6 . Mit einer Flachrundzange die Rue-Klemmen von den Lastösenbolzen entfernen, mit denen der Auslöser befestigt ist .
VORSICHT
Die Lastösenbolzen nicht entfernen .
7 . Senkt sich das Bett ab, vollständig herunterfahren, sodass die Liegefläche vom Liegeflächenanschlag des Grundgestells
gestützt wird .
8 . Wenn sich das Bett nicht vollständig herunterfahren lässt: Mit einer Hubeinrichtung und einem Stück Schnittholz
die Spannung von den Lastösenbolzen nehmen . Dazu die Hubeinrichtung und das Stück Schnittholz zwischen die
Unterseite der rechten Liegeflächenseite und den Boden platzieren und gerade so weit nach oben heben, dass das
Liegeflächengewicht vom Grundgestell genommen ist (siehe Abbildung) .
VORSICHT
Vor der Hubbewegung sicherstellen, dass das Stück Schnittholz sich lotrecht zum Boden befindet .
9 . Unter Verwendung der Steuerungen für oben/unten des Bettes auf die Oben- oder Unten-Taste drucken, um die
Spannung von den Lastösenbolzen zu nehmen; dann die Lastösenbolzen entfernen .
10 . Den Kabelschnellanschluss ausstecken und den Auslöser abnehmen .
11 . Zur Montage des neuen Auslösers die Schritte in umgekehrter Reihenfolge wiederholen .
12 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
