Informações sobre actividades de manutenção
REMOÇÃO E SUBSTITUIÇÃO DA CÉLULA DE CARGA (CABECEIRA DA CAMA) - (MACA)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Alicate de bico fino
• Chave de roquete de 3/8 pol .
• Chave tubular de 1/2 pol .
• Chave combinada de 1/2 pol .
Parafuso Screw
Cobertura do fio
Wire Cover
Armação superior Upper Frame
Rue Clip Clip freio
Anilha
Flat Washer
Procedimento: (o procedimento é idêntico para o lado esquerdo e direito)
1 . Ligue a cama à tomada de parede .
2 . Eleve a cama e a cabeceira Fowler para a posição máxima, a plataforma articulada para baixo e pés para cima .
3 . Eleve as grades laterais da cabeceira da cama .

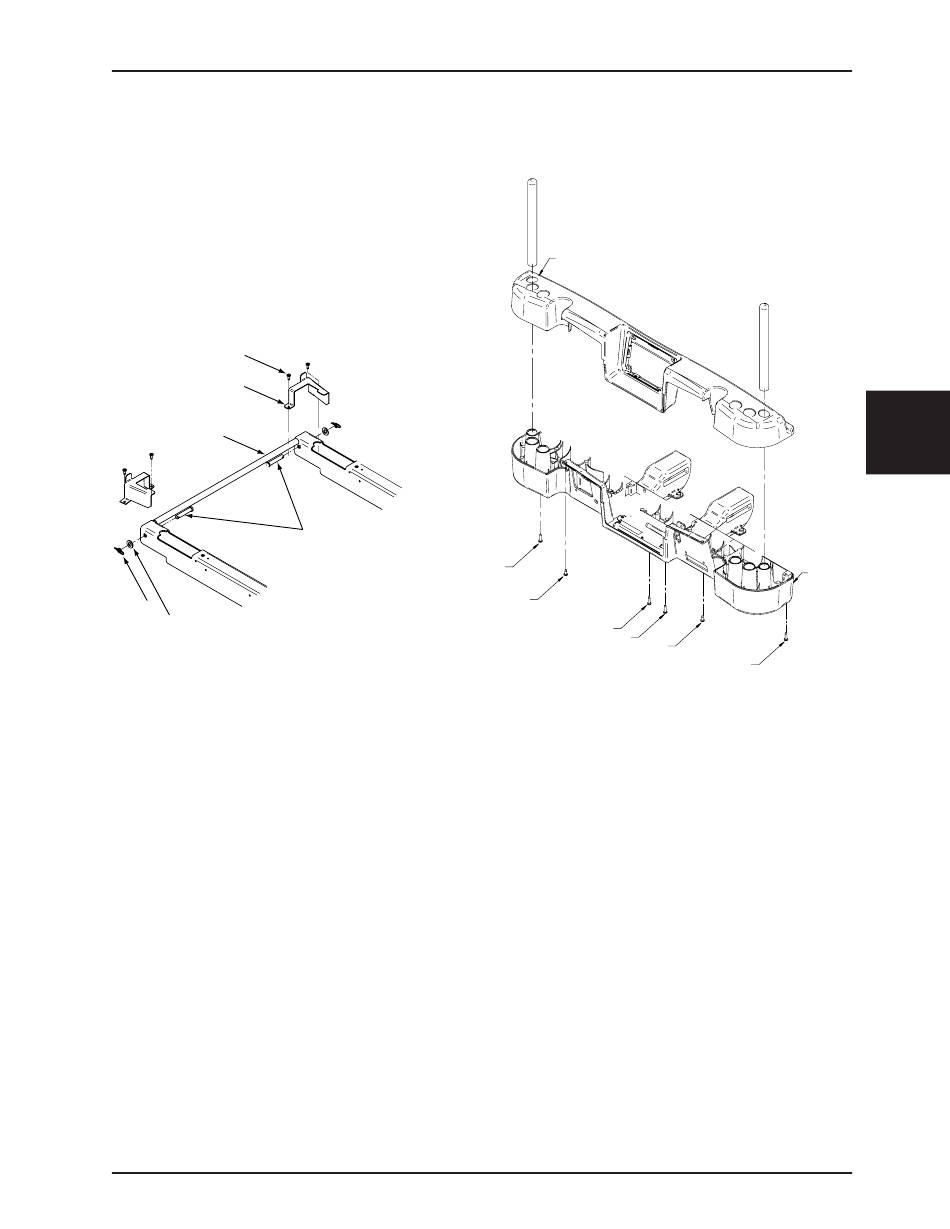

4 . Com uma chave de parafusos Phillips, retire os dois parafusos que fixam a cobertura do fio à armação da cabeceira
(Figura 1) .
5 . Com uma chave de parafusos Phillips, retire os seis parafusos da cobertura da armação da cabeceira, eleve a
cobertura e coloque-a na maca (Figura 2) .
6 . Desaparafuse a conexão da célula de carga e volte a colocar a conexão na direcção da célula .
7 . Com o alicate de bico fino, retire o clip freio e a anilha .
8 . Com uma mão, segure na barra transversal da armação superior para retirar a tensão na maca e pressione o pino
manilha para fora .
9 . Com uma chave de roquete e com a chave tubular de 1/2 pol . e a chave combinada de 1/2 pol ., retire os dois parafusos
que fixam a célula de carga e, de seguida, retire a célula de carga .
10 . Inverta os procedimentos para instalar a nova célula de carga .
PRECAUÇÃO: Certifique-se de que os cabos não são trilhados quando fixa a cobertura da extremidade da cama.
11 . Recalibre a cama (consulte os procedimentos de configuração da cama na
12 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
www.stryker.com
o 2
Pino manilha Clevis Pin
Parafuso
Screw
Figura 1
2151-109-006 REV A
Cobertura da armação da cabeceira
Head Frame Cover
Parafuso
Screw
Parafuso
Screw
Parafuso
Screw
Parafuso
Screw
página 4-17) .
Figura 2
Armação da
Head Frame
cabeceira
Parafuso
Screw
