ABNEHMEN UND AUSTAUSCHEN DER BATTERIE - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
• 5/16-Zoll-Steckschlüssel
• 5/16-Zoll-Kombischlüssel
Batterien
Vorgehensweise:
Hinweis
Die Batterien müssen immer paarweise ausgetauscht werden .
1 . Bett in Wandsteckdose einstecken .
2 . Die Bremsen an einer der Stellen mit Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
3 . Das Bett in die maximal erhöhte Position anheben .
4 . Die Matratzen-Baugruppe abnehmen oder zurückklappen, um den Fußbereich freizulegen .
5 . Mit einem Phillips-Schraubendreher die beiden Schrauben lösen, mit denen die Abdeckung des Elektrobereichs befestigt
ist, und die Abdeckung abnehmen (siehe obige Abbildung 1, Teile A und B) .
Hinweis: Vorsichtig vorgehen, da die Abdeckung groß und schwer ist.
6 . Das Bett aus der Wandsteckdose ausstecken und den Batterieschalter auf „OFF" (AUS) (0) stellen . Die Stromzufuhr
zum Bett müsste nun unterbrochen sein .
7 . Den J12-Anschluss aus der CPU-/Netzplatine ausstecken .
8 . Beide Batterien anheben und aufrecht hinstellen (siehe obige Abbildung 2) .
9 . Mit einem 5/16-Zoll-Steckschlüssel und einem 5/16-Zoll-Kombischlüssel die Bolzen der Drähte von den Batterie-
Ständern entfernen .
10 . Zur Montage neuer Batterien die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Die Seite mit den Daten der neuen Batterien muss bei der Montage nach rechts zeigen und nach der
Montage aufrecht sein.
11 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen, während es an eine Wandsteckdose
angeschlossen ist und während es ausgesteckt ist .
www.stryker.com
Serviceinformationen

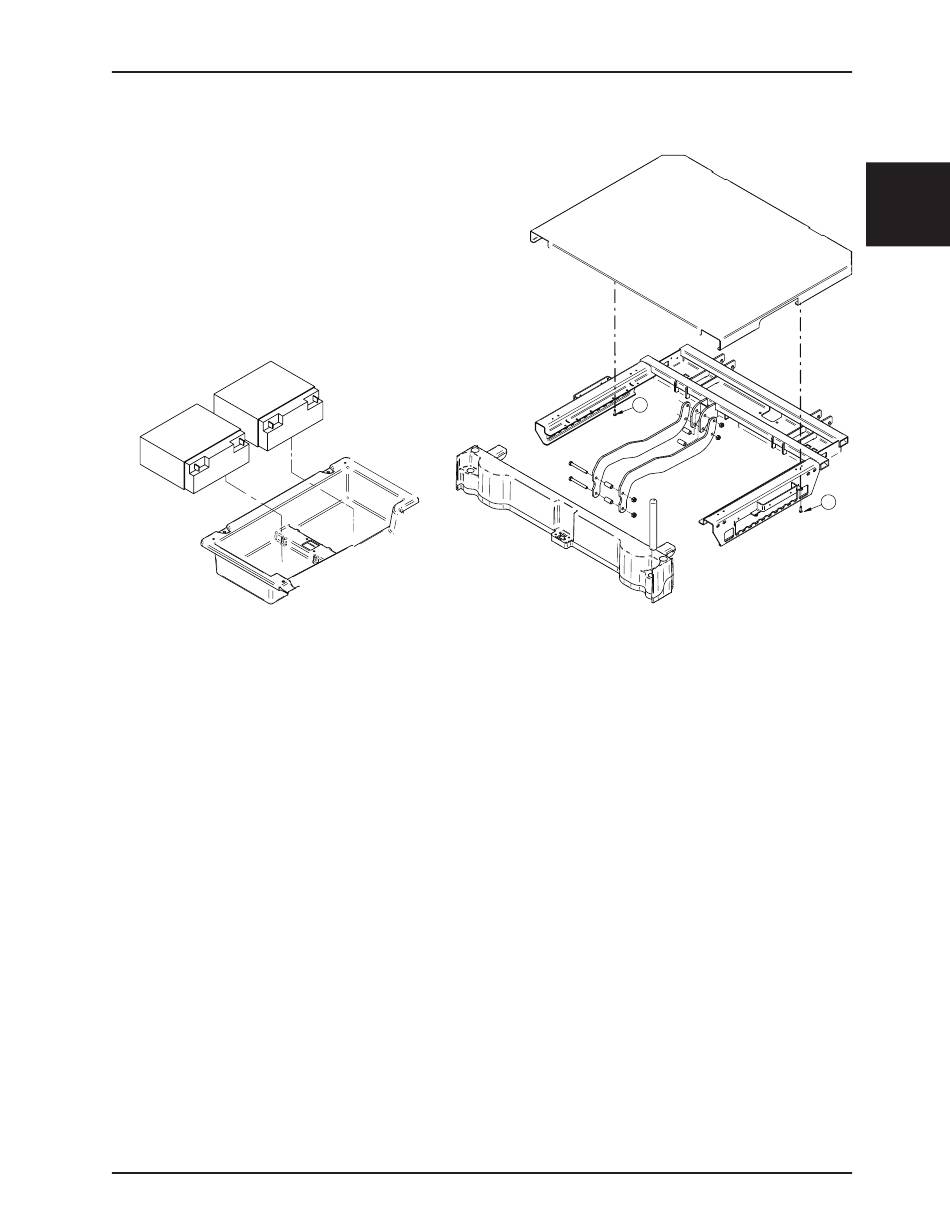

Abbildung 1
