Informações sobre actividades de manutenção
REMOÇÃO E SUBSTITUIÇÃO DO QUADRO DA SELECÇÃO DE FUNÇÃO/LED - (PROTECÇÃO DOS PÉS)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Chave de parafusos Phillips n .
• Chave de parafusos regular pequena
• X-acto
• Sistema de descarga electrostática (ESD)
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Eleve a cama para a posição máxima e nivele .
3 . Desligue a cama e desligue a bateria ("OFF") (0) .
4 . Com uma chave de parafusos regular pequena ou um x-acto, retire a etiqueta da protecção traseira da dos pés .
NOTA: Terá de substituir esta etiqueta: QDF27-2756.
5 . Com uma chave de parafusos Phillips, retire os seis parafusos da parte de cima do painel de comando que a etiqueta
estava a tapar .
6 . Eleve o visor e, com uma chave de parafusos Phillips baixa, retire os três parafusos no fundo .
7 . Retire a armação do visor e desligue os dois cabos do quadro de comando da função e coloque o conjunto do visor
numa bancada para trabalhar .
8 . Com uma chave de parafusos Phillips, retire os quatro parafusos que fixam o quadro da selecção de função/LED .
9 . Desligue o cabo que vai para o quadro da selecção de função/LED .
10 . Inverta os procedimentos para instalar a novo quadro da selecção de função/LED .
11 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
www.stryker.com
o 2
2 baixa
o

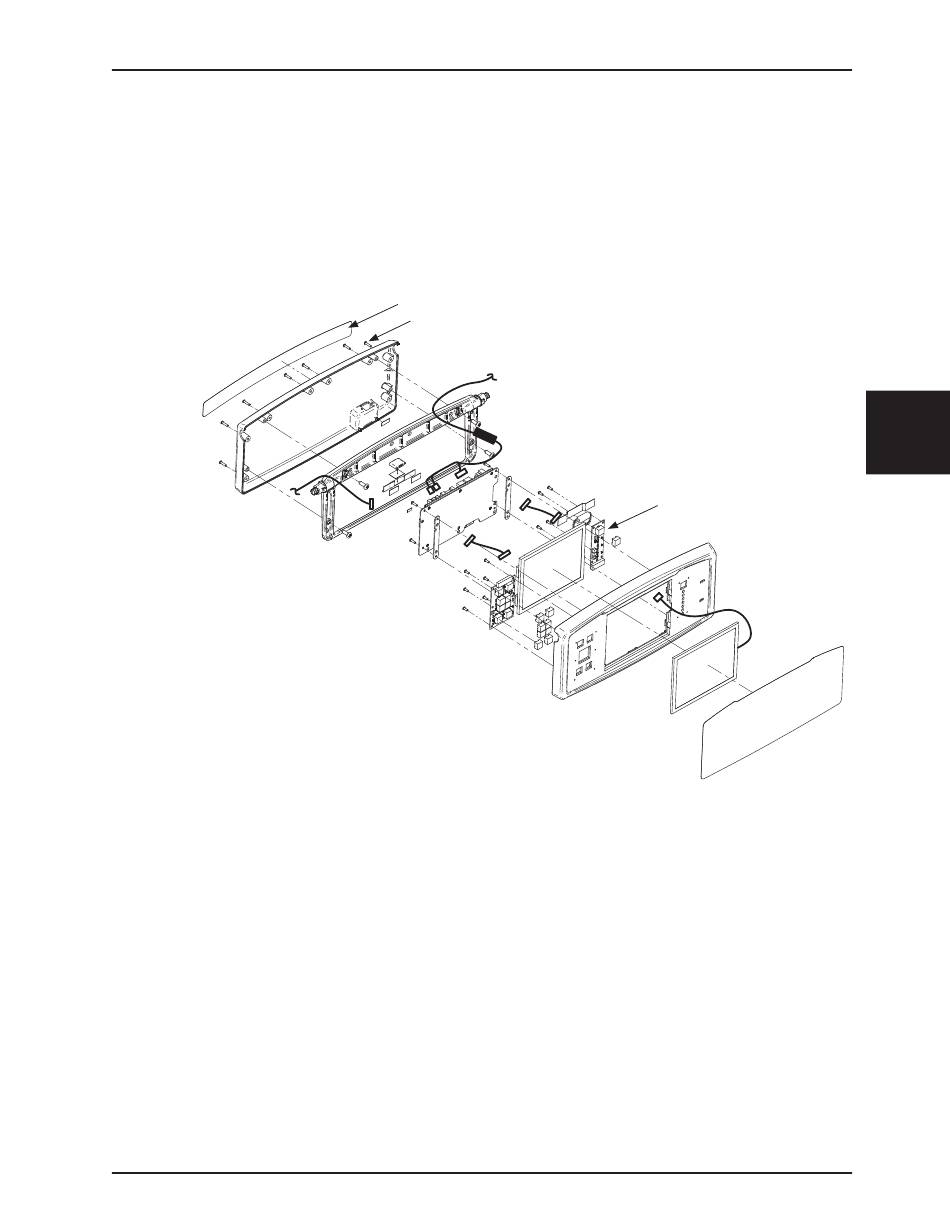

Etiqueta de trás da protecção dos pés traseira
Parafusos
2151-109-006 REV A
Quadro da selecção de função/LED
Voltar ao índice
4-73
