KONFIGURATIONSBILDSCHIRM
(FORTSETZUNG)
B. Full Diagnostic (Vollständige Diagnostik)
Deutsch
1 .
Im Bildschirm „Configuration"
(Konfigurationsbildschirm) die Taste „Full
Diagnostic" (Vollständige Diagnostik) drücken .
Abbildung 26 erscheint .
2 .
Die folgenden Menüpunkte können durch
Drücken der jeweiligen Taste ausgewählt
werden .
a .
BOARDS (PLATINEN) (Abbildung 27a)
Bietet Informationen zu den
Schaltplatinen und zur Softwareversion
des Berührungsbildschirms .
b .
ERROR CODES (FEHLERCODES)
(Abbildung 27b)
Bietet Informationen zu von der
CPU-Platine erkannten Fehlern .
c .
INPUT STATES (EINGABESTATUS) (Abbildung 27c)
Bietet Informationen zum Status aller Schalter und Überbrückungen am Bett .
d .
MOTORS (MOTOREN) (Abbildung 27d)
Bietet Informationen zur Funktion eines Motors, wenn eine Funktionstaste gedrückt wird .
Hinweis: Dazu ist Hilfe erforderlich, um die Tasten am Seitengitter des Kopfteils oder an der Bedienkonsole
am Kopfende zu drücken .
e .
BUTTONS PRESSED (GEDRÜCKTE TASTEN) (Figure 27e)
Bietet Informationen darüber, wann die CPU erkannt hat, dass eine Taste gedrückt wurde .
Hinweis: Dazu ist Hilfe erforderlich, um die Tasten am Seitengitter des Kopfteils oder an der Bedienkonsole
am Kopfende zu drücken .
f .
SIGNAL VALUES (SIGNALWERTE) (Abbildung 27f)
Bietet Informationen zu CPU-Spannungen, Wägezellwerten und Winkelsensorwerten .
Boards Connected
Nurse A.0 A.1
Nurse (SRH) A.1
Nurse (SRL) A.1
Nurse (SRR) A.1
Power board B.37
Room Interface A.1
TouchScreen D.3
Abbildung 27a: Boards Connected
(Platinen)
Motors
Gatch - Reverse
Hilo Foot - Forward
Foot - Forward
Abbildung 27d: Motors
(Motoren)
Zurück zum Inhaltsverzeichnis
2-28
Leitfaden für das Wartungsmenü
Close
Abbildung 27b: Error Codes
(Fehlercodes)
Buttons Pressed
Nurse SRR - Trend
Footboard - Hob
Nurse Head - Leg up
Close
Abbildung 27e: Buttons Pressed
(Gedrückte Tasten)
2151-109-006 REV A

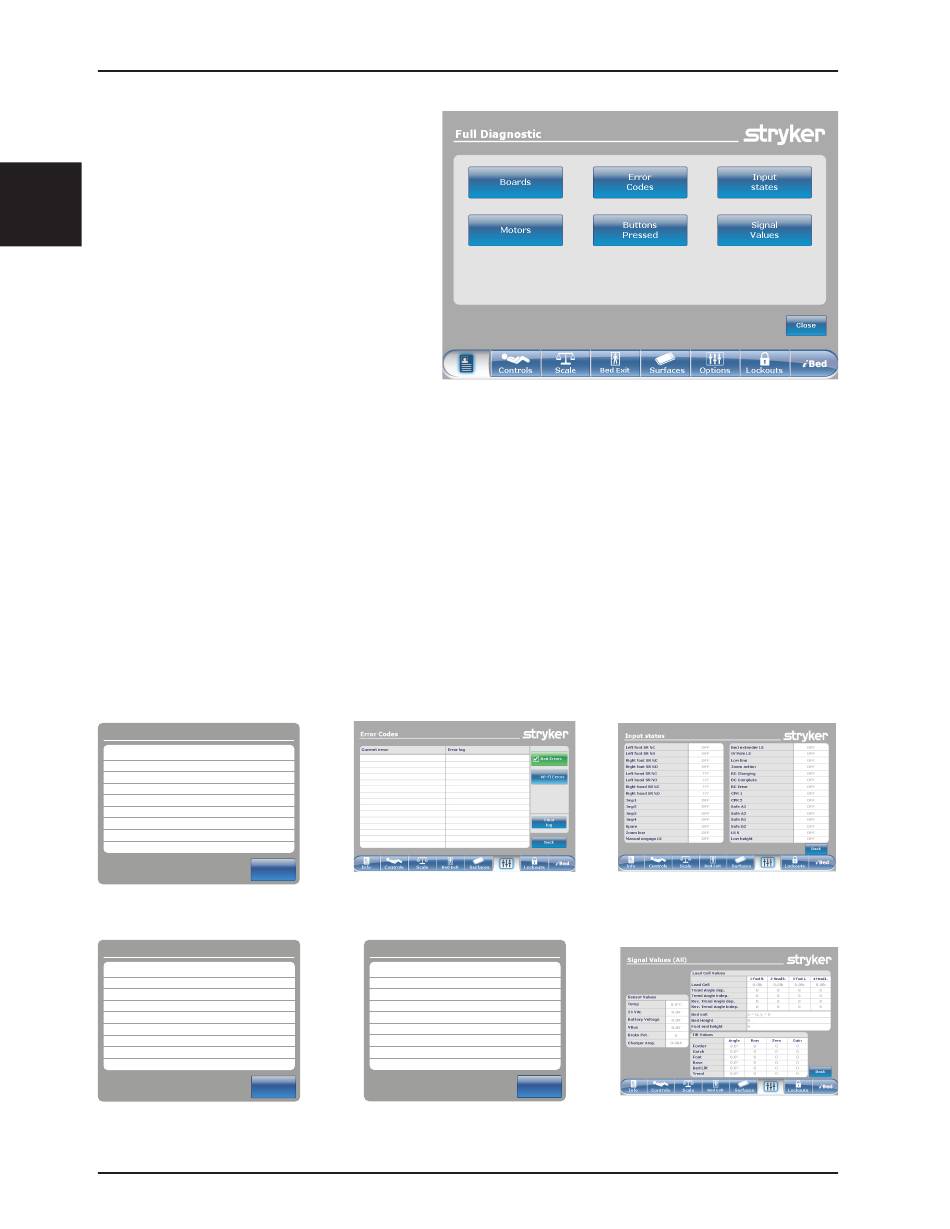

Abbildung 26: Bildschirm Vollständige Diagnostik
Abbildung 27c: Input states
Close
Abbildung 27f: Signal Values
(Eingabestatus)
(Signalwerte)
