ABNEHMEN UND AUSTAUSCHEN DES TREND-WINKELSENSORS - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
Deutsch
• ESE-System
Trend-Winkelsensor
Vorgehensweise:
1 . Das Bett an eine Wandsteckdose anschließen .
2 . Das Bett in die maximal erhöhte Position anheben und das Seitengitter an der rechten Patientenseite anheben .
3 . Von der rechten Patientenseite aus mit einem Phillips-Schraubendreher die beiden Schrauben lösen, mit denen der

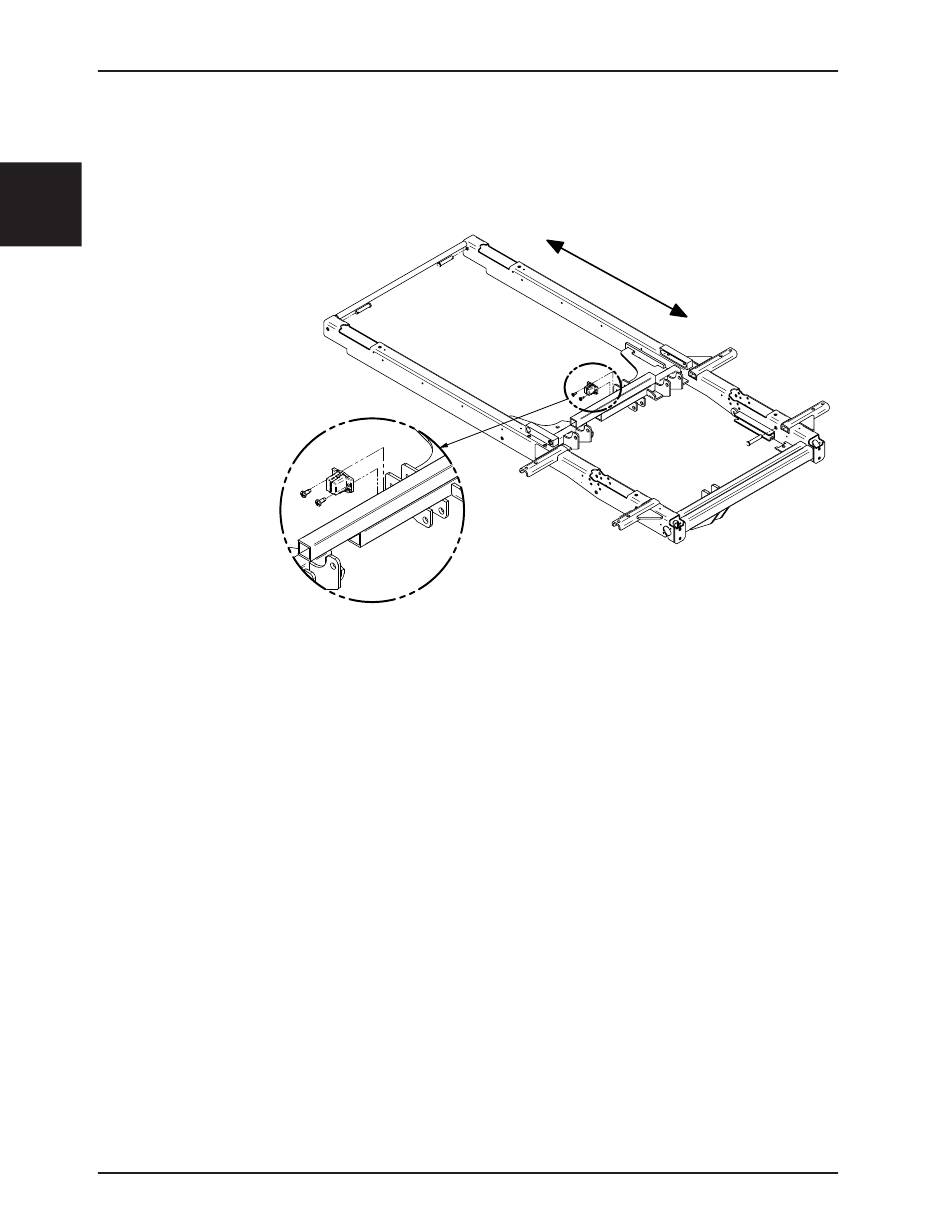

Trend-Winkelsensor am Liegeflächenrahmen befestigt ist (siehe obige Abbildung) .
4 . Der Benutzer muss sich mit einem ESD-System ordnungsgemäß erden .
5 . Die drei Klemmen lösen, mit denen die Platinenabdeckung befestigt ist .
6 . Das Kabel von der Platine abnehmen .
7 . Zur Montage des neuen Trend-Winkelsensors die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Die beiden Schrauben nicht zu fest anziehen.
8 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
9 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
