ABNEHMEN UND AUSTAUSCHEN DER WÄGEZELLE (KOPFENDE) - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
• Flachrundzange
• 3/8-Zoll-Antriebsknarre
• 1/2-Zoll-Stecknuss
• 1/2-Zoll-Kombischlüssel
Schraube Screw
Kabelabdeckung
Wire Cover
Oberer Rahmen Upper Frame
Rue-Klemme
Rue Clip
Flat Washer
Flache
Unterlegscheibe
Vorgehensweise: (Die Vorgehensweise gilt für die linke und die rechte Seite gleichermaßen)
1 . Bett in Wandsteckdose einstecken .
2 . Bett und Fowler-Rückenlehne in die maximal erhöhte Position anheben, mit abgesenkter Fußteilverstellung und
angehobenem Fußbereich .
3 . Die Seitengitter am Kopfende anheben .

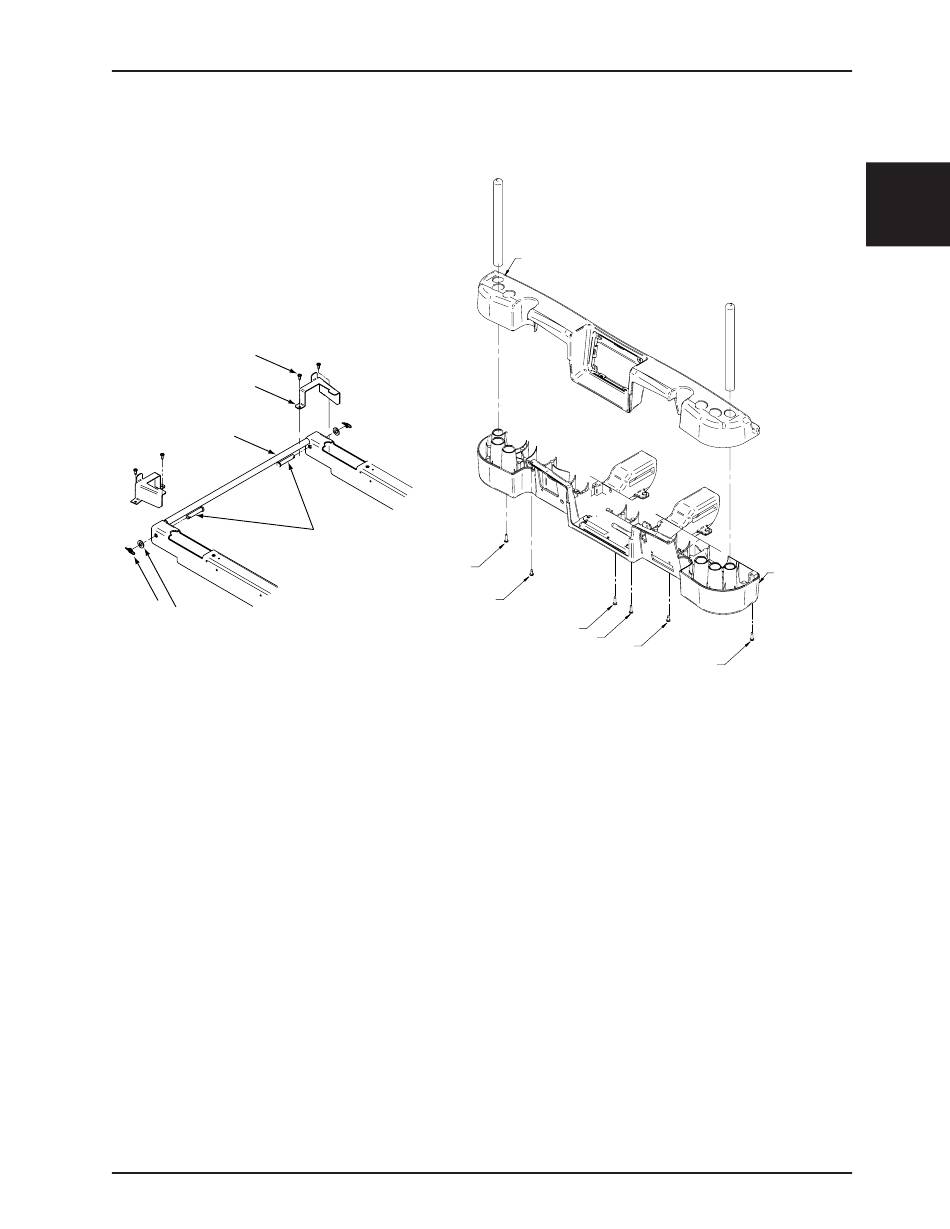

4 . Mit einem Phillips-Schraubendreher die beiden Schrauben, mit denen die Kabelabdeckung am Kopfbereichrahmen
befestigt sind, lösen (Abbildung 1) .
5 . Mit einem Phillips-Schraubendreher die sechs Schrauben von der Abdeckung des Kopfbereichrahmens lösen, die
Abdeckung abheben und auf die Liegefläche legen (Abbildung 2) .
6 . Die Wägezellenverbindung abschrauben und die Verbindung in Richtung Zelle zurückführen .
7 . Mit einer Flachrundzange die Rue-Klemme und Unterlegscheibe entfernen .
8 . Die Querstange am oberen Rahmen mit einer Hand umfassen, um die Spannung von der Liegefläche zu nehmen;
anschließend den Lastösenbolzen herausdrücken .
9 . Mit einer Knarre mit 1/2-Zoll-Stecknuss und einem 1/2-Zoll-Kombischlüssel die beiden Bolzen entfernen, mit denen die
Wägezelle befestigt ist; anschließend die Wägezelle abnehmen .
10 . Zur Montage der neuen Wägezelle die Schritte in umgekehrter Reihenfolge wiederholen .
VORSICHT: Beim Zusammensetzen der Abdeckung des Kopfbereichrahmens sicherstellen, dass die Kabel nicht
eingeklemmt werden.
11 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
12 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
www.stryker.com
Serviceinformationen
Lastösenbolzen Clevis Pin
Schraube
Screw
Abbildung 1
Schraube
Screw
2151-109-006 REV A
Abbildung 2
Abdeckung des Kopfbereichrahmens
Head Frame Cover
Schraube
Screw
Schraube
Screw
Schraube
Screw
Schraube
Screw
seite
Zurück zum Inhaltsverzeichnis
Deutsch
Kopfbereichrahmen
Head Frame
2-17) .
