REMOÇÃO E SUBSTITUIÇÃO DO ACCIONADOR DA ELEVAÇÃO DA CAMA (CABECEIRA) - (BASE)
Ferramentas necessárias:
• Alicate de bico fino
• Alicate diagonal
• Macaco (se necessário)
• Ripa de madeira de 5 cm por 10 cm (50,8 cm recomendado)
Português

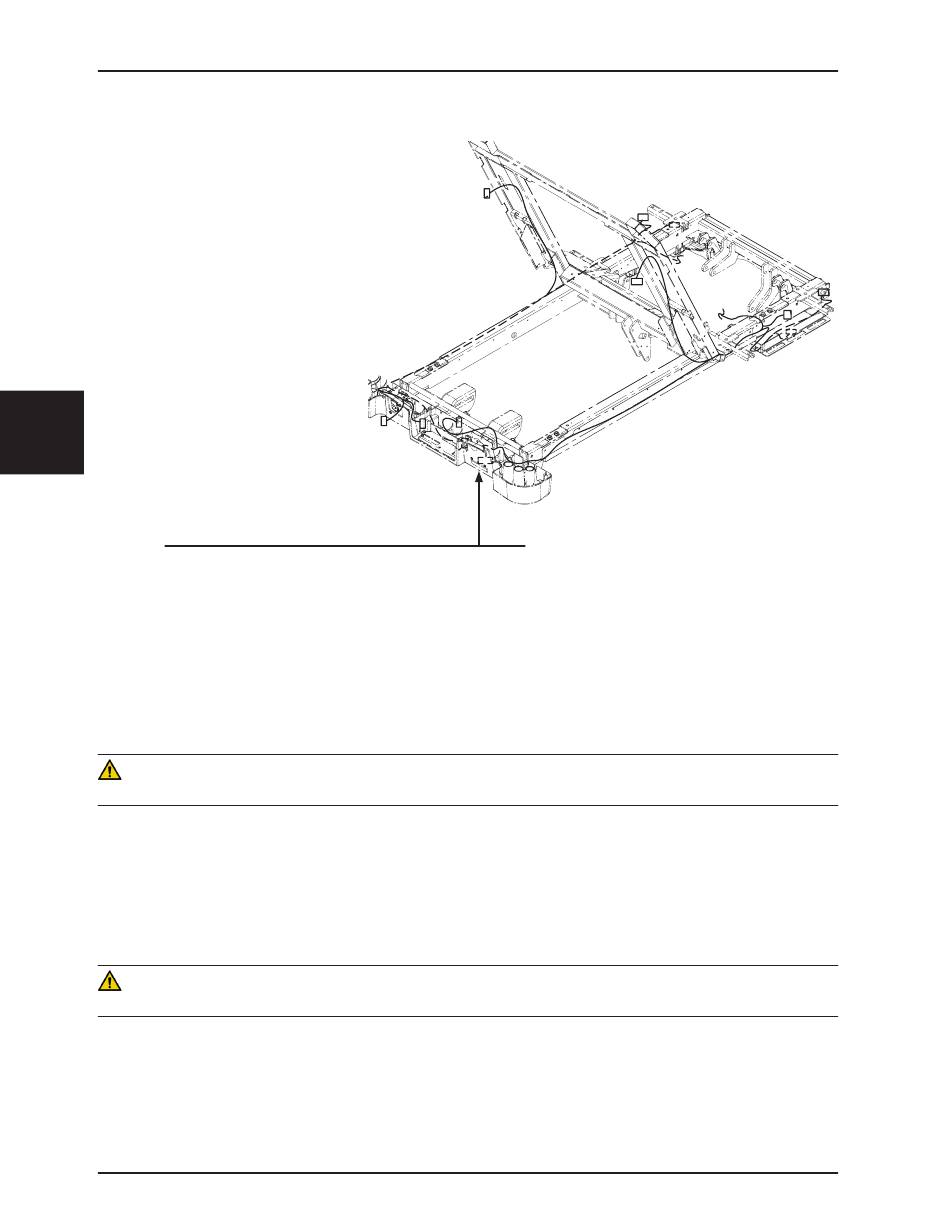

Passo n.
Localize o suporte do macaco
entre o chão e a parte de baixo
da armação dos pés .
Chão
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Eleve as grades laterais da cabeceira para a posição máxima e engate os travões utilizando uma das localizações de
comando do travão ou utilizando o pedal do travão manual .
3 . Retire a cobertura da base da cabeceira da cama puxando para cima e para fora .
4 . Retire a cobertura da base do centro puxando para cima e para fora .
5 . Com um alicate diagonal, corte a braçadeira que fixa o cabo do accionador à armação da base .
6 . Com um alicate de bico fino, retire os clips freio dos pinos manilha que fixam o accionador .
PRECAUÇÃO
Não retire os pinos manilha .
7 . Se a cama descer, baixe-a totalmente para baixo de modo a que a maca seja suportada pela paragem da maca de
base .
8 . Se a cama não descer até ao fim: utilizando um macaco e a ripa de madeira de 5 cm por 10 cm, retire a tensão dos
pinos manilha do accionador colocando o macaco e a ripa de madeira de 5 cm por 10 cm entre o fundo do lado direito
da maca e o chão e eleve o macaco para cima o suficiente para retirar o peso da maca da armação da base (imagem
de referência) .
PRECAUÇÃO
Certifique-se de que, antes da utilização do macaco, a ripa de madeira de 5 cm por 10 cm está perpendicular ao chão .
9 . Utilizando os comandos cima/baixo da cama, toque no botão up (cima) ou down (baixo) para eliminar tensão nos pinos
manilha e retire os pinos manilha .
10 . Desligue a conexão rápida do cabo e retire o accionador .
11 . Inverta os passos para instalar o novo accionador .
12 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
