ABNEHMEN UND AUSTAUSCHEN DES FOWLER-RÜCKENLEHNEN-WINKELSENSORS - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Kurzer Phillips-Schraubendreher Nr . 2
Deutsch
• ESE-System
Vorgehensweise:
1 . Bett in Wandsteckdose einstecken .
2 . Die Bremsen an einer der Stellen mit Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
3 . Das Bett in die maximal erhöhte Position anheben und die Seitengitter an der linken Patientenseite (Kopf- und Fußende)
anheben .
4 . Wenn der Fowler-Rückenlehnenmotor läuft, die Fowler-Rückenlehne auf ca . 20 Grad anheben . Wenn der Fowler-
Rückenlehnenmotor nicht läuft, das Bett in Schritt Eins des Kalibrierungsmodus bringen, wie auf
Die Fowler-Rückenlehne auf ca . 20 Grad anheben .
5 . Von der linken Bettseite aus mit einem kurzen Phillips-Schraubendreher die beiden Schrauben lösen, mit denen der
Fowler-Rückenlehnen-Winkelsensor an der Unterseite des Fowler-Rückenlehnenrahmens befestigt ist .
6 . Der Benutzer muss sich mit einem ESD-System ordnungsgemäß erden .
7 . Die drei Klemmen lösen, mit denen die Platinenabdeckung befestigt ist .
8 . Das Kabel von der Platine abnehmen .
9 . Zur Montage des neuen Fowler-Rückenlehnen-Winkelsensors die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Die beiden Schrauben nicht zu fest anziehen.
10 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
11 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-78
Serviceinformationen

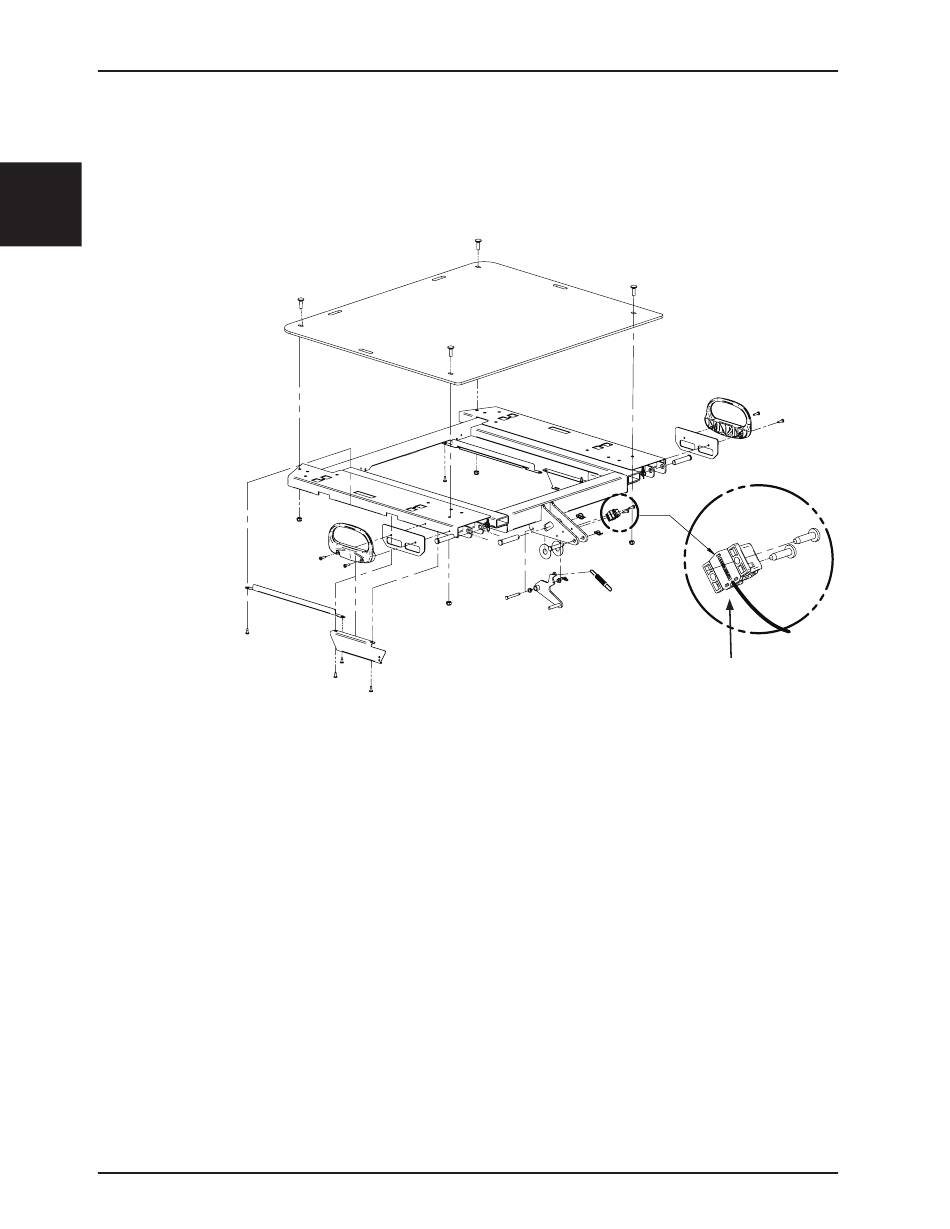

Elektrische Abdeckung
2151-109-006 REV A
Fowler-Rückenlehnen-Winkelsensor
seite 2-17 dargestellt .
seite 2-17) .
