DE REM-/NEUTRAAL-/AANDRIJVING-POTENTIOMETER VERWIJDEREN EN VERVANGEN – QDF27-2024
Benodigd gereedschap:
• Diagonaaltang
Nederlands
Procedure:
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Breng het bed en de linker (uitgaande van de patiënt) onrusthekken helemaal omhoog .
3 . Verwijder de centrale ondersteldekplaten (voeteneinde, midden, hoofdeinde) .
4 . Verwijder de linker (uitgaande van de patiënt) dekplaat van het onderstelframe .

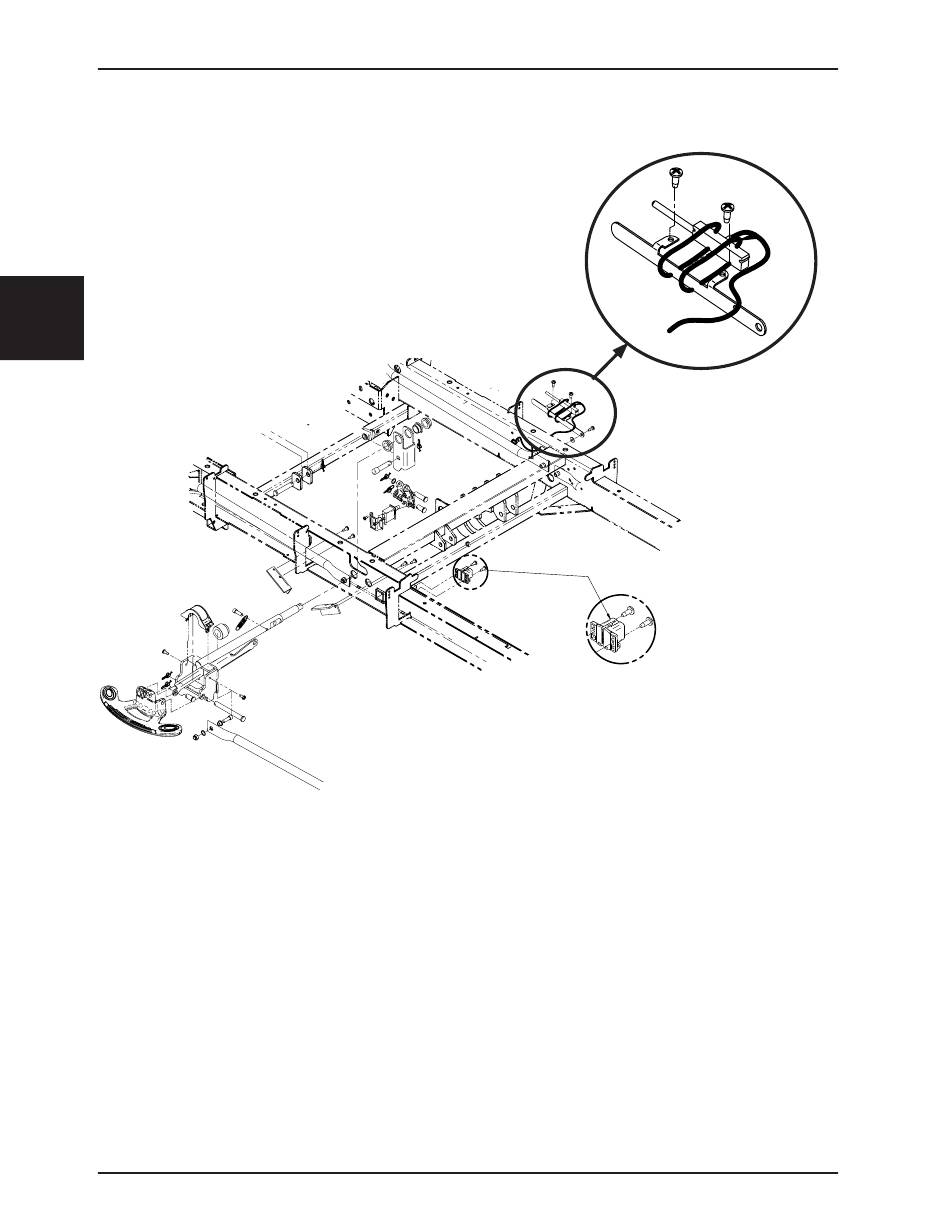

5 . Knip de twee draadbanden door waarmee de potentiometer vastzit aan de potentiometerbeugel vastzit; knip daarna de
twee draadbanden door waarmee de potentiometerdraden aan het frame vastzitten .
6 . Verwijder de elektrische tape waarmee de snelkoppeling bij elkaar wordt gehouden .
7 . Installeer de nieuwe potentiometer door bovenstaande procedures in omgekeerde volgorde uit te voeren .
OPMERKING: Zorg ervoor dat de nieuwe draadbanden weer op dezelfde plaats worden aangebracht.
8 . IJk het bed opnieuw (zie de procedures voor het ijken van het bed op
9 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
Terugkeren naar de inhoudsopgave
3-76
Service-informatie
2151-109-006 REV A
pagina 3-17) .
