HET AANRAAKSCHERM VERWIJDEREN EN VERVANGEN – (BEDIENINGSPANEEL VOETENEINDE)
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier nr . 2
• Korte Phillips-kruiskopschroevendraaier nr . 2
• Kleine gewone schroevendraaier
• Mes
• Aardingssysteem voor
elektrostatische
ontlading
Nederlands
(ESD-systeem)
Procedure:
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Breng het bed helemaal omhoog en zet het horizontaal .
3 . Verwijder de netsnoerstekker van het bed uit het wandstopcontact en schakel de accu UIT (0) .
4 . Gebruik een kleine gewone schroevendraaier of een mes om het label van de achterkant van
het voetbord te verwijderen .
OPMERKING: U dient dit label te vervangen: QDF27-2756.
5 . Gebruik een Phillips-kruiskopschroevendraaier om de zes schroeven te verwijderen uit de bovenkant van het
bedieningspaneel dat door het label werd afgedekt .
6 . Breng het display omhoog en gebruik een korte Phillips-kruiskopschroevendraaier om de drie schroeven aan de
onderkant te verwijderen .
7 . Verwijder de displaybehuizing en koppel de twee kabels los van de functiebedieningsplaat; leg de display-assemblage
op een werktafel om eraan te kunnen werken .
8 . Gebruik een Phillips-kruiskopschroevendraaier om de vier schroeven te verwijderen waarmee het display aan de
displaybehuizing vastzit .
9 . Koppel de lintkabel los die naar het aanraakscherm loopt door de zwarte vergrendellip naar buiten te trekken en daarna
de lintkabel naar buiten te trekken .
10 . Koppel de drie kabels die naar het display lopen los, noteer daarbij hun locatie en oriëntatie .
11 . Werk voorzichtig rond de steunbeugel van het display, daarbij gelijkmatig naar boven trekkend; verwijder daarna het
scherm .
12 . Gebruik een kleine gewone schroevendraaier of een mes om het label van de voeteneindebediening te verwijderen .
OPMERKING: U dient de volgende labels te vervangen:
* Without (zonder) iBed Awareness (Functie-informatie) – QDF27-2188-ENG;
* With (met) iBed Awareness (Functie-informatie) – QDF27-2188-ENG
13 . Druk het aanraakscherm vanaf de achterkant van de displaybehuizing naar buiten en verwijder het .
14 . Installeer het nieuwe aanraakscherm door de procedures in omgekeerde volgorde uit te voeren .
15 . IJk het bed opnieuw (zie de procedures voor het ijken van het aanraakscherm op
16 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
Terugkeren naar de inhoudsopgave
3-74
Service-informatie

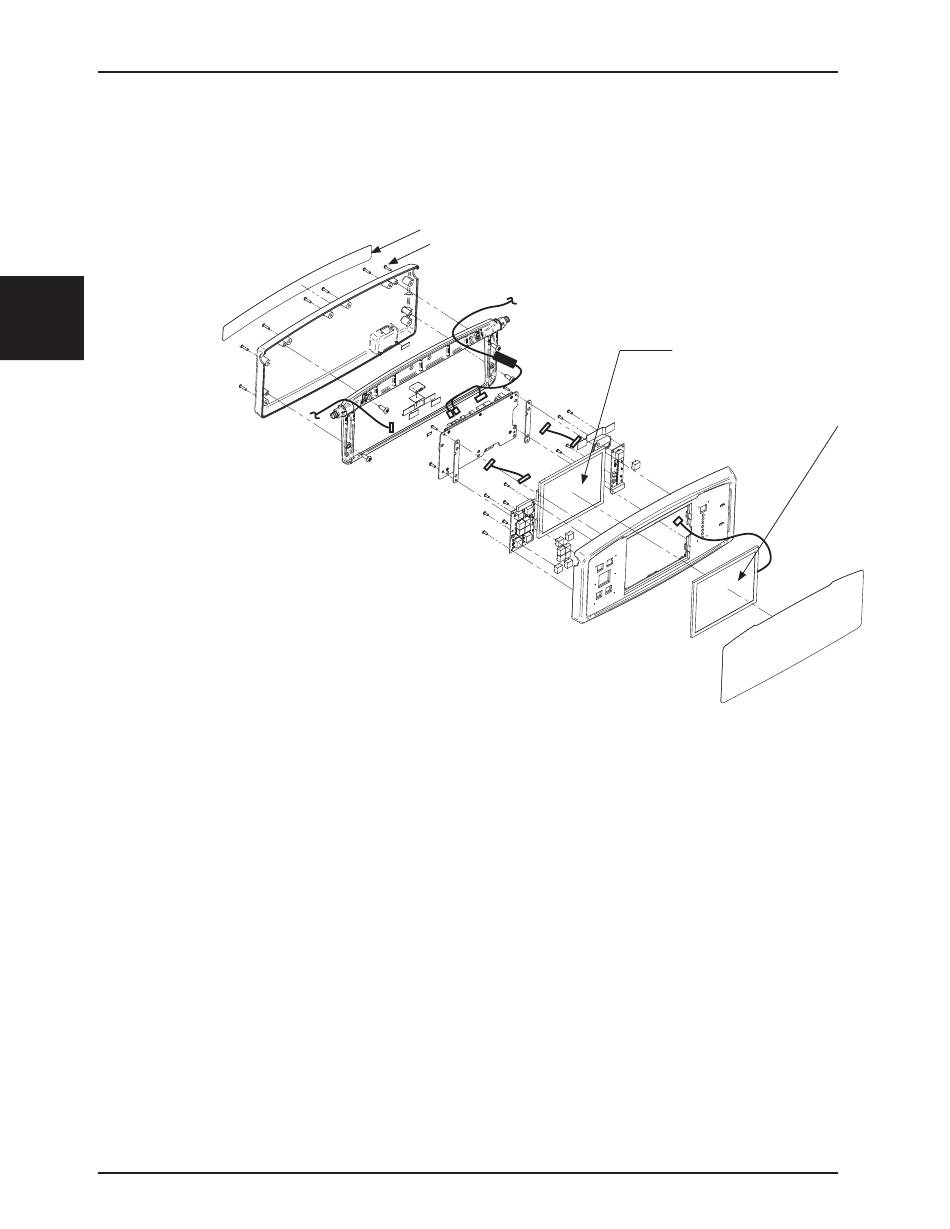

Label aan de achterkant van het voetbord
Schroeven
2151-109-006 REV A
Display
Aanraakscherm
pagina 3-29) .
