ACTUATOR BEDLIFT (HOOFDEINDE) VERWIJDEREN EN VERVANGEN – (ONDERSTEL)
Benodigd gereedschap:
• Puntbektang
• Diagonaaltang
• Krik (indien nodig)
• Balk van +/- 5 cm x 10 cm (50,8 cm aanbevolen)
Nederlands

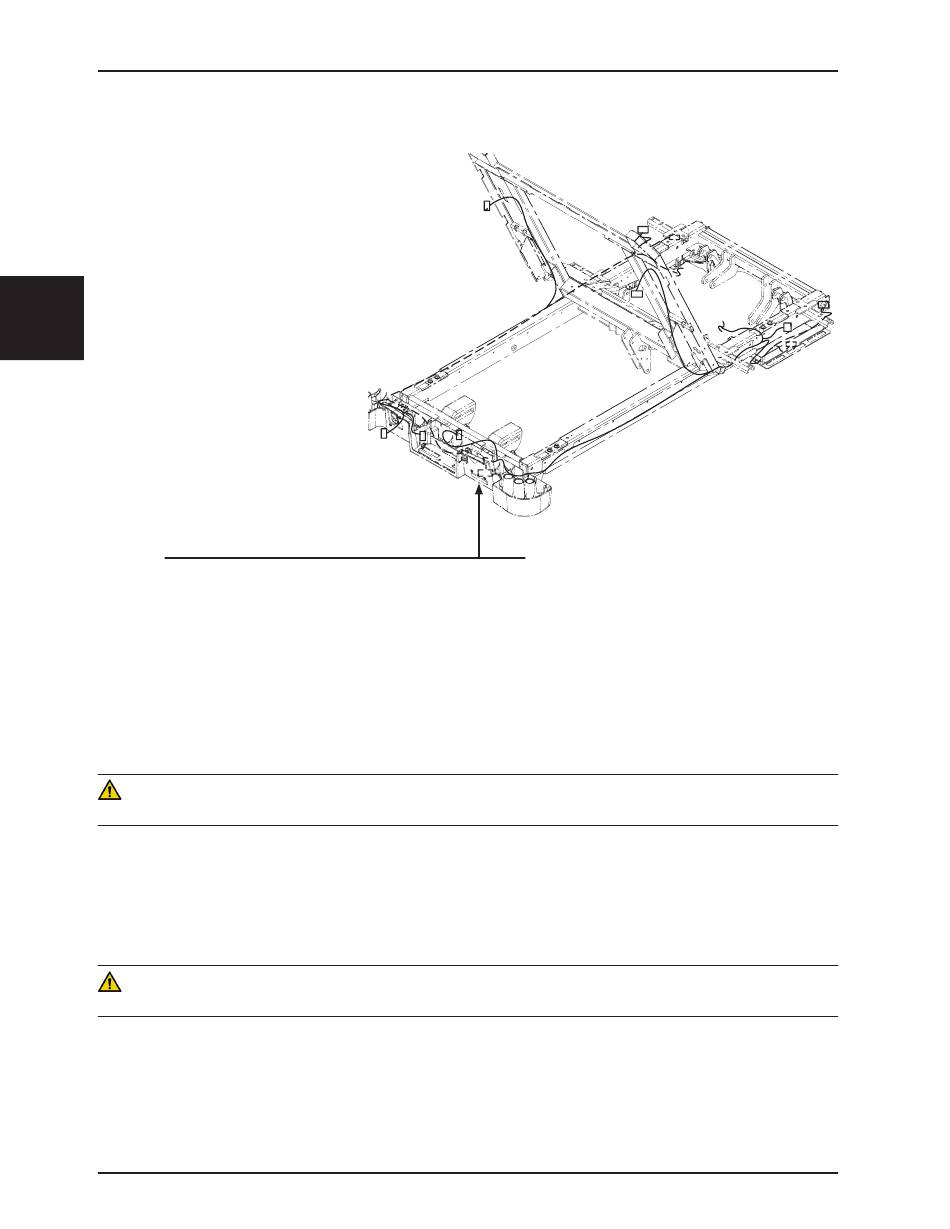

Stap 8:
Plaats de krik tussen de vloer en
de onderkant van het voetframe .
Vloer
Procedure:
1 .
Steek de stekker van het bed in een wandcontactdoos .
2 .
Zet de onrusthekken aan het hoofdeinde helemaal omhoog en zet de remmen in werking met een van de
rembedieningslocaties of de handrempedaal .
3 .
Verwijder de ondersteldekplaat van het hoofdeinde door de dekplaat omhoog en naar buiten te trekken .
4 .
Verwijder de centrale ondersteldekplaat door de dekplaat omhoog en naar buiten te trekken .
5 .
Gebruik een diagonaaltang om de aantrekband door te knippen waarmee de actuatorkabel aan het onderstelframe vastzit .
6 .
Gebruik een puntbektang om de Rue-klemmen te verwijderen van de trekhaakpennen waarmee de actuator vastzit .
LET OP
Verwijder de trekhaakpennen niet .
7 .
Als het bed zakt, laat het dan helemaal omlaag zakken tot het op het onderstel rust .
8 .
Als het bed niet helemaal naar beneden zakt: neem met een krik en een balk van +/- 5 cm x 10 cm het gewicht van
de acturatortrekpennen af door de krik en de balk van +/- 5 cm x 10 cm tussen de bodem van de rechterkant van het
bed en de vloer te zetten en het bed net genoeg op te krikken om het gewicht van het bed van het onderstelframe af
te nemen (zie afbeelding) .
LET OP
Zorg ervoor dat de balk van +/- 5 cm x 10 cm loodrecht op de vloer staat voordat het bed wordt opgekrikt .
9 .
Tik op de omhoog- en omlaag-toetsen van het bed tot het gewicht van de trekhaakpennen af is en verwijder de
trekhaakpennen .
10 . Maak de snelkoppeling van de kabel los en verwijder de actuator .
11 . Installeer de nieuwe actuator door de stappen in omgekeerde volgorde uit te voeren .
12 . Test alle functies van het bed voordat het weer in gebruik wordt genomen .
Terugkeren naar de inhoudsopgave
3-62
Service-informatie
2151-109-006 REV A
www.stryker.com
