REMOÇÃO E SUBSTITUIÇÃO DO ACCIONADOR DA CABECEIRA FOWLER - (MACA)
Ferramentas necessárias:
• Alicate diagonal
• Chave de parafusos regular
• Chave de parafusos Phillips n .
• Chave combinada de 3/8 pol .
• Alicate de bico fino
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Eleve a cama para a posição máxima .
3 . Eleve as grades laterais da cabeceira para a posição máxima e engate os travões utilizando uma das localizações de
comando do travão ou utilizando o pedal do travão manual .
4 . A trabalhar no lado direito da cama, carregue no pedal para reanimação cardiopulmonar para baixar a cabeceira Fowler
Português
até à posição mais baixa .
5 . Eleve a plataforma articulada para a posição máxima .
6 . Retire os três capuzes de base do centro (cabeceira, centro, pés) e, de seguida, retire o capuz de base direito .
7 . Com o alicate de bico fino, retire os dois clips freio dos pinos manilha segurando o accionador .
8 . Com o alicate diagonal, corte as braçadeiras que fixam o cabo de reanimação cardiopulmonar ao accionador e à
armação da maca . Corte também as braçadeiras que fixam o cabo do accionador ao arnês do fio .
9 . Desligue o accionador da conexão rápida .
10 . Segurando o accionador com uma mão, retire os pinos manilha do accionador e, cuidadosamente, baixe o accionador .
11 . Com uma chave de parafusos Phillips e uma chave combinada de 3/8 pol ., retire o parafuso de retenção do cabo de
reanimação cardiopulmonar do pedal direito para reanimação cardiopulmonar .
12 . Com uma chave de parafusos regular, solte o retentor do cabo de reanimação no accionador o suficiente para se mover .
13 . Deslize o bloqueio do retentor do cabo cinzento na direcção do retentor do cabo de reanimação cardiopulmonar e solte
o cabo de reanimação cardiopulmonar do activador de libertação do accionador vermelho .
14 . Retire o accionador .
15 . Inverta estes passos para reinstalar .

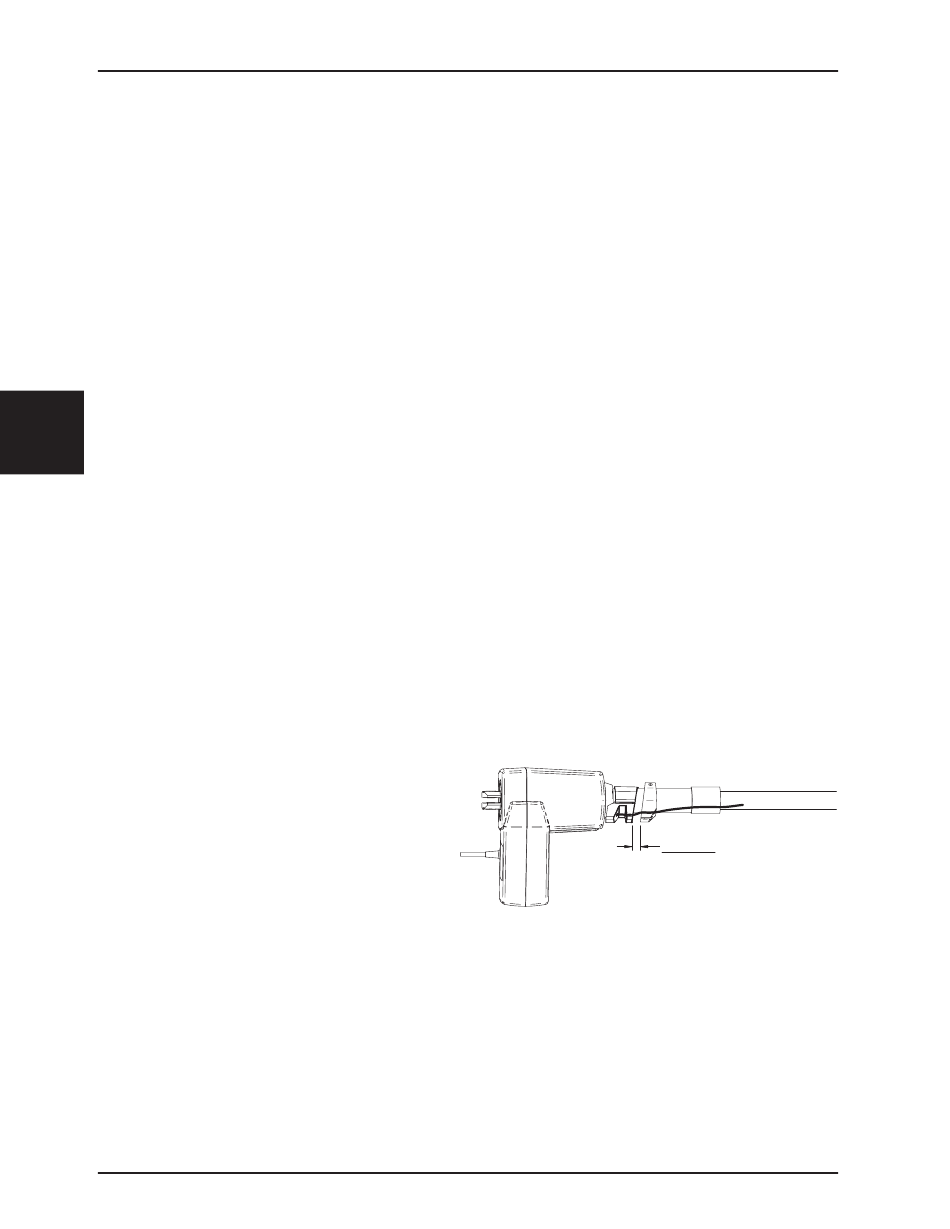

16 . Ao reajustar o conjunto de bloqueio de retenção
do cabo, ajuste-o para 1,00 +/- 0,06, conforme
mostrado na Figura à (direita) . Quando o accionador
volta ao lugar, utilize o alicate de bico fino para
fixar de novo a mola ao centro do pino manilha .
17 . Teste toda a funcionalidade da cama antes de
colocar a cama de novo em serviço .
