HET HOOFDEINDE-COMMUNICATIEBORD VERWIJDEREN EN VERVANGEN – (BED)
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier nr . 2
• Aardingssysteem voor elektrostatische
ontlading (ESD-systeem)
Procedure:
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Breng het bed helemaal omhoog .
3 . Verwijder het bord van het hoofdeinde en eventuele accessoires aan het hoofdeinde .

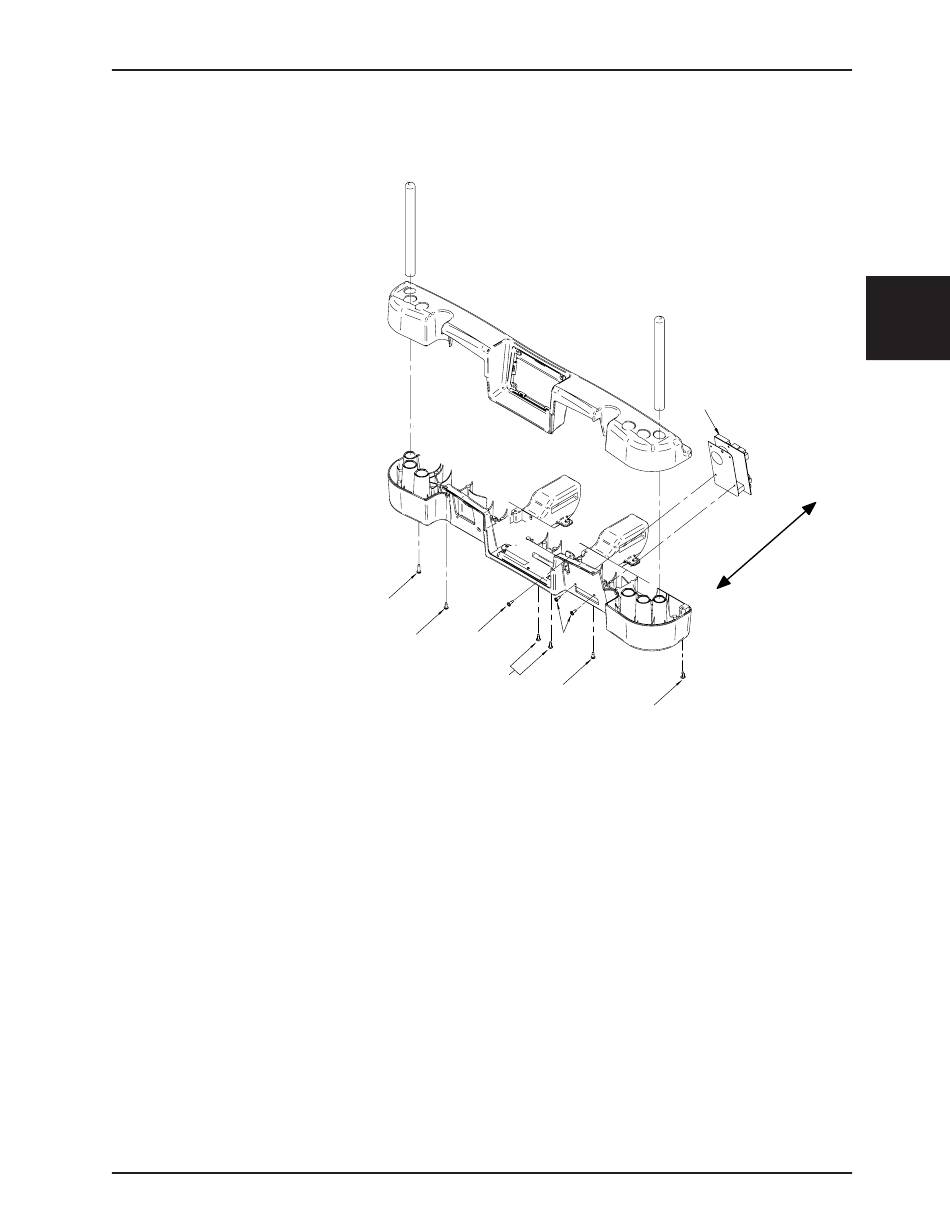

4 . Gebruik een Phillips-kruiskopschroevendraaier om de zes schroeven te verwijderen waarmee de dekplaat aan het
hoofdeinde van het frame vastzit (zie bovenstaande afbeelding) .
5 . Gebruik een Phillips-kruiskopschroevendraaier om de drie schroeven te verwijderen waarmee het hoofdeinde-bord aan
het frame van het hoofdeinde vastzit (zie bovenstaande afbeelding) .
6 . Gebruik een ESD-systeem en koppel de zevenkabels los (noteer hun locatie, zijn niet allemaal gelabeld) . Vergelijk het
oude bord met het nieuwe bord en zet alle dip-switches van het nieuwe bord in dezelfde stand als die op het oude bord .
Controleer of er schakelingen moeten worden verplaatst .
7 . Installeer het nieuwe hoofdeinde-communicatiebord door de procedures in omgekeerde volgorde uit te voeren .
8 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
www.stryker.com
Service-informatie
Screw
Schroef
Screw
Screw Schroef
Schroef
Screws
Schroeven
Schroef
2151-109-006 REV A
Headwall Board
Hoofdeindebord
Head
Hoofd
Screws
Schroeven
Screw
Screw
Schroef
Terugkeren naar de inhoudsopgave
Nederlands
Foot
Voet
