DE LAADCEL (HOOFDEINDE) VERWIJDEREN EN VERVANGEN – (BED)
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier nr . 2
• Puntbektang
• 3/8 inch ratelschroevendraaier
• 1/2 inch dopsleutel
• 1/2 inch combinatietang
Schroef Screw
Draadafdekking
Wire Cover
Bovendeel frame Upper Frame
Rue Clip Rue-klem
Platte
Flat Washer
sluitring
Procedure: (de procedure is voor de linkerkant en de rechterkant hetzelfde)
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Breng het bed en de Fowler-rugsteun zo ver mogelijk omhoog, de knieknik naar beneden en het voeteneinde omhoog .
3 . Doe het hoofdeinde en de onrusthekken omhoog .
4 . Gebruik een Phillips-kruiskopschroevendraaier om de twee schroeven te verwijderen waarmee de draadafdekking aan
het frame van het hoofdeinde vastzit (afbeelding 1) .
5 . Gebruik een Phillips-kruiskopschroevendraaier om de zes schroeven uit de framedekplaat van het hoofdeinde te
verwijderen, til de dekplaat op en leg die op het bed (afbeelding 2) .
6 . Schroef de verbinding van de laadcel los en voer de kabel terug naar de laadcel .
7 . Gebruik een puntbektang om de Rue-klem en de platte sluitring te verwijderen .
8 . Pak de bovenste kruisbalk van het frame met een hand vast om het gewicht van het bed af te nemen, en druk daarna
de trekhaakpen naar buiten .
9 . Gebruik een 1/2 inch rateldopsleutel en een 1/2 inch combinatietang om de twee bouten te verwijderen waarmee de
laadcel vastzit, en verwijder vervolgens de laadcel .
10 . Installeer de nieuwe laadcel door de procedures in omgekeerde volgorde uit te voeren .
LET OP: Zorg ervoor dat er geen kabels klem komen te zitten wanneer de framedekplaat van het hoofdeinde weer
wordt vastgezet.
11 . IJk het bed opnieuw (zie de procedures voor het ijken van het bed op
12 . Test alle functies van het bed voordat het weer in gebruik wordt genomen .
www.stryker.com
Service-informatie
Trekhaakpen Clevis Pin
Schroef
Screw

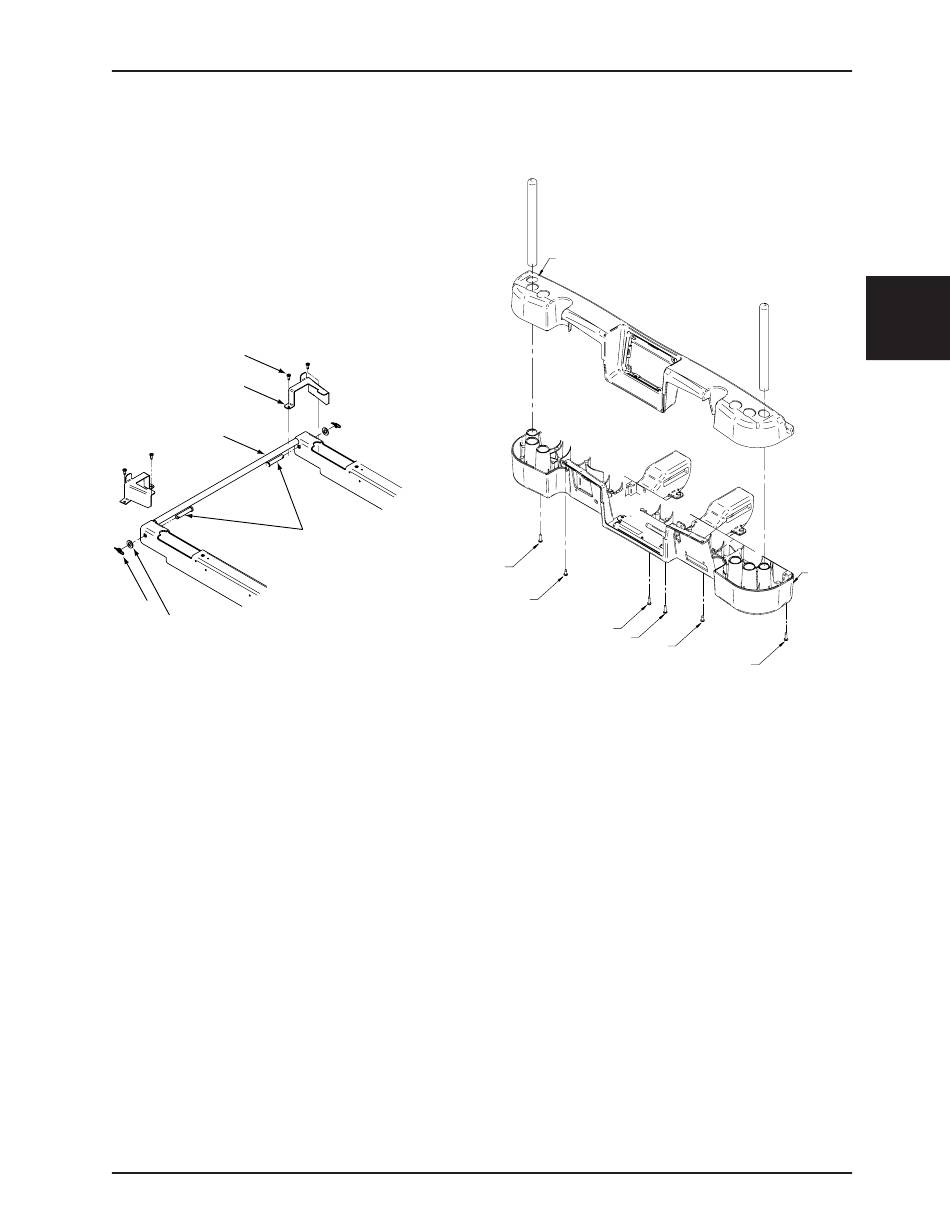

Afbeelding 1
