Stryker InTouch FL27 Wartungshandbuch Seite 380

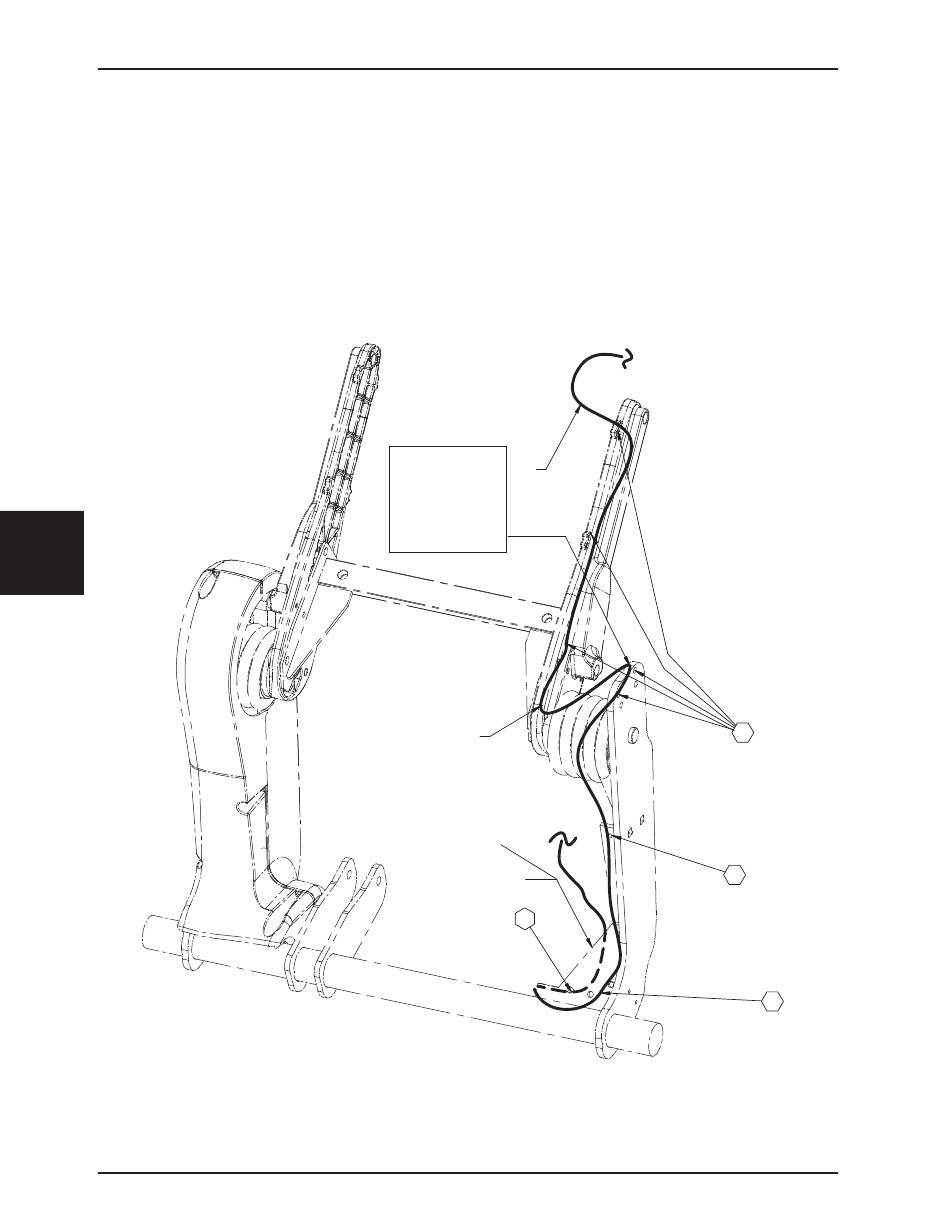

Note
To avoid any risk of pinching when assembling these cables:
• the bed must be in high position
• the Gatch must be at 15 degrees
• the Foot Litter must be at 45 degrees
Hinweis
Zur Vermeidung einer Einklemmung bei der Befestigung dieser Kabel:
• muss sich das Bett in erhöhter Position befinden
• muss die Fußteilverstellung auf 15 Grad angehoben sein
• muss die Liegefläche im Fußbereich auf 45 Grad angehoben sein
Parts
Ersatzteile
Onderdelen
Peças
Return To Table of Contents
5-16
27-2687
Opmerking
Om risico op afklemmen bij het monteren van deze kabels vermijden:
• het bed moet op de hoogste stand staan
• de knieknik moet op 15 graden staan
• het voeteneinde van het bed moet op 45 graden staan
Nota
Para evitar qualquer risco de trilhamento ao montar estes cabos:
• a cama deve estar na posição alta
• a plataforma articulada deve estar a 15 graus
• a maca dos pés deve estar a 45 graus
LEAVE 2" LOOP #8
5,08-CM-SCHLAUFE
BELASSEN
LAAT EEN LUS VAN
5,08 CM ZITTEN
DEIXE UM ESPAÇO DE
5,08 CM
#5
A'
#7
12
3
2151-109-006 REV A
Rev B
B'
3
3
3
