SCHERM "CONFIGURATION"
(CONFIGURATIE) (VERVOLG)
B. Full Diagnostic (Volledige diagnostiek)
1 . Druk in het scherm "Configuration"
(Configuratie) op de toets "Full Diagnostic"
(Volledige diagnostiek) . Afbeelding 26
verschijnt .
Nederlands
2 . Onderstaande menu-items kunnen worden
geselecteerd door op de bijbehorende
toetsen te drukken .
a . BOARDS (Printplaten) (afbeelding 27a)
Verschaft informatie over de
schakelkaarten en de softwareversie
van de aanraakschermen .
b . ERROR CODES (Foutcodes)
(afbeelding 27b)
Verschaft informatie over fouten die
door de printplaat zijn ontdekt .
c . INPUT STATES (Inputstatus) (afbeelding 27c)
Verschaft informatie over de status van alle schakelaars en schakelingen op het bed .
d . MOTORS (Motoren) (afbeelding 27d)
Verschaft informatie over wat een motor doet wanneer een functietoets wordt ingedrukt .
Opmerking: Hierbij is hulp nodig voor het indrukken van de toetsen op het bedieningspaneel van de
onrusthekken of aan het hoofdeinde .
e . BUTTONS PRESSED (Ingedrukte toetsen) (afbeelding 27e)
Verschaft informatie over wanneer de CPU waargenomen heeft wanneer een toets ingedrukt is .
Opmerking: Hierbij is hulp nodig voor het indrukken van de toetsen op het bedieningspaneel van de
onrusthekken of aan het hoofdeinde .
f . SIGNAL VALUES (Signaalwaarden) (afbeelding 27f)
Verschaft informatie over CPU-spanningen, laadcelwaarden en hoeksensorwaarden .
Boards Connected
Nurse A.0 A.1
Nurse (SRH) A.1
Nurse (SRL) A.1
Nurse (SRR) A.1
Power board B.37
Room Interface A.1
TouchScreen D.3
Afbeelding 27a: Boards Connected
(Printplaten)
Motors
Gatch - Reverse
Hilo Foot - Forward
Foot - Forward
Afbeelding 27d: Motors
(Motoren)
Terugkeren naar de inhoudsopgave
3-28
Gids onderhoudsmenu
Close
Afbeelding 27b: Error Codes
(Foutcodes)
Buttons Pressed
Nurse SRR - Trend
Footboard - Hob
Nurse Head - Leg up
Close
Afbeelding 27e: Buttons Pressed
(Ingedrukte toetsen)
2151-109-006 REV A

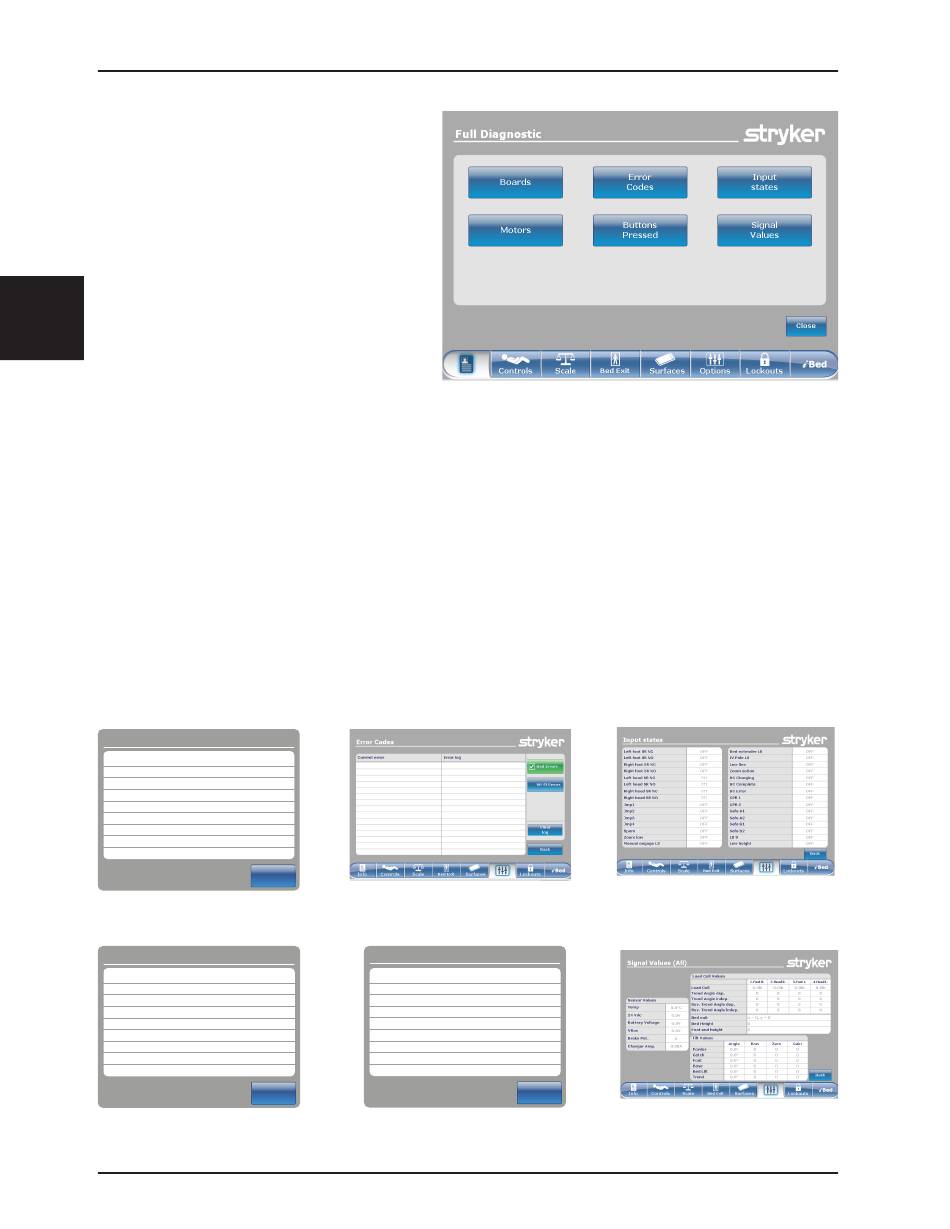

Afbeelding 26: Het scherm "Full Diagnostic"
