DE VOETENEINDE-HOEKSENSOR VERWIJDEREN
EN VERVANGEN – (BED)
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier nr . 2
• Aardingssysteem voor elektrostatische ontlading (ESD-systeem)
Nederlands

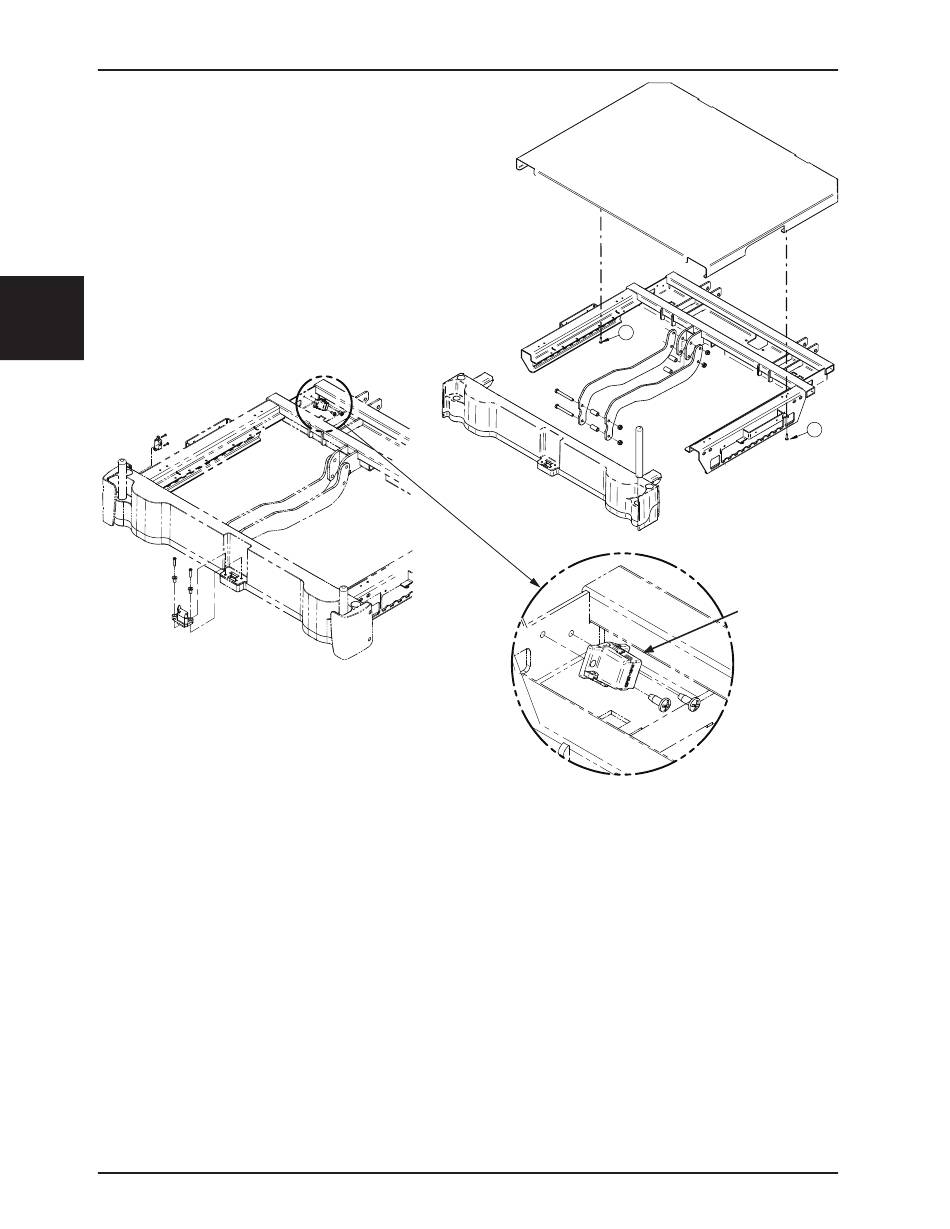

Afbeelding 2
Procedure:
1 . Steek de stekker van het bed in een wandcontactdoos .
2 . Breng het bed helemaal omhoog en zet het oppervlak van het bed horizontaal .
3 . Verwijder de matras of vouw deze terug zodat het voetgedeelte blootligt .
4 . Gebruik een Phillips-kruiskopschroevendraaier om de twee schroeven (zie bovenstaande afbeelding 1, de items A en B)
te verwijderen waarmee de elektriciteitsdekplaat vastzit, en verwijder daarna de dekplaat .
5 . Gebruik een Phillips-kruiskopschroevendraaier om de twee schroeven te verwijderen waarmee de hoeksensor aan het
frame van het voeteneinde vastzit (zie afbeelding 2 hierboven) .
Opmerking: Ga voorzichtig te werk omdat de dekplaat groot en zwaar is.
6 . Gebruik een ESD-systeem om uzelf goed te aarden .
7 . Maak de drie klemmen los die de afdekplaat van het bord op zijn plaats houden .
8 . Koppel de kabel van het bord los .
9 . Installeer de nieuwe voeteneinde-hoeksensor door de stappen in omgekeerde volgorde uit te voeren .
Opmerking: Zet de twee schroeven niet te strak vast.
10 . IJk het bed opnieuw (zie de procedures voor het ijken van het bed op
11 . Test alle functies van het bed voordat het bed weer in gebruik wordt genomen .
