ABNEHMEN UND AUSTAUSCHEN DER CPU-/NETZPLATINE - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
Deutsch
• ESE-System
• 3/8-Zoll-Steckschlüssel
Vorgehensweise:
1 . Bett in Wandsteckdose einstecken .
2 . Die Bremsen an einer der Stellen mit Bremskontrolle
oder durch Verwendung des manuellen Bremspedals
arretieren .
3 . Das Bett in die vollständig aufrechte Position anheben .
4 . Die Matratzen-Baugruppe abnehmen oder zurückklappen,
um den Fußbereich freizulegen .

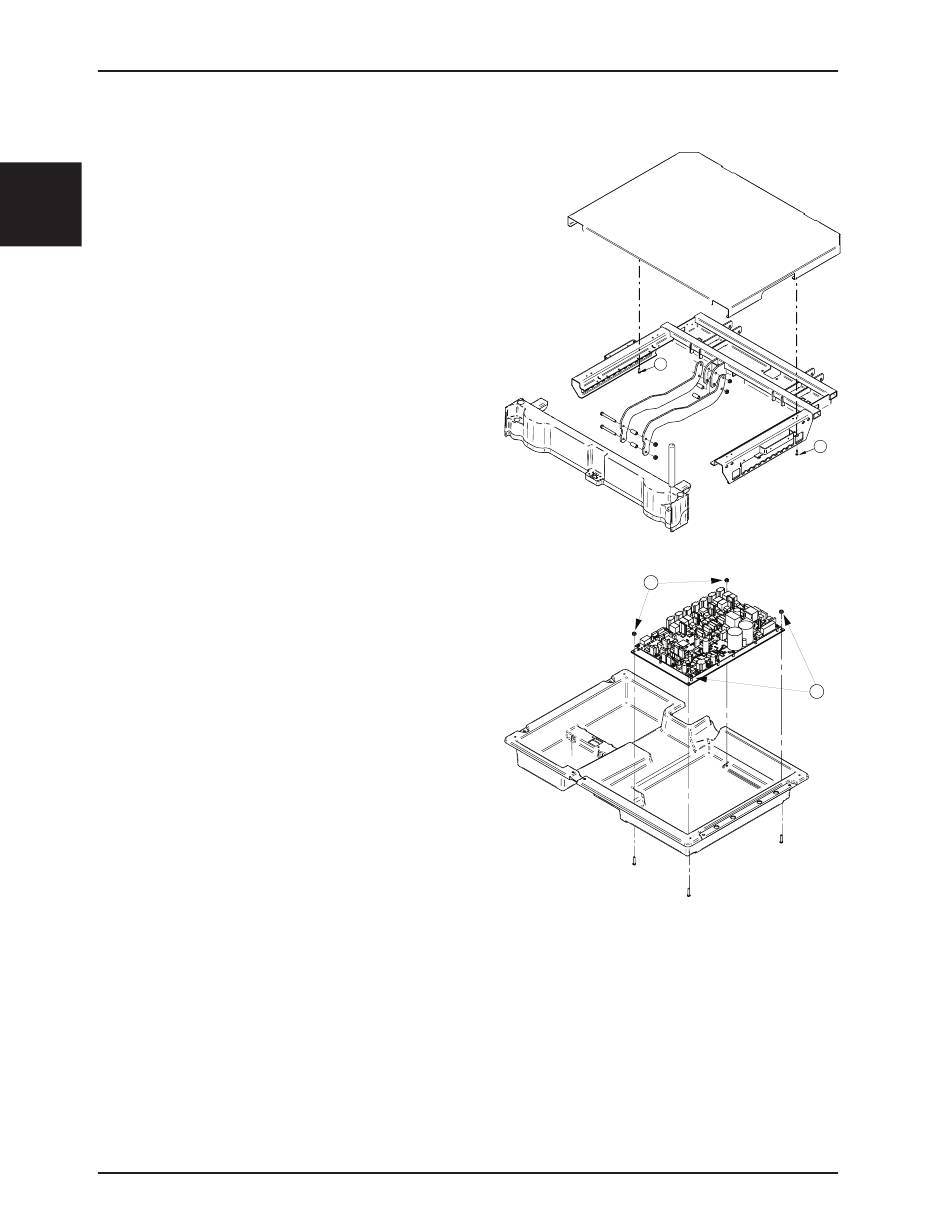

5 . Mit einem Phillips-Schraubendreher die beiden Schrauben
(Bezugszeichnung oben, Teile A und B), mit denen die
elektrische Abdeckung befestigt ist, lösen und die
Abdeckung abnehmen .
Hinweis: Vorsichtig vorgehen, da die Abdeckung groß
und schwer ist.
6 . Das Bett aus der Wandsteckdose ausstecken und den
Batterieschalter auf „OFF" (AUS) stellen . Die Stromzufuhr
zum Bett müsste nun unterbrochen sein .
7 .

Der Benutzer muss sich mit einem ESE-System

ordnungsgemäß erden .
8 . Die Kabelverbindungen von der CPU-Platine abnehmen .
9 . Mit einem 3/8-Zoll-Steckschlüssel und einem Phillips-
Schraubendreher die vier Schrauben (C), mit denen die
metallische Montageplatte der CPU-/Netzplatine an der
Elektrohalterung befestigt ist (Bezugszeichnung oben),
lösen .
10 . CPU-/Netzplatine abnehmen und entsorgen .
11 . Zur Montage der neuen CPU-/Netzplatine (QDF75-0440)
die Schritte 4-9 in umgekehrter Reihenfolge wiederholen .
12 . Bett wieder in Wandsteckdose einstecken und den
Batterieschalter wieder auf „ON" (EIN) stellen .
13 . Bettoptionen konfigurieren (zur Vorgehensweise siehe „Bed Options Configuration" (Konfigurationen der Bettoptionen)
auf seite 2-30) .
14 . Die Seriennummer des Bettes konfigurieren (zur Vorgehensweise siehe „Serial Number Configuration" (Konfigurationen
der Seriennummer) auf
15 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
16 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-68
Serviceinformationen
seite 2-31) .
2151-109-006 REV A
Elektrische Abdeckung
A
CPU-/Netzplatine
C
seite 2-17) .
B
C
