Diagrama Eléctrico Da Cama - Stryker InTouch FL27 Wartungshandbuch

Para referência apenas: número de referência 27-1136 Rev P
www.stryker.com

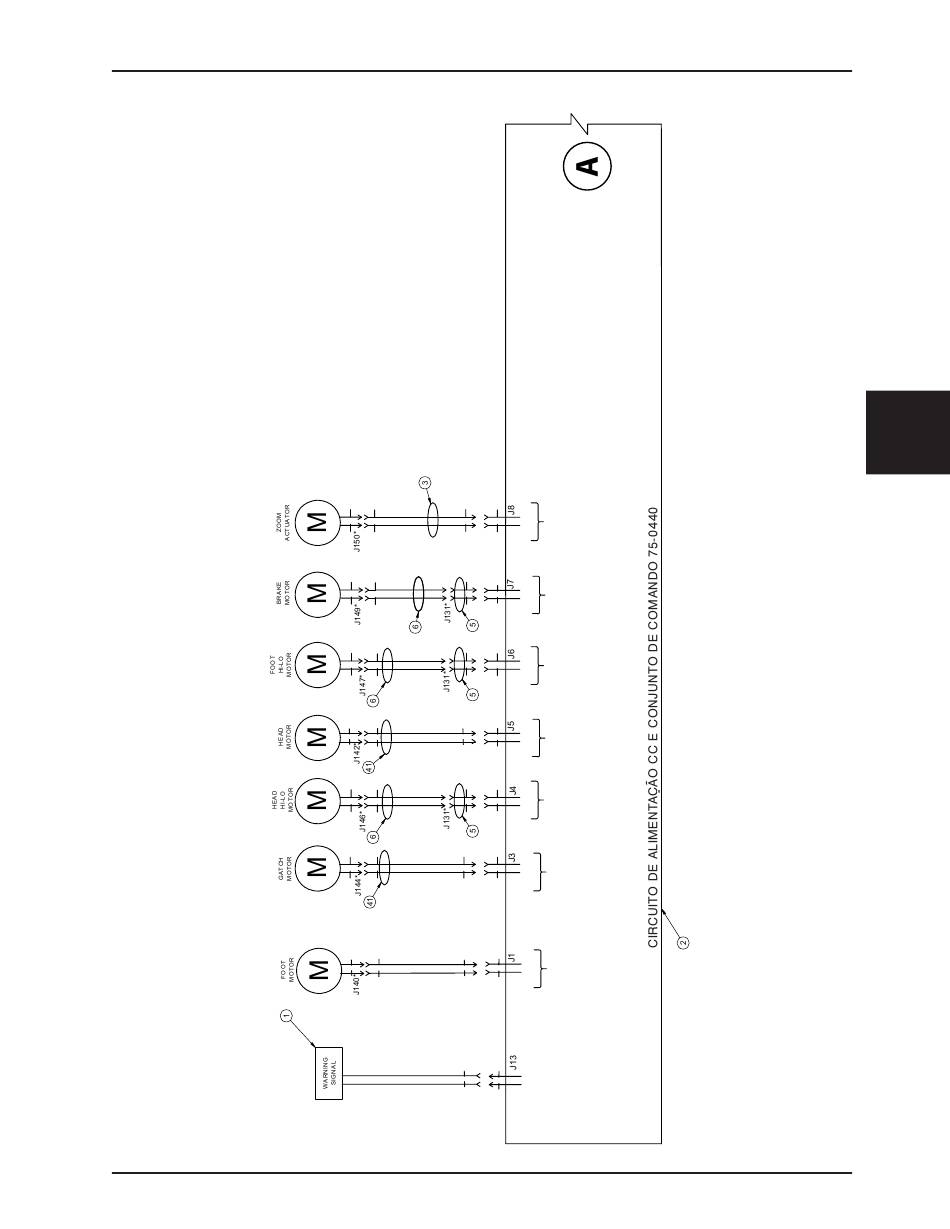

Diagrama eléctrico da cama
2 2 2 2
ZOOM ACTUATOR M-
1 1 1 1
ZOOM ACTUATOR M+
BRAKE M-
2 2 2 2
1 1 BRAKE M+ 1
1
2 2 2 2
HI-LO FOOT M-
1 1 1 1
HI-LO FOOT M+
2 2 FOOT M- 2 2
1 1 FOOT M+ 1 1
HI-LO HEAD M-
2 2 2 2
1
1 1 1
HI-LO HEAD M+
GATCH M-
2 2 2 2
1 1 GATCH M+ 1 1
2 2
2 FOOT M- 2
1 1 FOOT M+ 1 1
WARNING SIGNAL -
2 2
1
WARNING SIGNAL + 1
2151-109-006 REV A
ZOOM
ACTUATOR EXIT
BRAKE
MOTOR EXIT
FOOT HI-LO
MOTOR EXIT
HEAD
MOTOR EXIT
HEAD HI-LO
MOTOR EXIT
GATCH
MOTOR EXIT
FOOT
MOTOR EXIT
EXIT WARNING SIGNAL
