Informações sobre actividades de manutenção
REMOÇÃO E SUBSTITUIÇÃO DA BATERIA - (MACA)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Chave de porcas de 5/16 pol .
• Chave combinada de 5/16 pol .
Baterias
Procedimento:
Nota
As baterias devem ser sempre substituídas em pares .
1 . Ligue a cama à tomada de parede .
2 . Engate os travões utilizando uma das localizações de comando do travão ou utilizando o pedal do travão manual .
3 . Eleve a cama para a posição máxima .
4 . Retire o conjunto do colchão ou dobre para trás para expor a secção dos pés .
5 . Com uma chave de parafusos Phillips, retire os dois parafusos que fixam a cobertura eléctrica e retire a cobertura
(referência Figura 1 acima, item A e B) .
Nota: Tenha cuidado dado que a cobertura é grande e pesada.
6 . Desligue a cama da tomada de parede e desligue a bateria ("OFF") (0) . A cama não deve ter qualquer tipo de corrente .
7 . Desligue o conector J12 da CPU/Quadro de alimentação .
8 . Eleve as duas baterias e coloque-as na vertical (referência Figura 2 acima) .
9 . Com uma chave de porcas de 5/16 pol . e uma chave combinada de 5/16 pol ., solte os fios dos terminais da bateria .
10 . Inverta os passos para instalar novas baterias .
Nota: As informações da nova bateria devem ficar viradas para o lado direito durante a instalação e na vertical
quando instaladas.
11 . Teste toda a funcionalidade da cama enquanto estiver ligada à tomada de parede e quando desligada, antes de
colocá-lo de novo em serviço .
www.stryker.com
o 2

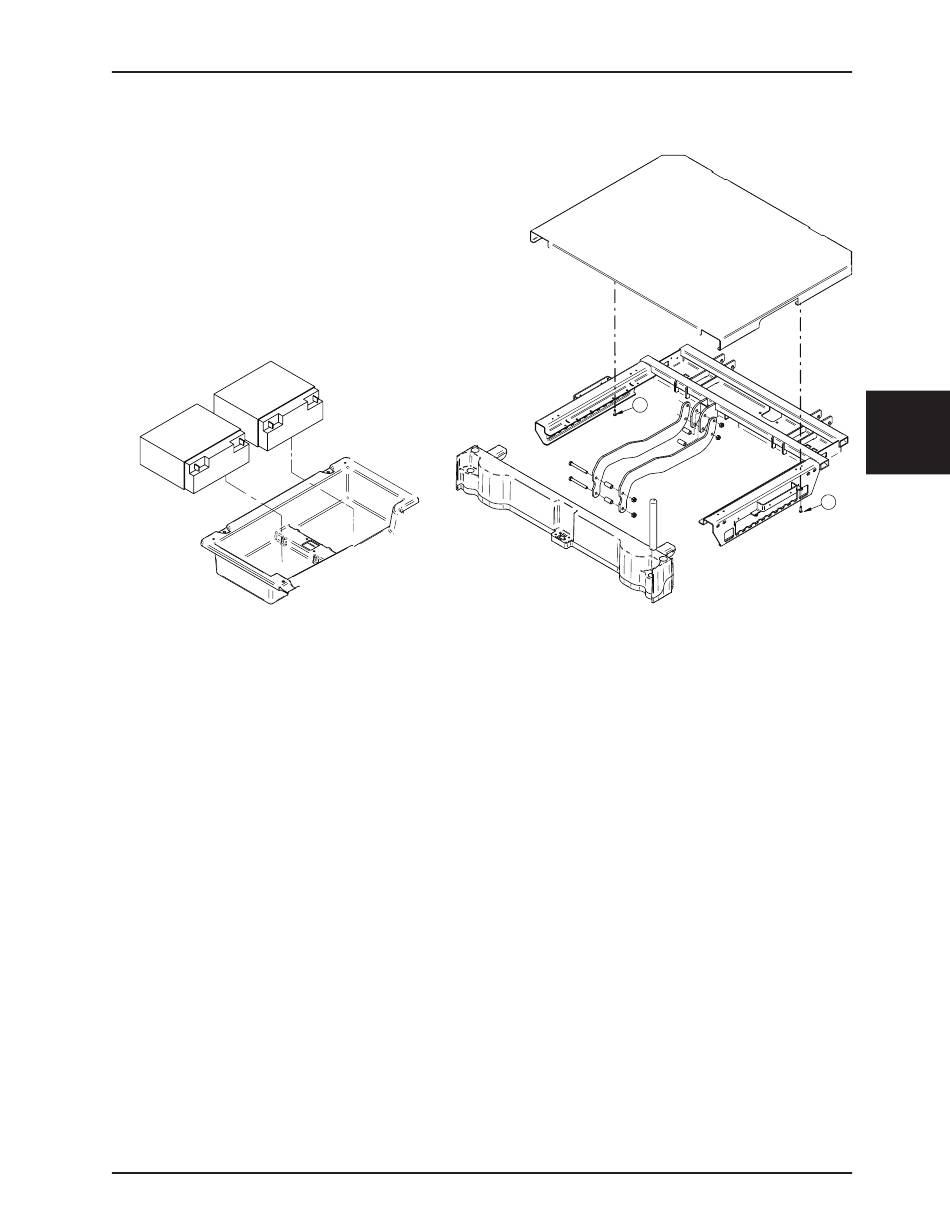

Figura 1
Figura 2
2151-109-006 REV A
Cobertura eléctrica
A
Voltar ao índice
Português
B
4-77
