ABNEHMEN UND AUSTAUSCHEN DES BERÜHRUNGSBILDSCHIRMS - (FUSSENDE)
Erforderliches Werkzeug:
• Phillips-Schraubendreher Nr . 2
Deutsch
• Kurzer Phillips-Schraubendreher Nr . 2
• Kleiner handelsüblicher
Schraubendreher
• Universalmesser
• ESE-System
Vorgehensweise:
1 . Das Bett an eine Wandsteckdose anschließen .
2 . Das Bett in die maximal erhöhte Position anheben und begradigen .
3 . Das Bett ausstecken und den Batterie-Hauptschalter auf „OFF" (AUS) (0) stellen .
4 . Mit einem kleinen handelsüblichen Schraubendreher oder einem Universalmesser
das Schild von der Rückseite des Fußendes entfernen .
HINWEIS: Dieses Schild muss wieder angebracht werden: QDF27-2756.
5 . Mit einem Phillips-Schraubendreher die sechs Schrauben von der Oberseite der Bedienkonsole lösen, die vom Schild
verdeckt wurden .
6 . Die Anzeige anheben und die drei Schrauben an der Unterseite mit einem kurzen Phillips-Schraubendreher lösen .
7 . Das Anzeigengehäuse abnehmen und die beiden Kabel aus der Schalttafel ausstecken; anschließend die Anzeigen-
Baugruppe zur Bearbeitung auf eine Werkbank setzen .
8 . Mit einem Phillips-Schraubendreher die vier Schrauben lösen, mit denen die Anzeige am Anzeigengehäuse befestigt ist .
9 . Das zum Berührungsbildschirm führende Flachkabel ausstecken . Dazu die schwarze Sperrschlaufe nach außen ziehen
und das Flachkabel herausziehen .
10 . Die drei zur Anzeige führenden Kabel ausstecken; dabei die Lage und Ausrichtung notieren .
11 . Vorsichtig um die Tragkonsole der Anzeige herum arbeiten und diese dabei gleichmäßig hochziehen; anschließend die
Anzeige abnehmen .
12 . Mit einem kleinen handelsüblichen Schraubendreher oder Universalmesser das Schild von der Bedienkonsole im
Fußbereich abnehmen .
Hinweis: Folgende Schilder müssen ausgetauscht werden:
* Without (ohne) iBed Awareness (Aufmerksamkeit) - QDF27-2188-ENG; * With (mit) iBed Awareness
(Aufmerksamkeit) - QDF27-2188-ENG
13 . Von der Rückseite des Anzeigengehäuses aus den Berührungsbildschirm herausdrücken und abnehmen .
14 . Zur Montage des neuen Berührungsbildschirms in umgekehrter Reihenfolge vorgehen .
15 . Den Berührungsbildschirm neu kalibrieren (zur Vorgehensweise siehe „Touch Screen Calibration" (Kalibrierung des
Berührungsbildschirms) auf
16 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-74
Serviceinformationen

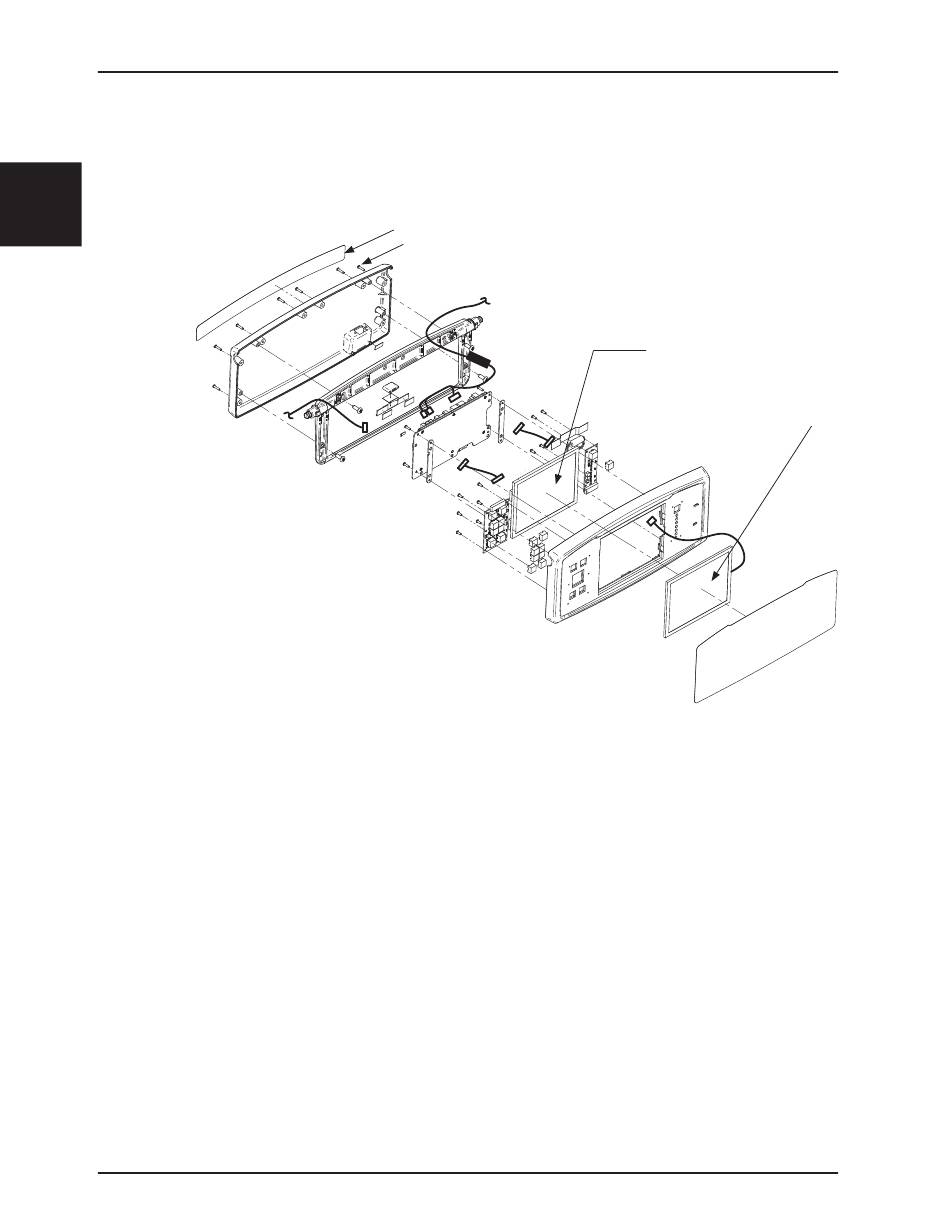

Schild an Rückseite des Fußendes
Schrauben
seite 2-29) .
2151-109-006 REV A
Anzeige
Berührungsbildschirm
