ABNEHMEN UND AUSTAUSCHEN DES POTENTIOMETERS FÜR BREMSE / NEUTRAL / ANTRIEB -
QDF27-2024
Erforderliches Werkzeug:
Deutsch
• Seitenschneider
Vorgehensweise:
1 . Bett in Wandsteckdose einstecken .
2 . Den Bettenlift und die Seitengitter an der linken Patientenseite vollständig anheben .
3 . Die mittleren Grundgestellabdeckungen (Fußende, Mitte und Kopfende) abnehmen .
4 . Die Grundgestellrahmenabdeckung an der linken Patientenseite abnehmen .

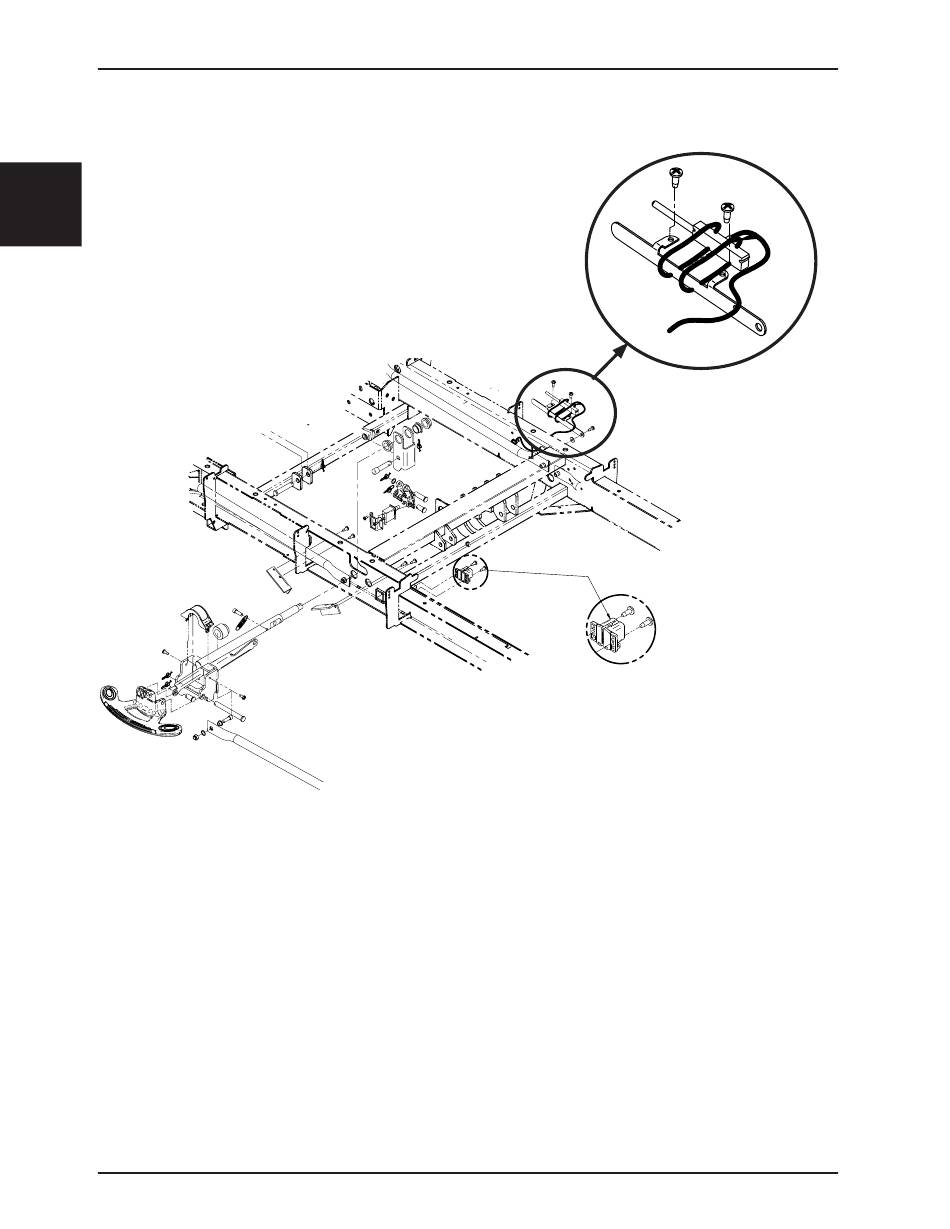

5 . Die beiden Kabelbinder durchschneiden, mit denen das Potentiometer an der Potentiometerkonsole befestigt ist;
anschließend die beiden Kabelbinder durchschneiden, mit denen die Potentiometerkabel am Rahmen befestigt sind .
6 . Das Isolierband entfernen, mit dem der Schnellanschluss zusammengehalten wird .
7 . Zur Montage des neuen Potentiometers die obigen Schritte in umgekehrter Reihenfolge wiederholen .
HINWEIS: Sicherstellen, dass die neuen Kabelbinder in der gleichen Lage montiert werden.
8 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
9 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-76
Serviceinformationen
2151-109-006 REV A
seite 2-17) .
