REMOÇÃO E SUBSTITUIÇÃO DA CPU/QUADRO DE ALIMENTAÇÃO - (MACA)
Ferramentas necessárias:
• Chave de parafusos Phillips n .
• Sistema de descarga electrostática (ESD)
• Chave de porcas de 3/8 pol .
Procedimento:
1 . Ligue a cama à tomada de parede .
2 . Engate os travões utilizando uma das localizações
de comando do travão ou utilizando o pedal do travão
manual .
3 . Eleve a cama para a posição máxima .
Português 4 . Retire o conjunto do colchão ou dobre para trás para
expor a secção dos pés .

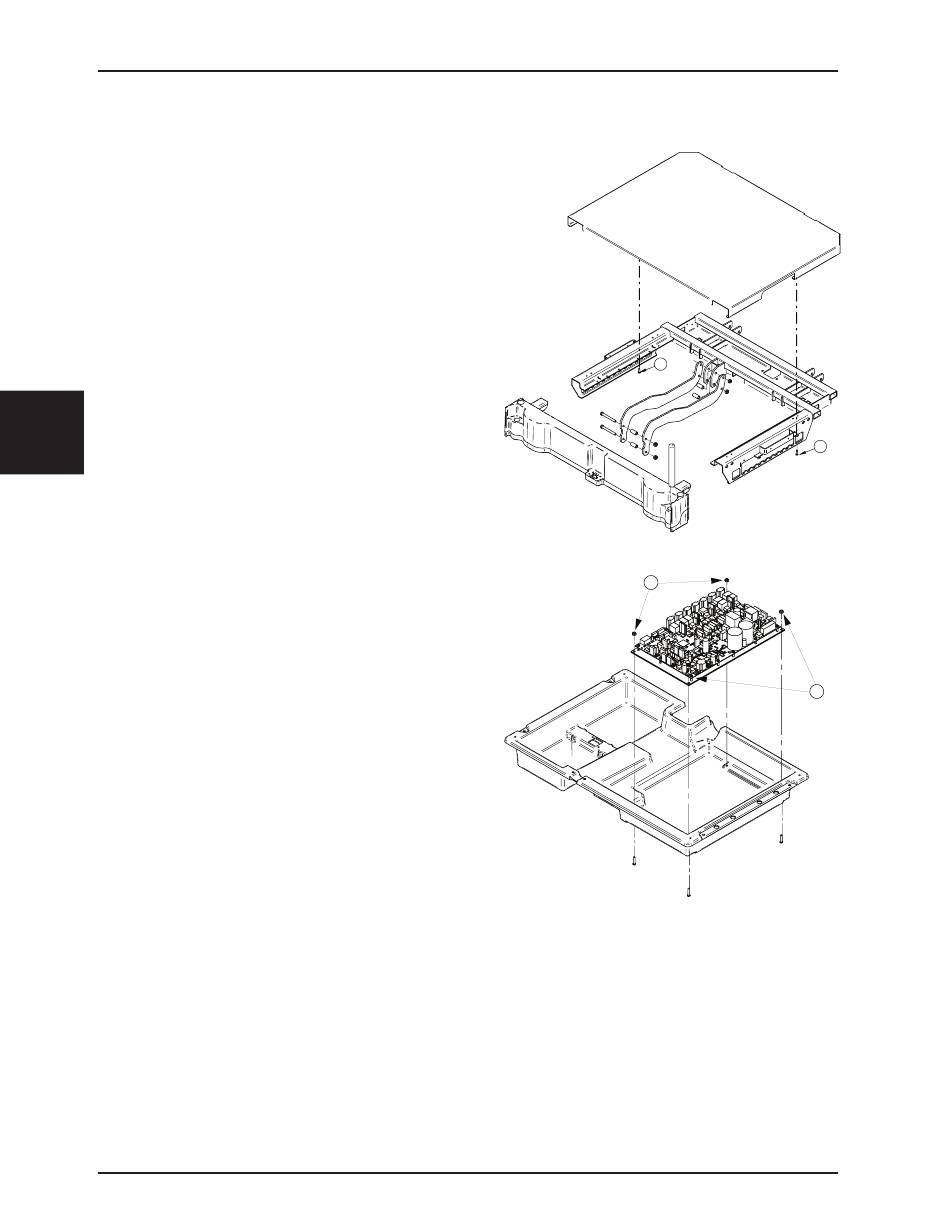

5 . Com uma chave de parafusos Phillips, retire os dois
parafusos (imagem de referência abaixo, item A e B) que
fixam a cobertura eléctrica e retire a cobertura .
Nota: Tenha cuidado dado que a cobertura é grande e
pesada.
6 . Desligue a cama da tomada de parede e desligue
o interruptor da bateria (OFF) . A cama não deve ter
qualquer tipo de corrente .
7 . Com um sistema de descarga electrostática (ESD),
ligue-se adequadamente à terra .
8 . Desligue todas as ligações dos cabos da CPU/Quadro de
alimentação .
9 . Com uma chave de porcas de 3/8 pol . e uma chave de
parafusos Phillips, desaparafuse os quatro parafusos
(C) que fixam o quadro de montagem de metal da
CPU/Quadro de alimentação ao tabuleiro eléctrico
(imagem de referência abaixo) .
10 . Retire a CPU/Quadro de alimentação e descarte .
11 . Inverta os passos 9-4 para instalar a nova CPU/Quadro
de alimentação (QDF75-0440) .
12 . Volte a ligar a cama à tomada de parede e volte a ligar
de novo a bateria (ON) .
13 . Configure as opções da cama (consulte o procedimento de configuração das opções da cama na
14 . Configure o número de série da cama (consulte o procedimento de configuração do número de série na
15 . Recalibre a cama consultando o procedimento de configuração da cama na
16 . Teste toda a funcionalidade da cama antes de colocar a cama de novo em serviço .
Voltar ao índice
4-68
Informações sobre actividades de manutenção
o 2
CPU/Quadro de
alimentação
página
2151-109-006 REV A
Cobertura eléctrica
A
C
página 4-30) .
página 4-31) .
4-17 .
www.stryker.com
B
C
