ABNEHMEN UND AUSTAUSCHEN DES AUSLÖSERS DER FOWLER-RÜCKENLEHNE - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
• Seitenschneider
Deutsch
• Handelsüblicher Schraubendreher
• Phillips-Schraubendreher Nr . 2
• 3/8-Zoll-Kombischlüssel
• Flachrundzange
Vorgehensweise:
1 . Bett in Wandsteckdose einstecken .
2 . Das Bett auf die maximal erhöhte Position anheben .
3 . Die Seitengitter am Kopfende auf die maximal erhöhte Position anheben und die Bremsen an einer der Stellen mit
Bremskontrolle oder durch Verwendung des manuellen Bremspedals arretieren .
4 . Von der rechten Bettseite aus auf das HLW-Pedal treten, um die Fowler-Rückenlehne vollständig nach unten zu fahren .
5 . Die Fußteilverstellung auf die maximal erhöhte Position anheben .
6 . Die drei mittleren Grundgestellabdeckungen (Kopfende, Mitte, Fußende) abnehmen, anschließend die rechte
Basisabdeckung abnehmen .
7 . Mit einer Flachrundzange die beiden Rue-Klemmen von den Lastösenbolzen entfernen, mit denen der Auslöser befestigt
ist .
8 . Mit einem Seitenschneider die Kabelbinder durchschneiden, mit denen das HLW-Kabel am Auslöser und am
Liegeflächenrahmen befestigt ist . Außerdem die Kabelbinder durchschneiden, mit denen das Auslöserkabel am
Kabelbaum befestigt ist .
9 . Den Auslöser aus dem Schnellanschluss ausstecken .
10 . Den Auslöser mit einer Hand festhalten und die Lastösenbolzen vom Auslöser entfernen; anschließend den Auslöser
vorsichtig absenken .
11 . Mit einem Phillips-Schraubendreher und einem 3/8-Zoll-Kombischlüssel die Halteschraube des HLW-Kabels vom rechten
HLW-Pedal entfernen .
12 . Die HLW-Kabelhalterung am Auslöser mit einem handelsüblichen Schraubendreher gerade so weit lösen, dass sie sich
bewegt .
13 . Die graue Kabelhalterungssperre in Richtung HLW-Kabelhalterung schieben und das HLW-Kabel vom roten
Auslöserfreigabeaktivator lösen .
14 . Den Auslöser abnehmen .
15 . Zur Remontage die Schritte in umgekehrter
Reihenfolge wiederholen .

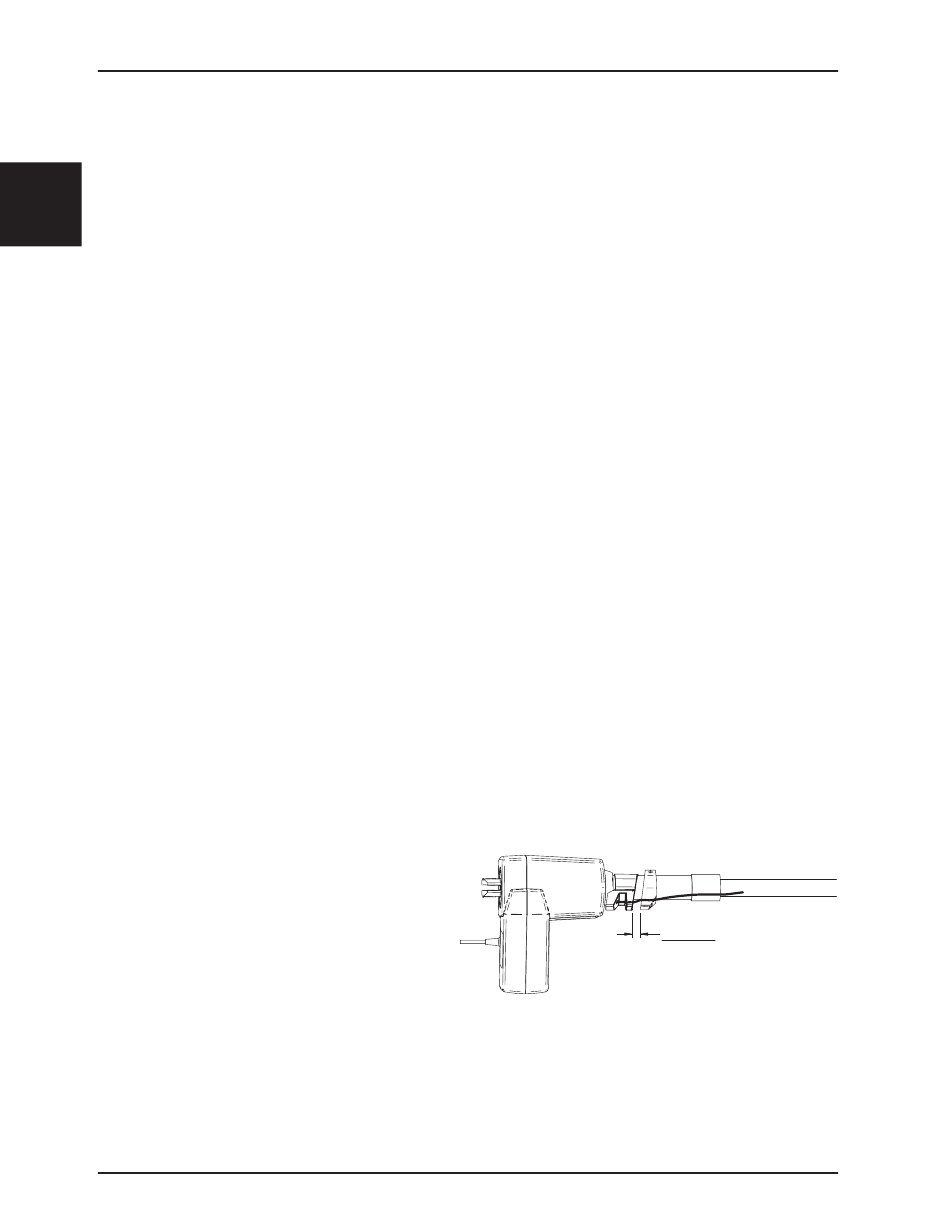

16 . Bei Neuausrichtung
sperrensets dieses am rechten Auslöser auf
1,00 +/- 0,06 einstellen, wie dargestellt (rechts) .
Wenn der Auslöser wieder angebracht ist, die
Feder mit einer Flachrundzange wieder an die Mitte
des Lastösenbolzens anbringen .
17 . Vor der erneuten Inbetriebnahme des Bettes alle
Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-64
Serviceinformationen
des Kabelhalterungs-
2151-109-006 REV A
1,00 ± 0,06
