ABNEHMEN UND AUSTAUSCHEN DES
FUSSBEREICH-WINKELSENSORS - (LIEGEFLÄCHE)
Erforderliches Werkzeug:
Deutsch
• Phillips-Schraubendreher Nr . 2
• ESE-System
Abbildung 2
Vorgehensweise:
1 . Das Bett an eine Wandsteckdose anschließen .
2 . Das Bett in die maximal erhöhte Position anheben und die Oberfläche der Liegefläche flach ausrichten .
3 . Die Matratze abnehmen oder zurückklappen, um den Fußbereich freizulegen .
4 . Mit einem Phillips-Schraubendreher die beiden Schrauben, mit denen die Abdeckung des Elektrobereichs befestigt ist,
vom Fußbereich lösen und die Abdeckung abnehmen (siehe obige Abbildung 1, Teile A und B) .
5 . Mit einem Phillips-Schraubendreher die beiden Schrauben lösen, mit denen der Winkelsensor am Fußbereichrahmen
befestigt ist (siehe obige Abbildung 2) .
Hinweis: Vorsichtig vorgehen, da die Abdeckung groß und schwer ist.
6 . Der Benutzer muss sich mit einem ESD-System ordnungsgemäß erden .
7 . Die drei Klemmen lösen, mit denen die Platinenabdeckung befestigt ist .
8 . Das Kabel von der Platine abnehmen .
9 . Zur Montage des neuen Fußbereich-Winkelsensors die Schritte in umgekehrter Reihenfolge wiederholen .
Hinweis: Die beiden Schrauben nicht zu fest anziehen.
10 . Das Bett neu kalibrieren (zur Vorgehensweise siehe „Bed Calibration" (Bettkalibrierung) auf
11 . Vor der erneuten Inbetriebnahme des Bettes alle Bettfunktionen testen .
Zurück zum Inhaltsverzeichnis
2-80
Serviceinformationen

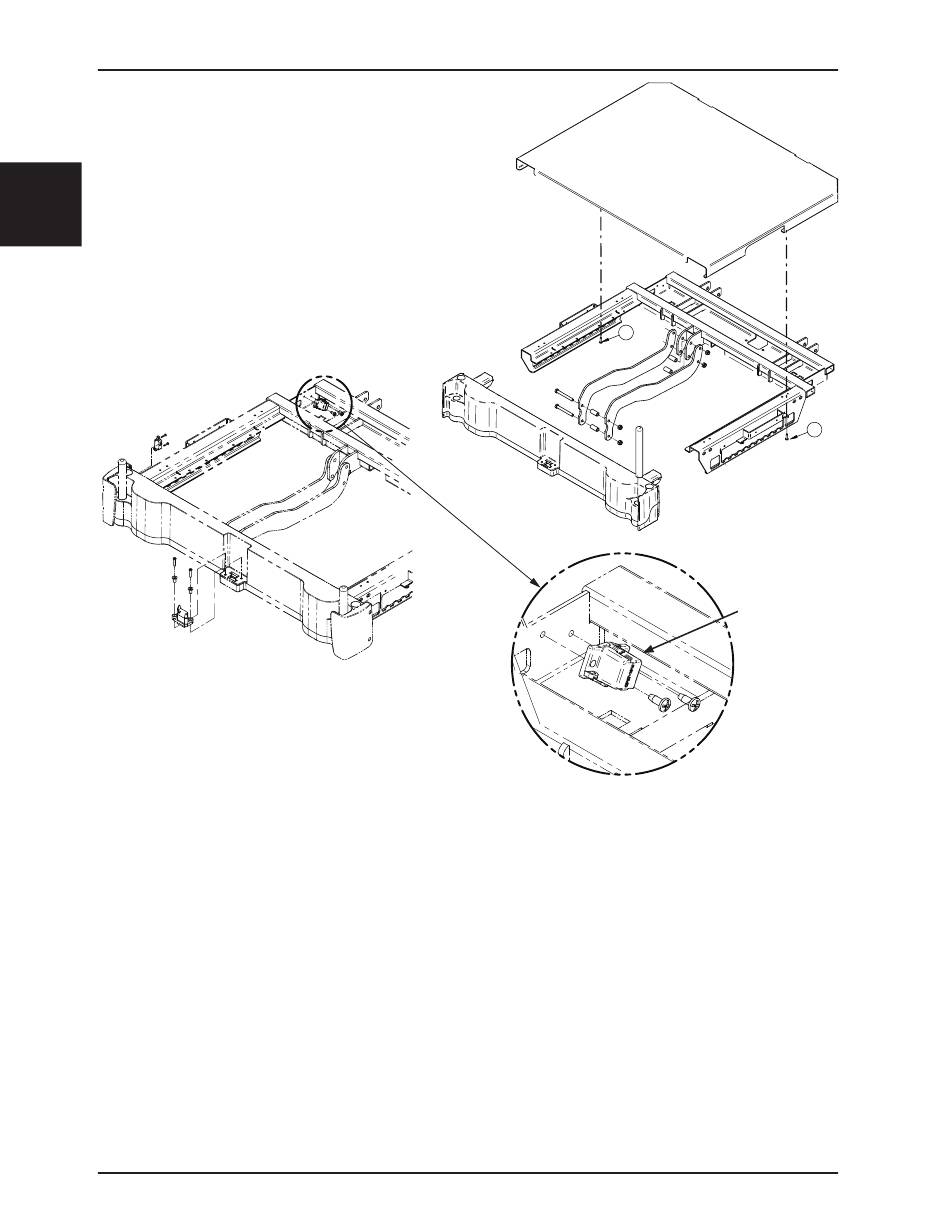

Abbildung 1
2151-109-006 REV A
Elektrische Abdeckung
A
Fußbereich-
Winkelsensor
seite 2-17) .
www.stryker.com
B
